Rolado de lámina en Saltillo: fabricación de cuerpos cilíndricos, ductos y piezas curvadas a medida

PRISMETAL es una empresa metalmecánica especializada en ingeniería aplicada a proyectos de rolado de lámina para empresas manufactureras e industriales en Saltillo, Coahuila. Ayuda a convertir requerimientos de formado en soluciones fabricables mediante revisión técnica, definición del proceso y análisis de la integración con el resto del conjunto. La disponibilidad del rolado y el alcance de cada proyecto se confirman durante la revisión inicial.

¿Qué es el rolado o cilindrado de lámina?

El rolado de lámina, también llamado cilindrado de placa, es un proceso de formado que curva progresivamente una placa plana para obtener una superficie curva continua. El resultado puede ser un cilindro completo, un segmento de arco u otra geometría que requiera un radio definido.

No es lo mismo que doblar una lámina en línea recta. En un doblez convencional, el material cambia de dirección en una zona localizada; en el rolado, la curvatura se distribuye a lo largo de una sección para crear una superficie envolvente. La selección del proceso depende de la geometría, el material, el espesor y las características finales que solicite el proyecto.

Entre las piezas que pueden desarrollarse mediante formado curvo se encuentran cuerpos cilíndricos y cónicos, ductos y tramos de tubería de lámina, camisas, transiciones, cubiertas curvas, anillos y componentes de tanques o recipientes de lámina. Estas referencias describen formas fabricadas; no implican que un recipiente sea un equipo a presión certificado.

El rolado también puede integrarse con corte y doblez de lámina en Saltillo, pailería y soldadura industrial, según las operaciones requeridas.

¿Qué se define antes de rolar una placa?

Una descripción como “hacer un cilindro” no es suficiente para fabricar de manera controlada. Antes de cortar la placa conviene acordar las características que determinan su desarrollo, su cierre y su inspección:

  • Diámetro o radio: indicar si la medida corresponde al diámetro interior, exterior o a una referencia nominal. También es importante definir el radio de curvatura cuando el componente es un segmento.
  • Longitud del cuerpo: especificar la longitud axial y cualquier dimensión que afecte la integración posterior.
  • Material y espesor: deben corresponder a la especificación del proyecto o confirmarse antes de definir el proceso. Dato pendiente por confirmar si no están indicados.
  • Geometría: aclarar si se requiere un cilindro completo, una sección curva, un cuerpo cónico u otra transición.
  • Costura de cierre: definir su ubicación y si los bordes se encuentran a tope o requieren traslape. La preparación de borde debe ser compatible con la unión prevista.
  • Criterios de forma: acordar cómo se evaluarán la redondez, la alineación de la generatriz y las tolerancias. Los valores específicos son Dato pendiente por confirmar si el plano o la solicitud no los establecen.
  • Extremos y ensambles: indicar si el cuerpo llevará bridas, fondos, refuerzos o transiciones, y si esas piezas forman parte del alcance.
  • Acabado y manipulación: describir el acabado requerido y prever cómo se moverá, almacenará y transportará la pieza terminada.

Los materiales, espesores, radios mínimos, tolerancias y equipos aplicables dependen del proyecto: Dato pendiente por confirmar hasta que se revisen las especificaciones y la disponibilidad técnica.

¿Qué problemas pueden surgir si faltan definiciones?

Los errores más comunes aparecen cuando el proceso se inicia sin especificar cómo debe quedar la pieza terminada. Por ejemplo:

  1. No indicar el diámetro final ni el tipo de referencia. Una medida interior no equivale a una exterior; confundirlas puede afectar el acoplamiento con otros componentes.
  2. Ignorar el retorno del material. Tras retirar la carga, el metal puede recuperar parcialmente su forma. La ruta debe considerar ajustes de curvatura y verificación posterior, sin asumir una compensación universal.
  3. No confirmar el espesor real. El espesor influye en el desarrollo, el radio alcanzable y el comportamiento del material durante el formado.
  4. Dejar la costura para el final. Un borde sin preparación o sin holgura acordada puede complicar el cierre y la soldadura.
  5. Omitir fondos, bridas o refuerzos. Estos elementos pueden cambiar la secuencia de armado y las referencias dimensionales.
  6. No acordar cómo revisar la redondez. Una inspección visual por sí sola puede no representar los criterios funcionales que requiere el ensamble.
  7. No prever manejo y transporte. El tamaño, el peso y la forma del cuerpo pueden afectar su traslado y la posibilidad de moverlo dentro de la planta.

Por eso, el proceso debe analizarse junto con las operaciones posteriores. Si el proyecto incluye unión de componentes, puede revisarse la relación con soldadura industrial en Saltillo y pailería industrial en Saltillo.

Cómo se revisa y desarrolla el requerimiento

La ruta de fabricación depende de la información disponible y de la geometría solicitada. De manera general, un proyecto puede considerar:

  1. Recepción de información: plano, croquis, medidas, modelo, fotografías, pieza de referencia o descripción del problema.
  2. Análisis de formado y factibilidad: revisión de material, espesor, curvatura, dimensiones, cierre y operaciones relacionadas.
  3. Definición del desarrollo: determinación de la geometría plana y preparación de los bordes con base en el diseño y la unión acordada.
  4. Corte y preparación: obtención de la placa al desarrollo previsto y preparación necesaria para el formado.
  5. Rolado y ajuste: formación progresiva de la curvatura, con atención al retorno del material y a los ajustes que requiera la geometría.
  6. Cierre y ensamble: presentación de bordes, ajuste de la costura y, cuando aplique, soldadura e integración con bridas, fondos, refuerzos u otros componentes.
  7. Verificación y entrega: comprobación del diámetro o radio, redondez, longitud y demás características acordadas.

Imagen ilustrativa de un cuerpo cilíndrico de lámina formado en un taller industrial

En PRISMETAL, el flujo de trabajo parte de la recepción del requerimiento y el análisis técnico; después se define la ruta de diseño y fabricación conforme al alcance del proyecto. Cuando se requiere desarrollar o ajustar la solución, el diseño mecánico industrial en Saltillo puede ayudar a traducir la necesidad en información fabricable. Las capacidades específicas para el rolado se confirman durante la revisión.

Beneficios para las áreas de planta

  • Mantenimiento: facilita evaluar la reposición o adaptación de un componente curvo existente, incluso si la información inicial consiste en fotos o una muestra.
  • Producción: permite revisar cómo se integrará el cuerpo con ductos, equipos u otros elementos del proceso antes de iniciar su fabricación.
  • Ingeniería: pone sobre la mesa variables que afectan la geometría, la costura, el ensamble y la inspección. La simulación industrial puede considerarse cuando resulte pertinente y esté disponible para el alcance.
  • Compras: un requerimiento con dimensiones, material, cantidad y criterios de aceptación definidos facilita solicitar y comparar propuestas.
  • Proyectos: considerar desde el inicio la fabricación, la unión y la manipulación ayuda a establecer un alcance claro entre diseño, taller y planta.

Aplicaciones industriales en Saltillo y Coahuila

El formado curvo puede formar parte de sistemas de colección de polvo, extracción y ductos de proceso, así como de cuerpos cilíndricos para equipos, transiciones, camisas y cubiertas. También puede complementar tolvas u otros conjuntos de pailería; consulta las soluciones relacionadas de tolvas industriales en Saltillo y estructuras metálicas industriales en Saltillo.

Para empresas manufactureras, automotrices, de línea blanca, de proceso y metalmecánicas, la cuestión clave no es solo obtener una placa curva, sino definir cómo se conecta con el equipo y cómo se verificará al terminar. PRISMETAL atiende requerimientos desde Saltillo y puede revisar solicitudes de Ramos Arizpe, Derramadero y otras zonas del noreste. Conoce más sobre la empresa de ingeniería y manufactura metalmecánica en Saltillo.

Cómo elegir un proveedor para rolado de lámina

Antes de solicitar una propuesta, verifica que el proveedor:

  • Revise el desarrollo y la costura antes de cortar la placa.
  • Considere el material y el espesor reales, no solo una designación general.
  • Acuerde cómo se comprobarán la redondez, el diámetro o el radio.
  • Especifique por escrito qué incluye: formado, cierre, soldadura, ensamble, acabado e inspección.
  • Confirme las capacidades y disponibilidad para el requerimiento concreto, sin asumir que todo diámetro, longitud o espesor es factible.

La capacidad dimensional, los materiales, los equipos y las tolerancias disponibles para un proyecto específico son Dato pendiente por confirmar hasta completar su revisión técnica.

Imagen ilustrativa de verificación dimensional de un cuerpo cilíndrico de lámina

Preguntas frecuentes sobre el rolado de lámina

¿Qué información se necesita para rolar un cuerpo cilíndrico?

Lo recomendable es compartir el diámetro interior o exterior requerido, la longitud, el material y espesor, un plano o croquis, la ubicación de la costura y cualquier requisito de redondez. También conviene indicar si llevará bridas, fondos, refuerzos o soldadura. Si algún dato falta, puede señalarse como Dato pendiente por confirmar para revisarlo antes de definir el alcance.

¿Cómo se define el diámetro final de un cilindro rolado?

Primero se aclara si el plano controla el diámetro interior, exterior o una referencia nominal. Después se considera el espesor y el desarrollo de la placa, además del retorno del material y los ajustes de formado. La medición final y su tolerancia deben acordarse en la documentación del proyecto; no existe un valor único aplicable a todos los materiales y geometrías.

¿Se puede rolar y soldar un cuerpo con bridas o fondos?

Puede analizarse como un conjunto de operaciones, pero la secuencia depende de la geometría, la accesibilidad de las uniones y la función del componente. Es necesario definir si las bridas o fondos se integran antes o después del formado, cómo se prepara la costura y qué características se verificarán. La factibilidad y el alcance se confirman en la revisión técnica.

Solicita una revisión inicial

Para evaluar un proyecto de rolado de lámina en Saltillo, comparte con PRISMETAL planos, croquis, medidas, fotografías, modelos o una pieza de referencia. Describe también la aplicación, el ensamble relacionado y los criterios dimensionales disponibles. La revisión permitirá analizar el alcance técnico; los materiales, el proceso aplicable y la disponibilidad se confirman durante ese análisis.

Compartir mi requerimiento con PRISMETAL

PRISMETAL se encuentra en Blvd. Jesús Valdés Sánchez 3559-2, Priv. Villa Camino Real, Saltillo Oriente, Coahuila, C.P. 25298. Para contacto directo: 844 530 5615 o info@prismetal4.com.

Intercambiabilidad de piezas industriales: cómo lograr que un componente nuevo entre en tu línea sin ajustes en piso

PRISMETAL es una empresa metalmecánica especializada en ingeniería aplicada y fabricación para la intercambiabilidad de piezas industriales para empresas manufactureras en Saltillo, Coahuila. Ayuda a desarrollar componentes que respondan a las condiciones reales de ensamble mediante análisis de interfaces, definición de tolerancias funcionales y criterios de validación acordados.

¿Qué significa que una pieza sea intercambiable?

Una pieza es intercambiable cuando puede sustituir a otra dentro de un ensamble y cumplir la función prevista sin ajustes manuales no especificados. Esto requiere que la geometría, las superficies de contacto, las referencias de localización y las condiciones del proceso sean compatibles con los componentes que la rodean.

Por eso, la intercambiabilidad no es una propiedad de la pieza aislada: depende del conjunto formado por componente, interfaz y proceso. Una pieza puede cumplir las cotas indicadas en su plano y aun así no entrar, quedar desalineada o generar una holgura no aceptable.

La dimensión individual importa, pero también importa cómo se relaciona con los barrenos, apoyos, superficies de contacto y referencias del ensamble. Documentar esa relación —qué superficie localiza, cuál orienta, cuál apoya— es lo que permite que el diseño y la inspección hablen el mismo idioma.

Por qué una pieza conforme al plano puede no ensamblar

Que una pieza aparezca “dentro de tolerancia” no necesariamente confirma que su interfaz funcione. Entre las causas frecuentes se encuentran:

  • Referencias de medición distintas: el proveedor y la planta pueden establecer el origen o los datums de medición en superficies diferentes. Así, ambos obtienen resultados válidos desde sus referencias, pero la pieza se posiciona de otra manera al ensamblarse.
  • Tolerancias apiladas: las variaciones permitidas en varias características —de una pieza o de varios componentes— se acumulan a lo largo de la cadena funcional. El ajuste final puede cambiar aunque cada dimensión individual cumpla.
  • Holguras o interferencias no definidas: el plano puede especificar dimensiones, pero no dejar claro el espacio funcional aceptable entre piezas, ni cómo se determina el contacto.
  • Deformación por conformado o soldadura: las operaciones de transformación y unión pueden modificar la forma o la posición relativa de las superficies. El análisis debe considerar la condición de la pieza después del proceso pertinente.
  • Acabado superficial: rebabas, rugosidad, recubrimientos u otros aspectos superficiales pueden influir en el contacto, la inserción o el asentamiento.
  • Desgaste del herramental original: una pieza de referencia usada puede reflejar el desgaste acumulado del troquel, dispositivo o proceso, y no necesariamente la geometría nominal original.

Cuando aparece un problema, conviene revisar la relación entre pieza y conjunto, no corregir automáticamente una dimensión aislada. El análisis de tolerancias funcionales y de referencias considera cómo se localizan los componentes y cómo se propagan las variaciones a lo largo de la cadena de ensamble.

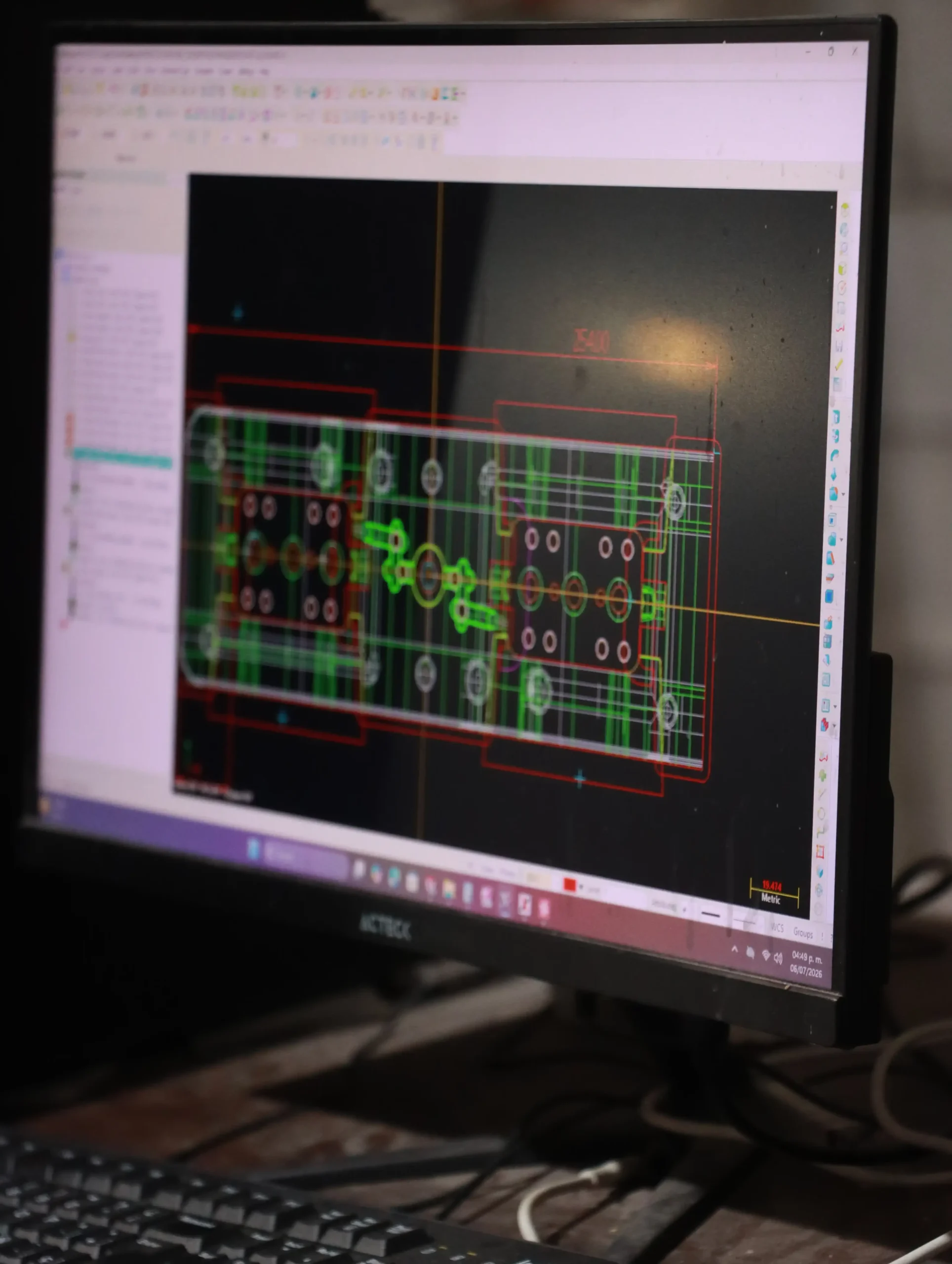

Modelo CAD de un conjunto mecánico en pantalla para revisar geometría e interfaces

Qué analiza ingeniería para desarrollar piezas intercambiables

El objetivo es traducir la función del ensamble a requisitos verificables. Para ello, ingeniería puede revisar:

  1. La función de la interfaz: qué superficies apoyan, centran, orientan, fijan o permiten movimiento; también qué condición de ajuste necesita la aplicación.
  2. Las características funcionales: cuáles dimensiones y relaciones geométricas determinan el ensamble, y cuáles son secundarias para esa función.
  3. La cadena de tolerancias: cómo influyen las variaciones de la pieza y de sus componentes relacionados en la holgura, alineación o posición final.
  4. Las referencias compartidas: qué datums se usarán para diseñar, fabricar, inspeccionar y montar. Proveedor y planta deben interpretar las referencias de manera consistente.
  5. El criterio de aceptación funcional: qué condición verificable representa una pieza aceptable y cómo se documentarán los resultados o las desviaciones.

No todas las características requieren el mismo nivel de control. Identificar las tolerancias funcionales frente a las no funcionales ayuda a concentrar la inspección donde afecta al ensamble, sin endurecer indiscriminadamente dimensiones que no controlan la interfaz.

Proceso de trabajo para revisar compatibilidad

El alcance depende de la información disponible y de la aplicación. Una ruta de ingeniería puede incluir estas etapas:

  1. Recepción del requerimiento o de una pieza de referencia. La revisión puede comenzar con plano, modelo 3D, muestra física, fotografías o una descripción del problema en planta.
  2. Análisis de la interfaz y la función. Se identifican componentes relacionados, condiciones de montaje, apoyos, fijaciones y características que determinan el ajuste.
  3. Definición de tolerancias y referencias de medición. Se acuerdan las características funcionales, sus criterios de aceptación y la referencia común para medirlas.
  4. Diseño o rediseño, si aplica. El diseño mecánico industrial puede documentar la pieza y su relación con el conjunto, además de considerar su fabricabilidad.
  5. Validación por simulación industrial, cuando resulte pertinente. La simulación puede apoyar la revisión virtual de geometrías o condiciones del proyecto; no sustituye automáticamente la inspección o las pruebas físicas.
  6. Fabricación e inspección. La pieza se compara con los requisitos acordados y se registran los resultados conforme al alcance definido.
  7. Validación de primer artículo y documentación. Cliente y proveedor revisan los resultados, resuelven desviaciones y documentan los criterios para futuras fabricaciones.

La validación de primer artículo permite dejar evidencia de la revisión inicial y de la condición evaluada. La inspección debe replicar la intención funcional: medir desde un datum diferente al usado para localizar la pieza en el ensamble podría no demostrar su compatibilidad.

Inspección dimensional de un componente industrial con instrumento de medición

Señales de alerta en una pieza de repuesto

Conviene detenerse y revisar el requerimiento si una pieza nueva o de otro lote:

  • necesita esmerilado, golpes, cuñas o ajuste manual para entrar;
  • solo se ensambla con una orientación o combinación específica de piezas;
  • presenta holguras o interferencias que no aparecen en la documentación;
  • supera la inspección dimensional, pero falla en el ensamble de prueba;
  • requiere modificar el dispositivo, el herramental o la secuencia de montaje;
  • se compara con una muestra desgastada sin conocer su historial;
  • llega sin identificación clara de plano, modelo o revisión.

Estas señales no determinan por sí solas la causa. Son motivos para revisar la interfaz, la referencia de medición y los criterios de aceptación antes de liberar una pieza de repuesto compatible.

Qué información conviene intercambiar entre planta y proveedor

Para facilitar una revisión inicial, es útil compartir:

  • plano de la pieza y, cuando exista, plano del conjunto;
  • modelo 3D y revisión vigente;
  • pieza de referencia física o fotografías del componente y del ensamble;
  • descripción de la función y de la condición de ajuste esperada;
  • condiciones de operación relevantes para el componente;
  • cantidad requerida y frecuencia de reposición, si se conocen;
  • criticidad de la pieza y consecuencias de una interferencia o holgura;
  • mediciones disponibles, registros de inspección y ejemplos del problema observado.

Si falta el plano, la ingeniería inversa industrial puede ayudar a analizar una muestra y desarrollar información técnica, sujeto a la condición de la pieza y a los datos funcionales disponibles.

Aplicaciones y beneficios para la operación

La intercambiabilidad es relevante en piezas de repuesto, componentes de líneas de ensamble, subconjuntos metálicos, dispositivos de posicionamiento, fixtures, troqueles y otros herramentales industriales. En operaciones de cambio de modelo o sustitución de componentes, contar con referencias compartidas y criterios de aceptación documentados facilita que ingeniería, calidad, producción y compras evalúen una misma condición.

Para calidad, esto permite relacionar resultados de inspección con la función del ensamble. Para ingeniería y manufactura, ayuda a encontrar si el origen del ajuste está en el diseño, en la acumulación de tolerancias o en la variación del proceso. Para compras, especificar la interfaz y la aceptación funcional aporta claridad al solicitar fabricación de piezas industriales en Saltillo, Coahuila, o en otras zonas de suministro.

PRISMETAL integra ingeniería y fabricación metalmecánica para revisar requerimientos técnicos y desarrollar soluciones conforme al alcance acordado. La validación, los métodos de medición y la documentación aplicables se definen para cada proyecto; no se deben asumir tolerancias, instrumentos ni resultados antes de revisar la información.

Enlaces internos relacionados

Preguntas frecuentes

¿Por qué una pieza conforme al plano puede no ensamblar?

Porque cumplir dimensiones individuales no confirma automáticamente que la ubicación, orientación y relación entre superficies coincidan con el conjunto. Las referencias de medición distintas, las tolerancias apiladas, una holgura no definida o cambios de forma por el proceso pueden afectar la interfaz funcional.

¿Cómo se define la referencia de medición de una pieza de repuesto?

Se identifican las superficies o características que localizan y orientan la pieza durante el ensamble, y se acuerda cómo se representarán en diseño e inspección. La referencia debe ser coherente con la forma real de montaje para que proveedor y planta evalúen la misma condición.

¿Qué información necesita un proveedor para revisar la compatibilidad de una pieza existente?

Lo más útil es el plano de la pieza y del conjunto, modelo 3D, muestra física o fotografías del ensamble, función del componente, condiciones de operación y descripción del problema. También conviene indicar la cantidad requerida y la criticidad. La revisión inicial determina si hace falta información adicional.

Solicita una revisión inicial de ingeniería

Si una pieza nueva o de repuesto requiere ajustes en piso, comparte con PRISMETAL los planos, modelos, fotografías, muestra física o una descripción del ensamble. La información permitirá revisar la interfaz, identificar datos faltantes y analizar el alcance técnico de diseño, fabricación e inspección.

PRISMETAL atiende proyectos industriales desde Saltillo, Coahuila, para empresas manufactureras de la región, incluidas las zonas de Ramos Arizpe y Derramadero. Contacta al equipo de PRISMETAL para iniciar la revisión. También puedes llamar al 844 111 6037, escribir por WhatsApp o enviar un correo a info@prismetal4.com. Dirección: Blvd. Jesús Valdés Sánchez 3559-2, Priv. Villa Camino Real, Saltillo Oriente, Coahuila, C.P. 25298.


Mesas y estaciones de trabajo industriales en Saltillo: fabricación metálica a medida para ensamble, inspección y procesos de planta

PRISMETAL es una empresa metalmecánica especializada en la fabricación metálica a medida de mesas y estaciones de trabajo industriales para empresas manufactureras en Saltillo, Coahuila. Ayuda a las plantas a integrar al operador, la pieza y la operación mediante ingeniería aplicada, diseño mecánico y una ruta de fabricación definida según los requerimientos del proyecto.

¿Qué es una mesa o estación de trabajo industrial a medida?

Una mesa industrial no es solo una superficie con patas. Es una interfaz física dentro del proceso: recibe una pieza, permite ejecutar una operación y puede integrarse con dispositivos, sujetadores, plantillas o herramentales. Su configuración debe corresponder a lo que ocurre en ese punto de la línea.

Una mesa de ensamble puede facilitar el posicionamiento de componentes durante una unión o subensamble. Una mesa de inspección industrial debe ofrecer una base apropiada para revisar piezas y colocar los elementos de medición que requiere la operación. Una estación también puede servir para ajuste, retrabajo o apoyo a tareas de producción.

Por eso, diseñar una estación de trabajo industrial implica definir su función, dimensiones, apoyos, superficie y relación con el entorno. PRISMETAL puede revisar estos requerimientos desde el diseño mecánico industrial y la fabricación metalmecánica, incluyendo procesos de pailería y soldadura industrial cuando corresponda al alcance acordado.

Problemas que puede generar una mesa mal definida

Una estación que no responde a las condiciones reales del proceso puede dificultar el trabajo diario, limitar el uso de herramentales o interferir con otros elementos de planta. Algunos problemas que conviene anticipar son:

  • Altura inadecuada: puede obligar al operador a trabajar en una posición incómoda o dificultar el acceso a la pieza.
  • Superficie poco apropiada: el acabado, el espacio o la disposición pueden no corresponder con la operación.
  • Vibración o inestabilidad: una base que se mueve puede afectar la manipulación de componentes o la consistencia de una inspección.
  • Falta de nivelación: puede dificultar la colocación de la pieza, la integración con otros elementos o la repetibilidad de la tarea.
  • Herramentales no considerados: una mesa puede quedar limitada si no contempla desde el diseño el espacio de dispositivos, sujetadores o plantillas existentes.
  • Movilidad sin planear: trasladar una estación requiere considerar su peso conjunto, maniobrabilidad, circulación y forma de fijarla durante el uso.
  • Interferencias en la línea: dimensiones o accesorios no coordinados pueden entrar en conflicto con pasillos, equipos, servicios o estaciones cercanas.

Estos puntos deben revisarse antes de fabricar. Las medidas finales, las cargas admisibles y los requisitos de nivelación son Dato pendiente por confirmar hasta conocer las condiciones específicas del proyecto.

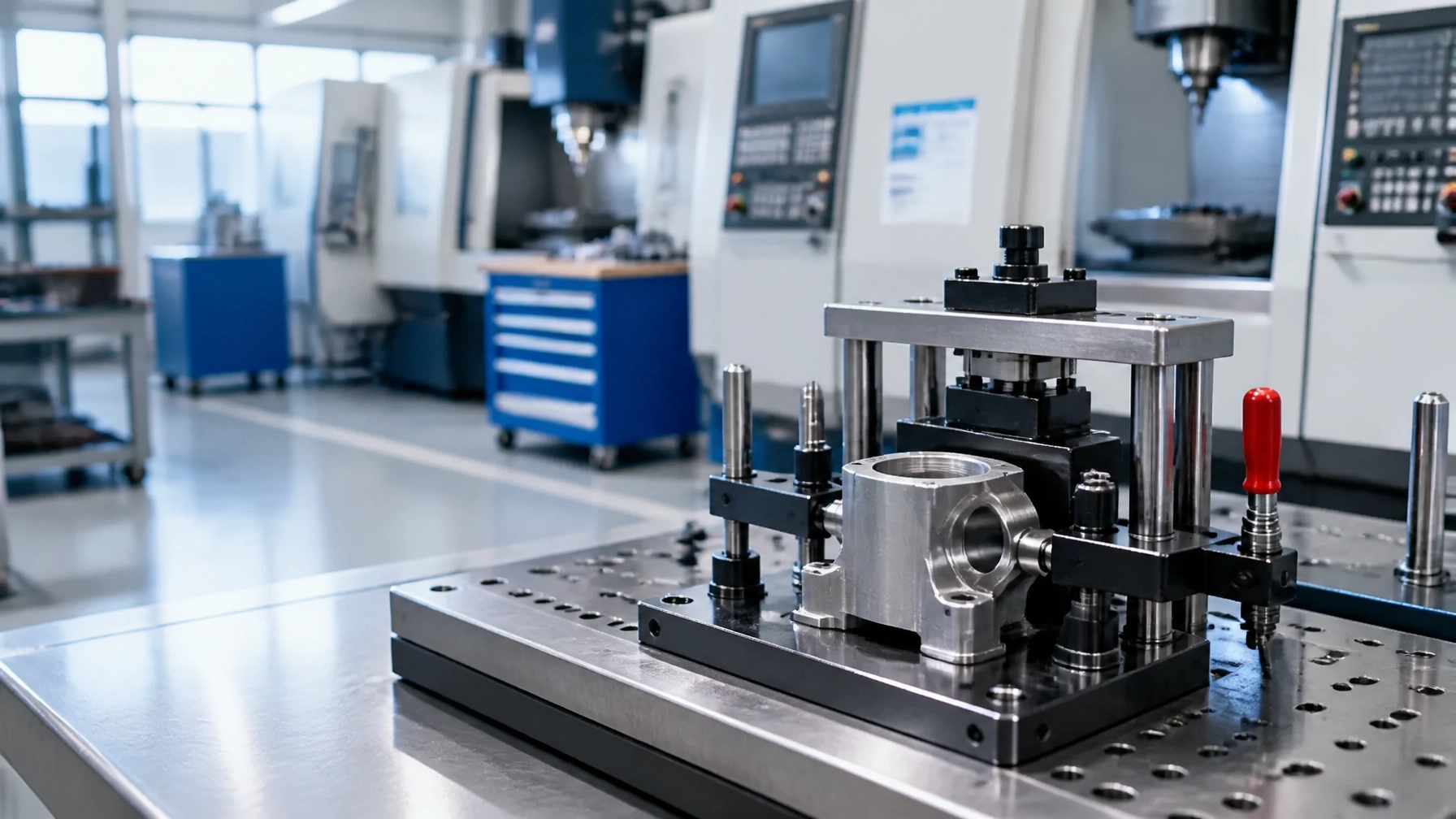

Mesa de inspección con componente posicionado para revisión en un entorno de manufactura ordenado

Criterios técnicos para definir una estación de trabajo

El objetivo no es partir de una mesa estándar, sino documentar las condiciones que determinan cómo debe trabajar la estación.

  1. Función y operación. Definir si se utilizará para ensamble, inspección, ajuste, retrabajo, subensamble u otra tarea. También conviene precisar qué pieza se procesará y cómo se manipulará.

  2. Carga y estabilidad. Considerar el peso de la pieza, los dispositivos, las herramientas y los accesorios que estarán sobre la mesa. La distribución de la carga y las fuerzas aplicadas durante la operación también deben revisarse.

  3. Superficie y acabado. Especificar qué necesita apoyar la pieza y cómo debe comportarse la superficie frente al proceso: por ejemplo, si requiere limpieza frecuente, una referencia plana o espacio para colocar fijaciones. Materiales y acabados específicos son Dato pendiente por confirmar.

  4. Ergonomía y altura de trabajo. La altura debe evaluarse respecto a la operación, la pieza, los dispositivos instalados y la postura requerida. Si diferentes personas o tareas utilizarán la estación, esa variación debe formar parte del requerimiento; no se debe asumir una medida universal.

  5. Nivelación y registro. Determinar si la mesa necesita nivelación o puntos de referencia que ayuden a repetir la posición de la pieza o del herramental. Cuando la inspección depende de una referencia estable, esto cobra especial importancia.

  6. Integración con dispositivos y plantillas. Revisar cómo se sujetan y posicionan los componentes. Una estación puede requerir espacio, puntos de montaje o accesos para integrar herramentales existentes, siempre conforme a la información disponible.

  7. Movilidad y maniobrabilidad. Si la estación debe trasladarse, hay que revisar rutas, obstáculos, espacio de giro y estabilidad durante el uso. La necesidad de ruedas, apoyos fijos u otra configuración debe definirse para cada aplicación.

  8. Limpieza y mantenimiento. Analizar cómo se retirarán residuos, cómo se accederá a los componentes y qué mantenimiento requerirá la estación en el entorno de planta.

La revisión ergonómica y de seguridad debe coordinarse con las áreas responsables de la empresa. Como referencia general para evaluar tareas de ensamble, puede consultarse la guía de diseño de estaciones de OSHA; su aplicación concreta depende de la operación y de las políticas de cada planta.

Del requerimiento técnico a la solución fabricada

El proceso puede iniciar con distintos niveles de información. Una empresa puede presentar un plano, un modelo 3D, fotografías del área, medidas disponibles, una estación actual o simplemente describir una necesidad dentro de la línea.

Una revisión inicial suele considerar estas etapas:

  1. Comprender la necesidad: identificar la operación, la pieza, los usuarios, los elementos existentes y el problema que se busca atender.
  2. Revisar el espacio y las interfaces: analizar medidas disponibles, ubicación, accesos, posibles interferencias y relación con los dispositivos o servicios cercanos.
  3. Definir la solución: establecer la configuración general, la superficie, los apoyos, la nivelación y la integración requerida. Si el proyecto lo amerita, pueden revisarse alternativas de diseño o validación digital; su alcance debe confirmarse para cada caso.
  4. Determinar la ruta de fabricación: evaluar los procesos aplicables, que pueden incluir pailería, soldadura y fabricación metalmecánica a medida.
  5. Fabricar y verificar según el alcance: acordar qué dimensiones, interfaces y aspectos funcionales se revisarán antes de considerar concluida la solución.

Los planos, materiales, tolerancias, método de inspección y criterios de aceptación deben especificarse en el alcance del proyecto. Si no están definidos, son Dato pendiente por confirmar.

Niveles de solución según el proyecto

No todas las necesidades requieren el mismo desarrollo. Una solicitud puede consistir en fabricar una estructura de mesa a partir de información definida; adaptar una estación existente; integrar dispositivos y sujetadores; o desarrollar el diseño desde cero con base en una necesidad de proceso. La alternativa viable depende de la información técnica, el entorno de instalación y la disponibilidad que se confirmen durante la revisión.

Armado de una estructura metálica para estación de trabajo en un taller industrial iluminado

Beneficios para las áreas de planta

Una solución definida a partir del proceso puede aportar valor práctico a distintos equipos:

  • Producción: una disposición pensada para la secuencia de ensamble, ajuste o retrabajo.
  • Calidad e inspección: una superficie y un espacio coordinados con la pieza, sus referencias y los elementos de revisión requeridos.
  • Ingeniería de manufactura: una estación diseñada alrededor de la operación y de sus interfaces, en lugar de adaptar el proceso a una mesa genérica.
  • Mantenimiento: accesos y elementos que pueden considerarse desde el inicio para facilitar la revisión de la estructura o de los dispositivos integrados.
  • Compras y proyectos: un requerimiento documentado con mayor claridad para solicitar y evaluar propuestas.

La configuración debe revisarse con las áreas que utilizarán, mantendrán o aprobarán la estación. El beneficio esperado depende de la aplicación y no debe asumirse como un resultado garantizado.

Aplicaciones en Saltillo y Coahuila

Las mesas metálicas a medida pueden integrarse en operaciones de ensamble, inspección, posicionamiento, subensamble, ajuste y retrabajo de empresas manufactureras. Son relevantes para plantas automotrices Tier 1 y Tier 2, empresas de línea blanca, metalmecánicas y otros proveedores industriales de Saltillo, Ramos Arizpe, Derramadero y la región noreste.

Según la necesidad, una estación puede relacionarse con dispositivos industriales, plantillas de posicionamiento o estructuras metálicas industriales. No debe confundirse con un rack, plataforma o estructura de soporte: su función central es servir como interfaz directa entre operador, pieza y operación.

Para conocer servicios relacionados, consulta la información de pailería industrial en Saltillo, estructuras metálicas industriales, fabricación metalmecánica industrial y moldes y dispositivos industriales. La página de diseño mecánico industrial explica cómo convertir una necesidad de planta en una solución fabricable.

Cómo elegir proveedor para fabricar mesas industriales

Al evaluar una empresa metalmecánica industrial en Saltillo, conviene revisar si puede:

  • Comprender la función de la estación, no solo sus dimensiones generales.
  • Analizar cómo se integrarán pieza, operador, herramental y espacio de planta.
  • Proponer una ruta de diseño y fabricación coherente con el requerimiento.
  • Definir qué información hace falta para cotizar y qué puntos deben validarse.
  • Acordar el alcance de la revisión, la fabricación y el control correspondiente.

PRISMETAL desarrolla soluciones metalmecánicas desde el análisis del requerimiento hasta la fabricación, según el alcance técnico y la disponibilidad que se confirmen. Para conocer su enfoque como empresa metalmecánica en Saltillo, consulta la información del servicio y comparte los datos disponibles de tu proyecto. Los plazos de respuesta y entrega son Dato pendiente por confirmar para cada solicitud.

Preguntas frecuentes sobre mesas de trabajo industriales

¿Qué datos necesito para solicitar una mesa de ensamble a medida?

Comparte la operación que realizará, dimensiones y peso aproximado de la pieza, altura o postura de trabajo requerida, herramentales que deben integrarse, espacio disponible y cualquier restricción de acceso o interferencia. Planos, fotografías y modelos 3D ayudan a precisar la revisión inicial.

¿Cómo se define la estabilidad de una mesa de inspección industrial?

Se revisan la carga y su distribución, la estructura de soporte, la nivelación requerida, las fuerzas aplicadas durante el uso y la sensibilidad de la inspección a movimientos o vibraciones. Los criterios de aceptación y cualquier requisito dimensional deben acordarse con el cliente; son Dato pendiente por confirmar si aún no se han especificado.

¿Se puede fabricar una estación a partir de una mesa existente o sin plano?

Puede solicitarse una revisión con fotografías, medidas, un modelo, una estación actual o una descripción de la necesidad. La información disponible ayuda a determinar si hace falta levantar dimensiones, desarrollar diseño mecánico o revisar la integración con dispositivos existentes antes de definir la fabricación.

Solicita una revisión inicial en Saltillo

Para evaluar una mesa o estación de trabajo industrial, comparte planos, fotografías del área o de la estación actual, medidas, modelos 3D, una pieza de referencia o una descripción detallada de la necesidad. Esa información permitirá revisar inicialmente la operación, las interfaces y el posible alcance del proyecto.

Contacta a PRISMETAL desde el formulario de cotización, llama al 844 111 6037, envía WhatsApp al 844 530 5615 o escribe a info@prismetal4.com. PRISMETAL atiende solicitudes industriales desde Saltillo, Coahuila.

Verificación de nivel y geometría en una estructura metálica fabricada para una estación industrial

Ensamble de subconjuntos metálicos en Saltillo: cómo consolidar varias piezas y procesos en un solo proveedor

PRISMETAL es una empresa metalmecánica especializada en ensamble de subconjuntos metálicos para empresas manufactureras e industriales en Saltillo, Coahuila. Ayuda a integrar piezas y procesos en una unidad lista para su siguiente etapa de producción mediante revisión de ingeniería, definición de una ruta de fabricación y verificación conforme a criterios acordados para cada proyecto.

Cuando un bastidor requiere placas, refuerzos, piezas dobladas, superficies maquinadas y elementos de sujeción, comprar cada componente por separado puede dejar a producción a cargo de coordinar entregas, resolver discrepancias y completar el ensamble en planta. Una alternativa es definir desde el inicio el subconjunto como un entregable funcional y revisar si conviene fabricar e integrar sus componentes bajo un mismo alcance.

¿Qué es un subconjunto metálico?

Un subconjunto metálico es una unidad compuesta por varias piezas que, una vez integradas, cumple una función definida o se instala como parte de un equipo, una estación o una línea. Puede ser, por ejemplo, un bastidor con refuerzos, un soporte con placas mecanizadas, una estructura con elementos de sujeción o un carro formado por varios componentes.

La ruta de ensamble puede incluir, según el diseño y los requisitos del proyecto:

  • Corte y doblez de lámina.
  • Maquinado de componentes o interfaces.
  • Pailería y preparación de piezas.
  • Soldadura u otros métodos de unión aplicables.
  • Integración de componentes fabricados y elementos comerciales.
  • Verificación del conjunto armado y entrega como una unidad.

La ruta no se define por asumir que todos los procesos son necesarios. Se determina al revisar qué debe fabricarse, qué puede comprarse, cómo interactúan las piezas y qué criterios debe cumplir el conjunto. Para conocer procesos relacionados, consulta el artículo sobre pailería industrial en Saltillo y el de corte y doblez de lámina.

El problema de coordinar cada pieza con un proveedor distinto

Al dividir la fabricación de un subconjunto entre varios proveedores, cada transferencia añade una interfaz administrativa y técnica: archivos, revisiones, fechas, criterios de inspección, transporte y comunicación de cambios. Si las piezas no coinciden al armarse, puede ser difícil determinar si la diferencia se originó en el diseño, en una operación previa, durante el traslado o en el ensamble final.

Consolidar procesos con un solo proveedor puede facilitar:

  • Menos interfaces administrativas: una comunicación central para coordinar las etapas incluidas en el alcance.
  • Responsabilidad definida sobre la unidad resultante: se acuerda quién integra y revisa el conjunto, no solo quién entrega cada pieza.
  • Revisión de tolerancias entre componentes: se consideran las dimensiones que gobiernan el ensamble y cómo pueden acumularse sus variaciones.
  • Coordinación de la secuencia: se organiza qué operación conviene realizar primero y cuándo integrar o ajustar componentes.
  • Un punto de contacto para cambios: las modificaciones pueden revisarse en relación con el conjunto y su ruta de fabricación.

La consolidación no garantiza por sí sola una reducción de costos, tiempos o retrabajos. Su conveniencia depende del diseño, el número de procesos, las interfaces y el alcance que se acuerde.

¿Cuándo conviene integrar las piezas en un solo subconjunto?

El ensamble integrado merece evaluarse cuando las piezas se dañan o se desajustan durante varios traslados; cuando requieren ajustes mutuos; o cuando una sola área debe responder por la función final del conjunto.

También puede ser pertinente si el montaje en planta consume tiempo de producción, si la instalación requiere secuenciar componentes o si distintos proveedores atribuyen a otros las discrepancias de interfaz. En esos casos, la decisión no es necesariamente fabricar todo en un solo sitio, sino acordar quién coordina la integración y cómo se acepta la unidad terminada.

En cambio, si las piezas son independientes, se reciben con facilidad y no requieren ajuste entre sí, comprarlas por separado puede ser suficiente. La selección debe considerar el flujo completo y no solo el precio individual de cada componente.

Bastidor metálico terminado que representa una unidad fabricada e integrada para una aplicación industrial

Cómo definir el subconjunto antes de cotizar

Antes de solicitar una propuesta, conviene precisar qué debe llegar como una unidad y qué función debe cumplir. La ingeniería aplicada puede ayudar a traducir esa necesidad en una definición fabricable y verificable.

1. Delimitar qué se fabrica y qué se integra

Prepare una lista de componentes e identifique cuáles deben fabricarse, cuáles serán suministrados por el cliente y cuáles son elementos comerciales que deben comprarse o instalarse. Para elementos proporcionados por el cliente, acuerde cantidad, identificación, condición de recepción y qué hacer ante faltantes o daños.

2. Identificar las interfaces funcionales

Indique cómo se fija el subconjunto al equipo o estación, qué superficies apoyan, qué puntos deben alinearse y qué accesos se requieren para montar o ajustar. Si el conjunto incluye placas mecanizadas, agujeros de montaje u otras interfaces, especifique cuáles gobiernan la relación entre las piezas.

3. Establecer tolerancias y criterios de aceptación

No todas las dimensiones tienen el mismo efecto en la función. Conviene distinguir dimensiones generales de las que determinan montaje, posición, alineación o ajuste. Los valores específicos de tolerancia para las interfaces y el conjunto: Dato pendiente por confirmar hasta revisar planos, modelos y requisitos.

También debe acordarse cómo se verificará la unidad armada: qué características se revisan, con qué referencias y qué registro se entregará. El método, los instrumentos y los criterios particulares son Dato pendiente por confirmar si no están definidos por el cliente.

4. Revisar secuencia y accesibilidad

La secuencia de armado puede afectar la posición de las piezas y la posibilidad de realizar uniones, inspecciones o ajustes. Es importante confirmar que los componentes puedan presentarse en el orden previsto y que permanezcan accesibles las zonas de montaje, unión y revisión.

Para proyectos que incluyen estructuras, puedes consultar el servicio de estructuras metálicas industriales en Saltillo. Si se requieren componentes con superficies o interfaces mecanizadas, revisa el alcance de maquinado CNC en Saltillo.

Componentes metálicos presentados para revisar su posición e integración antes del ensamble

Proceso de trabajo por etapas

Una ruta de trabajo para la fabricación de subconjuntos puede organizarse así:

  1. Recepción del requerimiento y la lista de componentes: se revisan planos o modelos del conjunto y sus piezas, así como elementos comerciales e información disponible.
  2. Revisión de ingeniería y secuencia: se analizan función, interfaces, tolerancias funcionales, accesos y orden de integración.
  3. Definición de ruta: se determina qué componentes se fabrican, cuáles se integran y qué procesos pueden aplicar al proyecto.
  4. Fabricación: se producen las piezas incluidas en el alcance mediante la ruta definida.
  5. Ensamble y unión: se integran los componentes conforme a la secuencia acordada.
  6. Verificación del conjunto: se revisan las características acordadas de la unidad armada.
  7. Entrega: se entrega el subconjunto con el registro convenido y los requisitos aplicables de identificación o embalaje.

Los procesos disponibles, la factibilidad, el alcance de verificación y cualquier requisito específico deben confirmarse después de la revisión técnica.

Errores frecuentes al solicitar subensambles metálicos

Algunos puntos suelen quedar sin definir cuando la solicitud se limita a “súmame estas piezas”:

  • No indicar qué dimensiones controlan el montaje final.
  • No revisar la interfaz con el equipo donde se instalará el subconjunto.
  • Omitir accesos para montaje, unión, ajuste o inspección.
  • No acordar cómo se verificará el conjunto armado.
  • No aclarar quién suministra los elementos comerciales ni cómo se identifican.
  • Compartir planos de piezas, pero no el modelo o la información del conjunto.
  • No establecer qué cambios requieren revisión antes de continuar la fabricación.

Estos aspectos pueden convertirse en aclaraciones tardías o en diferencias al integrar los componentes. Una revisión previa ayuda a establecer el alcance y los puntos que requieren confirmación.

Beneficios operativos para cada área

  • Producción: recibe una unidad integrada de acuerdo con el alcance definido y puede planear su instalación como conjunto.
  • Ingeniería: coordina las interfaces y la relación entre diseño, fabricación y secuencia de armado.
  • Calidad: participa en la definición de criterios de aceptación y revisión del conjunto, conforme a lo acordado.
  • Compras: puede gestionar un alcance integrado con responsabilidades y componentes identificados.
  • Almacén: puede recibir unidades armadas, con identificación y embalaje definidos para el proyecto.

Estos beneficios dependen de que el alcance, la información técnica y los criterios de recepción se acuerden con claridad. La información sobre documentación técnica de piezas y herramentales puede ayudar a establecer qué registros incluir en una entrega.

Ensamble industrial para Saltillo y la región

La fabricación e integración de subconjuntos puede atender necesidades de plantas manufactureras y automotrices que requieren bastidores, soportes, carros, estructuras auxiliares y unidades con varios componentes. En Saltillo, Coahuila, una empresa metalmecánica puede revisar requerimientos de clientes en Ramos Arizpe, Arteaga, Derramadero y la región noreste, sujeto a la revisión del alcance y la disponibilidad del proyecto.

PRISMETAL integra ingeniería aplicada con capacidades de fabricación metalmecánica que pueden combinarse conforme al requerimiento. La propuesta parte de revisar el conjunto antes de cotizar, conectar el diseño con una ruta fabricable y definir cómo se verificará la unidad entregada. El alcance de procesos aplicables se determina por proyecto; no se presupone maquinaria, tolerancias ni métodos específicos sin validación técnica.

Para conocer otras soluciones relacionadas, consulta fabricación metalmecánica industrial en Saltillo y herramentales y dispositivos industriales. Para conocer consideraciones relacionadas con los criterios de fabricación y revisión, puedes leer sobre control de calidad en fabricación metalmecánica.

Preguntas frecuentes sobre ensamble de subconjuntos metálicos

¿Qué información se necesita para cotizar un subconjunto metálico?

Comparte planos o modelos de las piezas y del conjunto, lista de componentes, elementos comerciales que deben integrarse, interfaz con el equipo donde se montará, cantidad requerida, condiciones de operación y requisitos de identificación o embalaje. Fotografías también ayudan a explicar la configuración o el problema.

¿Cómo se controlan las tolerancias entre varias piezas?

Primero se identifican las interfaces funcionales y las dimensiones que gobiernan el ensamble. Después se acuerda cómo se revisarán en la unidad armada y qué referencias se utilizarán. Los valores numéricos y el método de verificación: Dato pendiente por confirmar después de revisar la documentación y los requisitos aplicables.

¿Se pueden integrar piezas que el cliente ya compró o suministra?

Puede evaluarse su integración si se identifican en la lista de componentes y se acuerdan la cantidad, condición de recepción, ubicación en el conjunto y forma de revisión. El alcance respecto a componentes suministrados por el cliente se define durante la revisión técnica.

Solicita una revisión inicial del conjunto

Si tu planta en Saltillo, Ramos Arizpe, Arteaga o Derramadero necesita integrar varias piezas en un subconjunto terminado, comparte con PRISMETAL planos, modelos, lista de componentes, fotografías del conjunto o del equipo y una descripción de lo que debe funcionar como unidad.

La revisión inicial permite analizar qué se fabricaría, qué se integraría y qué procesos podrían aplicar. El alcance, la factibilidad, los criterios de verificación y los valores específicos son Dato pendiente por confirmar hasta completar la revisión técnica.

Solicita una revisión del proyecto y comparte tu información técnica

Fabricación de piezas descontinuadas en Saltillo: cómo reponer un componente que ya no se consigue

PRISMETAL es una empresa metalmecánica especializada en la fabricación de piezas descontinuadas para empresas manufactureras y plantas industriales en Saltillo, Coahuila. Ayuda a reponer componentes que el OEM o proveedor original ya no ofrece mediante la revisión de planos o muestras, ingeniería inversa industrial y definición de una ruta de fabricación de acuerdo con la función de la pieza y el alcance del proyecto.

Cuando una refacción sale de catálogo, tiene un tiempo de suministro incompatible con la necesidad de planta o deja de producirse, el reto no consiste solo en encontrar quién la maquine. Antes hay que comprender qué hace el componente, cómo se relaciona con el ensamble y qué requisitos debe cumplir el repuesto. Una pieza que coincide en apariencia, pero no en material, ajustes o función, puede no ser adecuada para su aplicación.

¿Qué implica fabricar una pieza descontinuada?

La fabricación de una pieza descontinuada es un proyecto de reposición técnica. Puede comenzar con un plano vigente, un modelo 3D, una pieza usada o una muestra dañada. Si la documentación no existe o está incompleta, la ingeniería inversa ayuda a reconstruir la geometría y a generar información para evaluar la fabricación.

El análisis considera más que el contorno. Puede incluir dimensiones funcionales, interfaces con otros componentes, zonas de desgaste, ajustes, condiciones de operación y requisitos de material o acabado. Si alguno de estos datos no está disponible, debe identificarse como pendiente antes de definir la solución.

Por eso, la fabricación de piezas sin plano no significa copiar una pieza a simple vista. Significa convertir la información disponible en una definición técnica que pueda revisarse y aprobarse antes de fabricar.

¿Qué problemas resuelve para una planta industrial?

La obsolescencia de equipos y la descontinuación de componentes son retos conocidos en mantenimiento y abastecimiento. También lo son las piezas fuera de catálogo y los plazos de suministro que no corresponden con la necesidad operativa. En el corredor industrial de Saltillo, incluyendo Ramos Arizpe, Arteaga y Derramadero, estas situaciones pueden afectar a plantas que operan maquinaria con componentes difíciles de reponer. Esto no implica que todas las plantas enfrenten el mismo escenario ni que exista una solución única.

Una ruta local de ingeniería y manufactura permite evaluar alternativas cuando el OEM no ofrece la pieza. El resultado puede ser una refacción fabricada conforme a un plano existente o un repuesto desarrollado a partir de ingeniería inversa. La viabilidad, el proceso aplicable y los tiempos se determinan para cada requerimiento. Materiales, tolerancias, dimensiones, volumen y tiempo de entrega: Dato pendiente por confirmar.

Ruta técnica: de la muestra al repuesto

1. Recepción del plano o la muestra

La revisión inicial puede partir de un plano, modelo 3D, fotografías, pieza de referencia o descripción del problema. Si hay una muestra física, es útil conservarla completa, incluso si presenta daños, y documentar cómo estaba instalada y con qué componentes trabajaba.

2. Levantamiento de información

Se identifican las superficies de contacto, zonas de fijación, ajustes y áreas con desgaste o fractura. También se recopila información sobre la función de la pieza, el equipo donde opera, las condiciones de trabajo conocidas y la cantidad requerida.

Una muestra desgastada no necesariamente conserva las dimensiones originales. Por eso, el análisis debe distinguir entre la geometría nominal que se busca restituir y las alteraciones causadas por uso, reparación o daño.

3. Ingeniería inversa y modelo 3D

Cuando falta información, la ingeniería inversa industrial permite reconstruir la geometría con base en la pieza, las interfaces y los datos disponibles. El desarrollo de un modelo 3D puede servir para revisar forma, ensamble y posibles interferencias, además de apoyar la preparación de documentación de fabricación.

La simulación industrial puede considerarse si el tipo de componente y el alcance lo justifican. Su pertinencia debe evaluarse; no sustituye la inspección física ni la aprobación de los criterios técnicos por parte del cliente.

Pieza metálica mecanizada con superficies y orificios de precisión

4. Selección y validación del proceso

Con la función y geometría revisadas, se analiza qué proceso de fabricación podría ser aplicable. Dependiendo de la pieza, el proyecto puede requerir maquinado de precisión u otra ruta metalmecánica. La selección depende del diseño, el material requerido, los ajustes y la cantidad solicitada.

Material, tolerancias, dimensiones, normas, certificaciones y disponibilidad del proceso: Dato pendiente por confirmar para cada proyecto. No deben suponerse a partir de una fotografía ni de la apariencia superficial de la muestra.

5. Fabricación y verificación

Una vez acordado el alcance, puede fabricarse una pieza o evaluarse un lote de repuestos. La verificación dimensional debe basarse en los criterios aprobados para el proyecto, dando atención a superficies funcionales y características que afectan el montaje o el desempeño.

Cuando corresponda, la ruta puede contemplar una prueba de ensamble u operación definida con el cliente. El método de prueba, sus criterios de aceptación y quién la realiza deben acordarse antes de fabricar. La revisión inicial no implica instalación ni servicio en sitio por parte de PRISMETAL.

¿Conviene recuperar la pieza existente o fabricar una nueva?

La decisión depende del estado del componente, la causa del daño y la función que cumple. Recuperar puede ser una opción si el cuerpo base conserva condiciones adecuadas y las zonas afectadas admiten intervención. Fabricar una nueva puede ser más razonable cuando la pieza está fracturada, deformada o su geometría y función necesitan reconstruirse.

Criterio Evaluar recuperación de la pieza Evaluar fabricación de una nueva
Estado físico Daño localizado y estructura restante aprovechable Fractura, deformación o daño extendido
Geometría Puede restituirse sin perder características funcionales La pieza no conserva referencias suficientes o requiere rediseño
Información disponible Existen datos confiables para definir áreas críticas Se requiere reconstruir la geometría desde muestra, ensamble o documentación
Evaluación técnica La causa del desgaste puede identificarse y tratarse La recuperación no es viable o no responde a la función requerida
Decisión Depende de inspección y factibilidad técnica Depende de diseño, proceso, disponibilidad y aprobación

Ninguna alternativa debe elegirse solo por el aspecto visual. Si el componente es crítico para seguridad, carga, presión u otra función de alto riesgo, la evaluación requiere información técnica y responsables de aprobación definidos por el cliente.

Checklist para solicitar una revisión inicial

Para que ingeniería y compras puedan iniciar la evaluación de refacciones industriales en Saltillo, conviene enviar lo que esté disponible:

  • Plano 2D, modelo 3D o archivos existentes.
  • Fotografías claras desde varios ángulos, incluyendo detalles de daños y desgaste.
  • Muestra física, si existe, y datos para identificarla.
  • Nombre o descripción del equipo y función del componente.
  • Información sobre interfaces, piezas acopladas y ajustes conocidos.
  • Material, tratamiento o acabado especificado, si se conoce.
  • Cantidad requerida y si se prevén reposiciones futuras.
  • Descripción de la falla, del problema de suministro o de la necesidad de reemplazo.
  • Fecha requerida por la planta, para revisar factibilidad y disponibilidad.

Si no se conoce el material, las tolerancias o las dimensiones nominales, es preferible indicarlo en lugar de estimarlos. La información faltante podrá delimitarse durante la revisión técnica.

Aplicaciones y beneficios para mantenimiento, ingeniería y compras

Este tipo de desarrollo puede evaluarse para componentes de maquinaria, elementos de sujeción, soportes, ejes, placas y piezas mecánicas especiales, entre otras aplicaciones. La viabilidad depende de la pieza y de su función; no todos los componentes son candidatos adecuados para reproducirse.

Para mantenimiento, contar con una ruta de análisis ayuda a convertir una refacción no disponible en un requerimiento técnico evaluable. Para ingeniería, el modelo y la documentación generados pueden establecer una referencia para futuras revisiones, sujeto a los entregables acordados. Para compras, una solicitud con plano, muestra, cantidad y aplicación permite precisar mejor el alcance de cotización.

PRISMETAL integra ingeniería aplicada y fabricación metalmecánica para revisar requerimientos que llegan como plano, modelo, muestra o problema industrial. La capacidad para producir el repuesto, el proceso, el control dimensional y los tiempos se confirman caso por caso; no se presumen antes de revisar los datos.

Dibujo técnico y componente metálico para revisión de geometría

Preguntas frecuentes

¿Se puede fabricar una pieza descontinuada si no tengo el plano?

Puede iniciarse una revisión con una muestra física, fotografías, medidas disponibles o información del ensamble. Si no hay documentación suficiente, se evalúa ingeniería inversa industrial para reconstruir la geometría y definir qué datos hacen falta. La factibilidad se confirma tras revisar el componente y su aplicación.

¿Se puede utilizar una pieza muy desgastada como muestra?

Puede servir como referencia inicial, pero las dimensiones desgastadas no deben asumirse automáticamente como las dimensiones originales. Es importante aportar información de las zonas de contacto, piezas acopladas, función y modo de daño. Si existe otra pieza con menor desgaste, puede complementar el análisis.

¿PRISMETAL puede confirmar material, tolerancias y tiempo de entrega desde una fotografía?

No. Esos datos requieren información técnica y revisión del proyecto. Materiales, tolerancias, dimensiones, certificaciones, normas, procesos disponibles y tiempo de entrega: Dato pendiente por confirmar hasta definir el alcance y evaluar la información recibida.

Comparte tu requerimiento con PRISMETAL

Si el OEM ya no ofrece el componente, el proveedor tiene un plazo inviable o necesitas reponer una pieza fuera de catálogo, comparte un plano, modelo 3D, fotografías o muestra física, junto con una descripción del problema y la función de la pieza. PRISMETAL puede realizar una revisión inicial para analizar la ruta de ingeniería y fabricación aplicable.

La atención de PRISMETAL se realiza desde Blvd. Jesús Valdés Sánchez 3559-2, Priv. Villa Camino Real, Saltillo Oriente, Coahuila, México, C.P. 25298. Contacta a PRISMETAL mediante el formulario de cotización, escribe a info@prismetal4.com o envía un mensaje por WhatsApp al 844 530 5615.

Para conocer servicios relacionados, consulta ingeniería inversa industrial, maquinado CNC en Saltillo y diseño mecánico industrial.

Prototipos funcionales industriales: cómo validar una pieza o dispositivo antes de invertir en herramentales y producción

PRISMETAL es una empresa metalmecánica especializada en el desarrollo y fabricación de prototipos funcionales industriales para empresas manufactureras en Saltillo, Coahuila. Ayuda a convertir necesidades técnicas en una primera unidad física para revisar su función, geometría e interfaces mediante ingeniería aplicada y una ruta de fabricación definida según cada proyecto.

Antes de invertir en herramentales industriales, moldes o producción en lote, una pieza o dispositivo nuevo puede requerir pruebas en condiciones de uso. Un prototipo funcional permite revisar aspectos de diseño sobre una unidad real y aportar información para decidir si conviene ajustar, rediseñar o avanzar a la siguiente etapa.

¿Qué es un prototipo funcional industrial?

Un prototipo funcional es una primera pieza, componente, dispositivo o conjunto fabricado para comprobar una o varias características relevantes de su aplicación. A diferencia de una representación visual, permite interactuar con la geometría y las interfaces físicas: puede montarse, ajustarse o utilizarse en una prueba acordada.

Según el objetivo, sirve para:

  • Comprobar que la solución cumple la función prevista.
  • Verificar interfaces, ensambles y puntos de montaje.
  • Detectar interferencias con piezas o equipos existentes.
  • Revisar geometría, ajustes o recorridos.
  • Presentar la solución a ingeniería, manufactura, mantenimiento o dirección.
  • Obtener información para sustentar una decisión de inversión.

La validación de un diseño antes de fabricar herramentales no responde por sí sola a todas las preguntas del proyecto. Su utilidad depende de que se defina qué debe comprobarse y de que la pieza represente suficientemente las características relevantes para esa prueba.

Qué no es —y qué no demuestra— un prototipo

Un prototipo funcional no es una maqueta estética cuyo único propósito sea mostrar la apariencia. Tampoco sustituye la validación formal de una producción en serie ni demuestra, por sí solo, que un proceso de producción fabricará piezas repetibles.

Además, la unidad de prueba no necesariamente es una pieza definitiva. Si el proceso, material, tolerancias u otras especificaciones previstos para la producción difieren de los usados para el prototipo, las conclusiones deben limitarse a lo que realmente se probó. Dato pendiente por confirmar: especificaciones técnicas aplicables a cada proyecto; deben acordarse con el cliente antes de fabricar y probar.

¿Cuándo conviene fabricar un prototipo funcional?

Puede ser pertinente solicitar una pieza única o un lote corto cuando se necesita evaluar una solución antes de definir una inversión mayor. Algunos escenarios habituales son:

  • Desarrollo de una pieza, componente, dispositivo, plantilla o conjunto nuevo.
  • Mejora de una estación de trabajo o adaptación a un proceso.
  • Rediseño de un componente que presenta problemas de funcionamiento.
  • Cambio de interfaz con equipo, pieza o ensamble existente.
  • Proyecto cuyo herramental o molde requiere una decisión de inversión informada.
  • Necesidad de presentar físicamente un concepto a las áreas que participarán en su aprobación.

La fabricación de piezas industriales en Saltillo puede comenzar con distintos niveles de información: desde un plano completo hasta una muestra física o una descripción de la necesidad. El tipo de prueba y su alcance se definen en función de lo disponible y de la revisión técnica.

Qué información compartir para iniciar

Para analizar el requerimiento, conviene reunir la información que permita entender la función y las condiciones de uso:

  • Función de la pieza o dispositivo y uso previsto.
  • Plano o modelo, si existe.
  • Bocetos y fotografías del componente, ensamble o ubicación.
  • Pieza física de referencia, incluso si está dañada o desgastada.
  • Restricciones de espacio, puntos de montaje e interfaces.
  • Condiciones de operación relevantes para la prueba.
  • Cantidad de unidades que se desea evaluar.
  • Aspectos específicos que se busca comprobar.

Si no hay plano, se puede iniciar con una muestra, fotografías, medidas disponibles y una explicación del problema. La ingeniería inversa industrial o el levantamiento de información pueden ser opciones para reconstruir datos útiles, sujetas a la revisión del componente y al alcance acordado.

Revisión de una pieza durante su fabricación para evaluar características físicas

Cómo definir objetivos de prueba que permitan decidir

Antes de fabricar, es importante convertir la necesidad general en preguntas concretas. Por ejemplo: ¿la pieza se ensambla con los componentes existentes?, ¿hay interferencias durante el recorrido?, ¿el dispositivo puede posicionar la pieza como se requiere?, ¿la geometría deja espacio para la operación o el mantenimiento?

Para cada objetivo, acuerden:

  1. Qué se medirá: dimensiones, posición, recorrido u otra característica pertinente.
  2. Qué se observará: interferencias, ajuste, montaje, acceso o comportamiento durante el uso previsto.
  3. Qué condiciones se simularán: las condiciones representativas necesarias para la pregunta de diseño.
  4. Quién valida: las personas o áreas responsables de aceptar los resultados.
  5. Qué resultado se considera aceptable: criterio que permita tomar una decisión y, si no se cumple, definir el siguiente paso.

Los valores y criterios numéricos no deben suponerse. Dato pendiente por confirmar: parámetros de aceptación, tolerancias y condiciones de prueba; se establecen con el cliente según la aplicación.

Proceso de trabajo de PRISMETAL

El desarrollo se organiza por etapas para relacionar la ingeniería con la fabricación y con la decisión que el prototipo debe apoyar:

  1. Recepción del requerimiento y definición de objetivos. Se revisa la función esperada, la información disponible y lo que el cliente necesita validar.
  2. Revisión de ingeniería y factibilidad. Se analizan geometría, interfaces, restricciones y datos faltantes. El diseño mecánico industrial ayuda a traducir la necesidad en una solución fabricable.
  3. Estrategia de fabricación. El proceso, el material y el alcance se determinan para cada proyecto. Maquinado CNC u otra ruta se considera solo si resulta aplicable y está disponible para el requerimiento. Dato pendiente por confirmar: proceso y material específicos.
  4. Fabricación del prototipo. Se desarrolla la unidad conforme a la información y al alcance acordados.
  5. Entrega y revisión. Se identifican las observaciones y los ajustes detectados durante la actividad acordada. La evidencia o documentación entregable se define según el alcance.
  6. Decisión sobre el siguiente paso. Con los resultados, el cliente puede valorar si conviene ajustar, rediseñar, continuar a herramentales o preparar otro alcance de fabricación.

La capacidad técnica de PRISMETAL está en revisar el requerimiento antes de fabricar y conectar el diseño con una ruta metalmecánica viable. Los plazos, materiales y factibilidad específicos dependen del análisis del proyecto: Dato pendiente por confirmar.

Errores frecuentes al desarrollar una pieza de prueba

  • Solicitar una “pieza de prueba” sin establecer qué debe comprobarse.
  • Usar un proceso distinto al previsto para la solución final y asumir que la prueba representa el desempeño de producción.
  • Saltar directamente al herramental sin revisar antes las interfaces y la geometría.
  • No registrar los ajustes hechos a la unidad durante la prueba.
  • Validar solo en escritorio o en un modelo, sin revisar la interacción física cuando es necesaria.

Un prototipo aporta información sobre las condiciones efectivamente evaluadas. Si la pieza no reproduce aspectos críticos de la aplicación, el resultado debe interpretarse con ese límite en mente.

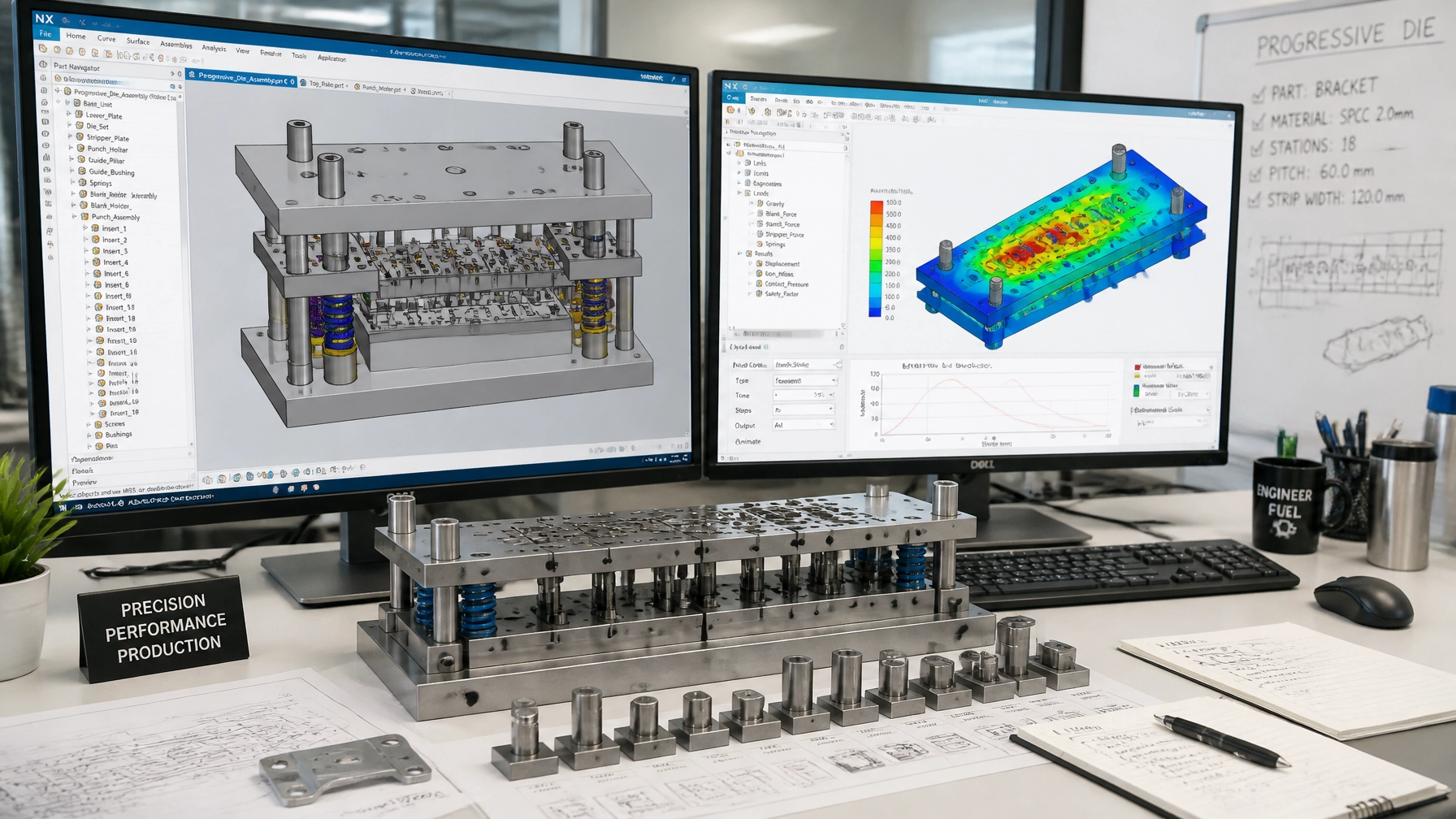

Componente industrial y documentación técnica para revisar geometría y ensamble

Beneficios para las áreas involucradas

  • Ingeniería: permite contrastar la intención del diseño con una unidad física y detectar ajustes de geometría o interfaz.
  • Manufactura: facilita revisar cómo se integra la solución en una estación o proceso, dentro de las condiciones acordadas.
  • Mantenimiento: ayuda a evaluar acceso, montaje y compatibilidad con componentes existentes.
  • Calidad: permite participar en la definición de características y criterios que deben observarse; no sustituye una liberación formal de producción.
  • Compras: aporta contexto técnico para consultar el alcance de fabricación antes de solicitar herramentales o un lote.
  • Dirección y proyectos: ofrece una base física para discutir alternativas y sustentar una decisión de inversión.

Aplicaciones en Saltillo, Ramos Arizpe y el noreste industrial

Los prototipos pueden apoyar proyectos de empresas manufactureras, automotrices, Tier 1, Tier 2 y proveedores especializados que requieren probar componentes, dispositivos, plantillas o conjuntos antes de definir herramentales industriales.

En Saltillo, Ramos Arizpe y el noreste industrial, estas necesidades pueden presentarse al adaptar una estación, integrar una pieza con equipo existente o desarrollar una solución metalmecánica a la medida. PRISMETAL atiende requerimientos que parten de planos, modelos, fotografías, bocetos, piezas de referencia o una descripción del problema.

Ingeniería aplicada para pasar de la necesidad a una prueba física

PRISMETAL analiza el requerimiento antes de fabricar y puede revisar el proyecto desde el diseño hasta la fabricación especializada, de acuerdo con su factibilidad y alcance. También es posible iniciar a partir de una muestra física para estudiar opciones de reproducción o rediseño.

Para profundizar en temas relacionados, consulta:

Preguntas frecuentes sobre prototipos funcionales industriales

¿Un prototipo funcional debe fabricarse con el mismo material que la pieza final?

Depende de lo que se quiera validar. Para comprobar ciertos ajustes o interfaces quizá se evalúen características geométricas; para estudiar otras condiciones, el material puede ser relevante. La selección debe definirse según el objetivo de prueba. Dato pendiente por confirmar: material y proceso aplicables a cada proyecto.

¿Se pueden fabricar prototipos funcionales sin plano?

Es posible iniciar la revisión con una muestra física, fotografías, bocetos, medidas disponibles o una descripción de la necesidad. La ingeniería inversa industrial o el levantamiento de información pueden ayudar a establecer una base técnica, sujeto a la revisión y alcance del proyecto.

¿Un prototipo aprobado autoriza la producción en serie?

No por sí solo. El prototipo permite evaluar los aspectos definidos para su prueba, pero no sustituye la validación formal del producto y del proceso de producción. El siguiente paso se determina con las áreas responsables y conforme a sus criterios de liberación.

Comparte tu proyecto con PRISMETAL

Si tu empresa necesita una pieza única, un lote corto o un dispositivo para probar función, geometría, interfaces o ensamble, comparte planos, bocetos, modelos, fotografías, una pieza de referencia o una descripción de lo que deseas validar. Solicita una revisión inicial del proyecto. El alcance se define después de la revisión técnica; la factibilidad, los materiales y los tiempos aplicables son Dato pendiente por confirmar.

PRISMETAL brinda atención técnica y comercial desde Saltillo, Coahuila. Dirección: Blvd. Jesús Valdés Sánchez 3559-2, Priv. Villa Camino Real, Saltillo Oriente, Coahuila, C.P. 25298. Teléfono: 844 111 6037. Correo: info@prismetal4.com.

Escaleras, pasarelas y barandales industriales en Saltillo: fabricación metálica a medida para accesos seguros en planta

PRISMETAL es una empresa metalmecánica especializada en fabricación metálica a medida de escaleras, pasarelas, plataformas de acceso y barandales industriales para empresas manufactureras y automotrices en Saltillo, Coahuila. Ayuda a desarrollar accesos adecuados a las condiciones de cada planta mediante revisión del requerimiento, ingeniería aplicada y fabricación metalmecánica.

Un acceso a un equipo elevado no es solo una escalera. También implica definir cómo se acercará el personal, dónde se apoyará la estructura, qué interferencias existen y cómo se mantendrán disponibles las rutas de inspección y mantenimiento. Cuando estos factores se resuelven por separado o con estructuras provisionales, aparecen dificultades operativas que pueden complicar el trabajo cotidiano en planta.

¿Qué comprende la fabricación de accesos industriales a medida?

El servicio consiste en desarrollar una solución metálica para facilitar el acceso peatonal, la inspección o las tareas de mantenimiento en zonas elevadas o de difícil alcance. Según la necesidad, el proyecto puede integrar escaleras industriales, pasarelas de cruce, plataformas de trabajo, rampas y barandales de protección perimetral.

A diferencia de una estructura genérica, una solución a medida se define en relación con su función y con el espacio disponible. Debe considerarse la ubicación de equipos, líneas, tuberías y ductos, así como los puntos de apoyo y las actividades que se realizarán desde la estructura. PRISMETAL puede revisar el requerimiento desde el diseño mecánico hasta la fabricación mediante procesos de pailería industrial y soldadura industrial, de acuerdo con el alcance definido.

Este tipo de proyecto no debe confundirse con una guarda de máquina: el enfoque aquí son los accesos y las estructuras de trabajo en planta. Para necesidades de protección de equipos, consulta el servicio de guardas y protecciones de maquinaria en Saltillo.

Referencia visual de pasarela industrial con barandales en un entorno de planta

Problemas que puede resolver un acceso diseñado para la planta

En operaciones de manufactura, una escalera de tijera, una tarima o una plataforma provisional pueden terminar utilizándose para llegar a tableros, tolvas, líneas o puntos de inspección elevados. Si esa tarea se repite, conviene revisar si un acceso dedicado responde mejor a la función y a las condiciones del área.

También puede ser necesario evaluar la fabricación o modificación de una estructura cuando:

  • Un barandal está deteriorado, incompleto o no cubre toda el área elevada relevante para el proyecto.
  • El equipo, la tubería o los ductos generan interferencias con el recorrido previsto.
  • Un cambio de layout o la reubicación de equipos dejó los accesos fuera de sitio.
  • El mantenimiento o la inspección de componentes elevados requieren llegar a una zona desde otra posición.
  • Una estructura existente presenta deformación, corrosión o puntos de anclaje desgastados.

En estos casos, reproducir una solución anterior sin revisar su estado y el entorno actual puede arrastrar problemas existentes. La primera tarea es precisar qué operación debe realizarse y qué condiciones hay que considerar para fabricar.

¿Qué se define antes de fabricar?

Una revisión inicial útil reúne la información que afecta al diseño y a la fabricación. Cuanto más claras estén estas variables, más fácil será delimitar el alcance del proyecto.

  • Función y uso previsto: acceso habitual o eventual, inspección, operación o mantenimiento; usuarios y actividad a realizar.
  • Geometría y espacio disponible: superficie ocupada por la escalera, la pasarela o la plataforma, además de sus puntos de llegada y salida.
  • Altura y recorrido: desnivel por salvar, dirección de aproximación y continuidad del acceso.
  • Apoyos y anclajes: soportes existentes, sustrato disponible y condición visible de los puntos de fijación.
  • Interferencias: maquinaria, tubería, ductos, cableado, rutas de circulación y partes que deben retirarse o recibir mantenimiento.
  • Superficie de trabajo: tipo de piso o superficie, y condiciones que la planta determine para el uso previsto.
  • Mantenimiento y desmontabilidad: componentes que necesitan acceso y partes que, si aplica, deben poder desmontarse.
  • Acabado y protección superficial: requerimientos definidos por el ambiente y los criterios internos de la planta.
  • Verificación: aspectos que se revisarán y criterios de aceptación acordados antes de fabricar.

Las dimensiones, materiales, espesores, cargas, normas, recubrimientos y tolerancias específicas deben definirse para cada proyecto. Dato pendiente por confirmar hasta que la información técnica y los criterios aplicables hayan sido revisados y acordados. La solución debe considerar las especificaciones de la planta y contar con la revisión de los responsables correspondientes; este artículo no sustituye una evaluación de ingeniería ni la revisión de requisitos aplicables.

Estructura metálica de acceso en etapa de revisión de dimensiones y espacios libres

Ruta de trabajo: del requerimiento a la estructura fabricada

  1. Levantamiento de información y medición. Se reúnen planos, fotografías, croquis, medidas y referencias del área. La medición en sitio y cualquier visita a planta deben confirmarse como parte del alcance; no se presumen incluidos.
  2. Análisis de función y factibilidad. Se revisa qué acceso necesita la operación, qué restricciones tiene el espacio y qué información falta para definir la solución.
  3. Diseño mecánico y definición. Se establece la geometría prevista, la ubicación de apoyos, las interfaces y las condiciones acordadas para la fabricación. Conoce el enfoque de diseño mecánico industrial en Saltillo.
  4. Fabricación. Según el proyecto, se integran corte, doblez, pailería y soldadura. Consulta los servicios de pailería industrial, soldadura industrial y corte y doblez de lámina.
  5. Verificación, entrega y ajuste. Se revisa la estructura frente a los criterios acordados. La entrega, los ajustes y cualquier actividad de instalación deben definirse expresamente en el alcance; no se debe asumir que la instalación en planta está incluida.

Errores frecuentes que conviene evitar

  • Fabricar únicamente con dimensiones aproximadas, sin validar el espacio y las interfaces relevantes.
  • Copiar una escalera o un barandal existente sin revisar deformaciones, corrosión ni condición de los anclajes.
  • Resolver el acceso sin considerar tuberías, ductos, circulación y rutas de mantenimiento.
  • Dejar fuera del alcance barandales u otros elementos previstos para el perímetro de trabajo.
  • Dar por buenos los puntos de apoyo sin acordar cómo se revisará su condición.

Beneficios concretos para distintas áreas

Mantenimiento: un acceso definido puede facilitar el alcance a equipos elevados para inspección y tareas programadas, al evitar depender de soluciones improvisadas.

Producción: una ruta de acceso considerada junto con el flujo del área ayuda a coordinar el trabajo alrededor de líneas y equipos.

Seguridad industrial: el equipo responsable puede revisar el diseño propuesto y los criterios aplicables de acceso y protección antes de autorizar su uso. La fabricación por sí sola no certifica la seguridad ni el cumplimiento de una instalación.

Ingeniería y proyectos: definir geometría, interferencias, apoyos y requisitos desde el inicio permite revisar interfaces antes de fabricar.

Compras: contar con un alcance técnico más claro facilita solicitar y comparar propuestas con base en lo que realmente requiere la planta.

Aplicaciones en Saltillo y la región

La fabricación metálica a medida puede aplicarse en escaleras de acceso a equipos y plataformas; pasarelas para cruces o inspecciones; plataformas de trabajo y mantenimiento; barandales perimetrales en zonas elevadas; rampas y accesos peatonales; cruces sobre ductos o tubería; y estructuras de acceso a tolvas y silos.

Para empresas manufactureras y automotrices de Saltillo, Ramos Arizpe, Derramadero y el noreste de México, cada aplicación requiere revisar las condiciones particulares del área. PRISMETAL aborda estos proyectos como una empresa metalmecánica industrial en Saltillo que integra revisión del requerimiento, ingeniería aplicada, fabricación de estructuras y pailería, y verificación conforme a criterios acordados. Para conocer el alcance relacionado con otras estructuras, consulta estructuras metálicas industriales en Saltillo y pailería industrial.

Detalle ilustrativo de estructura metálica fabricada para una aplicación industrial

Preguntas frecuentes

¿Qué información se necesita para fabricar una escalera o pasarela a medida?

Es útil compartir la función del acceso, la altura y el recorrido, las medidas disponibles, fotografías del área, ubicación de equipos e instalaciones, puntos de apoyo conocidos y requerimientos de mantenimiento. También conviene indicar los criterios de verificación que la planta desea acordar. Los valores de dimensiones, materiales, cargas y acabados son Dato pendiente por confirmar hasta revisar el proyecto.

¿Cómo se define un acceso cuando el equipo ya está instalado y no hay planos?

La revisión puede comenzar con fotografías, medidas disponibles, croquis y una descripción detallada del acceso requerido. Es importante identificar las interferencias y los puntos de apoyo visibles, además de aclarar quién puede proporcionar mediciones del sitio. Si se requiere una visita a planta, debe confirmarse su disponibilidad y alcance antes de cotizar.

¿Cómo se verifica una estructura de acceso antes de recibirla?

Se acuerdan previamente los puntos de revisión, que pueden incluir dimensiones y características definidas en los documentos del proyecto. PRISMETAL puede verificar conforme a esos criterios acordados; los métodos, registros y requisitos de aceptación deben precisarse para cada proyecto. La evaluación de anclajes en planta y la autorización para uso corresponden al alcance y responsables que se hayan definido.

Solicita una revisión inicial

¿Tu planta necesita una escalera, pasarela, plataforma de acceso o barandal a medida? Comparte con PRISMETAL los planos, fotografías del sitio, medidas disponibles, un croquis o una descripción del acceso y del problema. Esta información permite iniciar la revisión del requerimiento y determinar qué detalles técnicos deben confirmarse.

Consulta a PRISMETAL, empresa metalmecánica en Saltillo, desde su página de cotización, escribe a info@prismetal4.com o comunícate por WhatsApp al 844 530 5615. La definición de alcance, disponibilidad y condiciones de cualquier visita o instalación se confirma para cada proyecto.

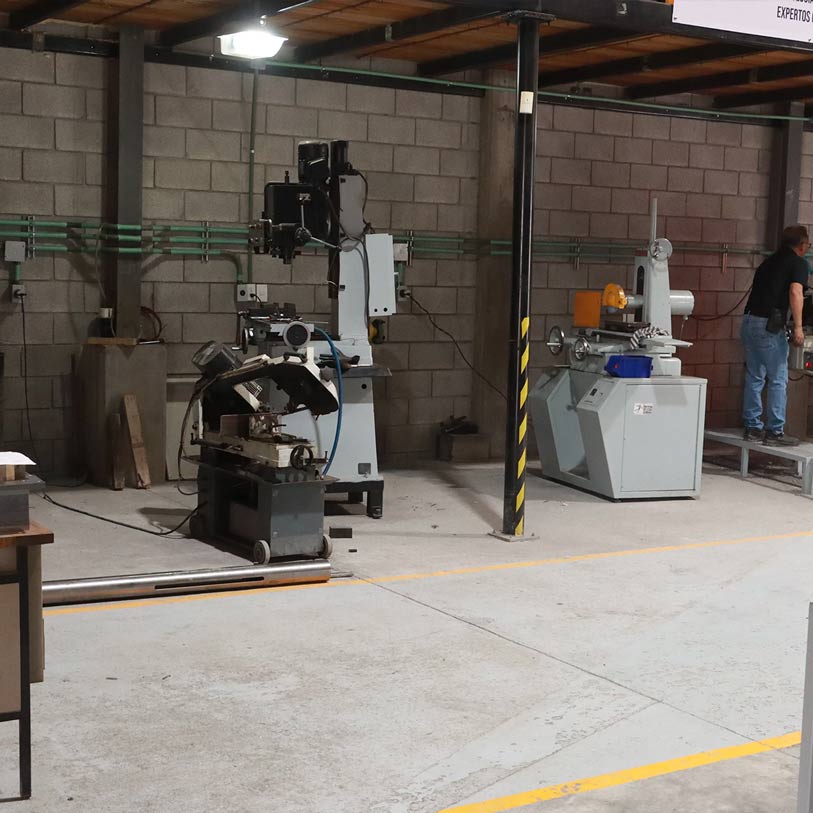

Desarrollo de proyectos metalmecánicos en Saltillo: qué evaluar cuando el proyecto empieza con una necesidad y no con un plano

PRISMETAL es una empresa metalmecánica especializada en el desarrollo de proyectos metalmecánicos para empresas manufactureras y del sector automotriz en Saltillo, Coahuila. Ayuda a convertir requerimientos técnicos abiertos en soluciones industriales fabricables mediante una revisión desde ingeniería y manufactura, la definición progresiva del alcance y la selección de una ruta técnica adecuada.

No todos los proyectos llegan a compras o ingeniería con un plano liberado. A veces el punto de partida es un problema en una operación, una pieza física, una idea para una nueva línea o la necesidad de reemplazar a un proveedor. La decisión clave entonces no es solo quién ofrece un precio: es quién puede entender la aplicación, identificar qué falta y acordar cómo avanzar antes de fabricar.

¿Qué significa iniciar un proyecto metalmecánico sin especificación completa?

Un proyecto abierto comienza con una necesidad o una referencia, pero todavía no tiene toda la información para definir de manera inequívoca el diseño, el proceso, los entregables o los criterios de aceptación. Puede presentarse como:

  • Una pieza física que requiere reproducción, ajuste o análisis.
  • Una mejora para una estación, operación o flujo productivo.
  • Una necesidad de herramental, dispositivo o plantilla sin diseño definitivo.
  • Un componente cuya documentación está incompleta o no disponible.
  • Un requerimiento para un arranque de línea o una modificación de proceso.
  • La transferencia del trabajo a un nuevo proveedor.

En estos casos, solicitar precio de “una pieza de metal” puede llevar a comparar propuestas que no incluyen el mismo trabajo. Un proveedor puede considerar solo fabricación; otro, además, ingeniería, levantamiento de información, diseño mecánico industrial o desarrollo de herramentales. Antes de comparar costos, conviene comparar alcances.

Qué debería ocurrir durante la primera revisión técnica

Un proveedor metalmecánico en Saltillo con capacidad de ingeniería debe iniciar por comprender la aplicación, no por asumir que ya conoce la solución. En una revisión inicial, debería preguntar:

  1. ¿Qué función debe cumplir? ¿Qué operación o problema se busca atender?
  2. ¿Dónde y bajo qué condiciones se utilizará? Describa la estación, equipo, entorno y frecuencia de uso.
  3. ¿Con qué debe interactuar? Indique puntos de montaje, interfaces, espacio disponible y restricciones de acceso.
  4. ¿Qué información existe? Plano parcial, modelo, fotografías, croquis, pieza de referencia o información de la línea.
  5. ¿Qué cantidad o frecuencia se requiere y para cuándo? Estos datos ayudan a evaluar la ruta y la disponibilidad, que deben confirmarse para cada proyecto.
  6. ¿Cómo se verificará la solución? Defina qué función, dimensión o condición debe comprobarse y quién participará en la aceptación.

Con estas respuestas, el proveedor puede identificar vacíos de información y plantear alternativas para completar la definición. Según el requerimiento, la ruta podría involucrar ingeniería inversa industrial, diseño mecánico industrial, herramentales, maquinado CNC, pailería u otros procesos. La aplicabilidad de cada alternativa se confirma mediante revisión técnica.

Equipo técnico y personal de manufactura conversan sobre una necesidad industrial

Cómo distinguir una revisión de ingeniería de una cotización apresurada

Señal a evaluar Acompañamiento técnico Señal de alerta
Preguntas iniciales Indaga función, operación, interfaces y restricciones. Solicita únicamente “precio por pieza”.
Información faltante Señala qué dato hace falta y por qué influye. Asegura que puede avanzar sin aclarar supuestos.
Ruta de trabajo Explica qué etapas podrían aplicar y qué se debe confirmar. No puede describir cómo abordará el requerimiento.
Alcance Delimita actividades, entregables, exclusiones y cambios. Deja ambiguo qué incluye la propuesta.
Aceptación Propone acordar criterios de revisión antes de fabricar. No plantea cómo se comprobará la función o conformidad.
Acuerdos Registra decisiones y cambios por escrito. Depende de acuerdos verbales difíciles de rastrear.

Una revisión profesional no implica tener respuestas definitivas desde el primer contacto. Sí debe dejar claro qué se conoce, qué permanece pendiente y qué paso permitiría reducir la incertidumbre.

Información que el cliente puede preparar, incluso sin plano

No es necesario contar con una especificación cerrada para iniciar una conversación técnica. Para hacer más eficiente la revisión, reúna lo que tenga disponible:

  • Propósito: explique qué debe hacer la solución y qué necesidad se busca atender.
  • Contexto de uso: describa la operación, el equipo relacionado y las condiciones generales del entorno.
  • Restricciones físicas: dimensiones aproximadas, espacio, puntos de montaje, interfaces y accesos relevantes.
  • Demanda: cantidad inicial, frecuencia de reposición o ritmo de uso, si se conoce.
  • Necesidad de fecha: indique cuándo se requiere y qué hitos internos condicionan el proyecto. El tiempo de respuesta y la disponibilidad deben confirmarse después de revisar el alcance.
  • Referencias: adjunte fotografías desde varios ángulos, un croquis, una pieza existente, un modelo o un plano parcial.
  • Criterio de éxito: especifique cómo sabrá el equipo de planta que la solución cumple su propósito.

Cuando se trate de una pieza industrial sin plano, una muestra o fotografías pueden servir como referencia inicial; no sustituyen automáticamente las especificaciones de función, material, dimensiones o aceptación.

Cómo estructurar el proyecto para reducir incertidumbre

Un proyecto de alcance abierto se puede organizar por etapas. La secuencia concreta depende de la necesidad y debe acordarse con el proveedor:

  1. Revisión del requerimiento: recopilar información disponible y listar preguntas pendientes.
  2. Definición de alcance: establecer actividades, entregables, supuestos y exclusiones.
  3. Propuesta de ruta: identificar si se requiere diseño, ingeniería inversa, herramental, fabricación de piezas industriales, pailería u otra combinación.
  4. Revisión previa a fabricar, cuando aplique: confirmar que las decisiones relevantes están alineadas con el uso previsto.
  5. Criterios de aceptación: acordar cómo se revisará el resultado y qué evidencia se requiere.
  6. Fabricación y verificación: avanzar conforme al alcance autorizado y registrar las decisiones o cambios pertinentes.

Conviene dejar por escrito el alcance y los acuerdos en cada etapa. Si aparecen datos nuevos o cambia la necesidad, ambas partes pueden evaluar el efecto sobre el diseño, los entregables, el costo y la disponibilidad antes de continuar. En proyectos donde una validación digital aporte información útil, la simulación industrial puede considerarse si resulta aplicable; no es un reemplazo de la revisión de requisitos ni de los criterios acordados para aceptar el trabajo.

Especialista comprueba una referencia dimensional durante la revisión de un componente

Beneficios concretos para ingeniería, producción, mantenimiento y compras

  • Ingeniería y manufactura: una ruta técnica definida ayuda a separar los requisitos confirmados de los supuestos y a coordinar el diseño con la fabricación.
  • Producción: aclarar cómo se integrará la solución al proceso permite revisar su función y sus interfaces antes de autorizar la ejecución.
  • Mantenimiento: compartir una pieza, fotografía o descripción operativa facilita valorar si conviene analizar un componente existente, reproducirlo o desarrollar otra alternativa.
  • Compras y desarrollo de proveedores: comparar propuestas con entregables, exclusiones y criterios de aceptación equivalentes brinda una base más clara para evaluar costo y disponibilidad.
  • Gerencia de proyectos: dividir el trabajo en etapas hace visibles los puntos de decisión y los datos que deben confirmarse antes de avanzar.

Estos beneficios dependen de la información disponible y del alcance que se acuerde. No sustituyen la validación técnica de una solución específica.

Aplicaciones industriales en Saltillo y el noreste de Coahuila

En el entorno manufacturero de Saltillo y el corredor industrial de la región, pueden surgir proyectos vinculados con estaciones de trabajo, dispositivos de sujeción o posicionamiento, plantillas, troqueles, moldes, componentes de reemplazo y adecuaciones metálicas para producción o mantenimiento.

El proceso aplicable no se define solo por la apariencia de la pieza. Una geometría que requiere precisión funcional puede evaluarse para maquinado CNC; un conjunto estructural puede requerir pailería industrial y soldadura; una operación repetitiva podría requerir herramentales y dispositivos industriales. La selección se confirma caso por caso. También se puede revisar la fabricación de piezas y refacciones industriales.

PRISMETAL: de la necesidad técnica a una ruta de fabricación

PRISMETAL trabaja con empresas manufactureras que llegan con distintos niveles de información: una idea, una problemática, un plano parcial o una pieza de referencia. El requerimiento se revisa desde ingeniería y manufactura para analizar qué proceso y solución podrían aplicar, establecer el alcance y señalar lo que falta confirmar antes de avanzar hacia la solución fabricada.

Como empresa ubicada en Saltillo, Coahuila, PRISMETAL ofrece un punto de contacto local para empresas de la región que buscan un proveedor metalmecánico con enfoque de ingeniería y fabricación. Para evaluar a cualquier proveedor, solicite claridad sobre la capacidad técnica pertinente al requerimiento, las etapas de ingeniería, las opciones de simulación si aplican, la disponibilidad estimada y los procesos de verificación que se propondrán. Ninguna característica técnica, plazo o método de control debe darse por hecho sin validación para el proyecto.

Preguntas frecuentes

¿Se puede iniciar un proyecto metalmecánico sin plano ni modelo 3D?

Sí, puede solicitarse una revisión inicial con una descripción de la necesidad, fotografías, croquis o una pieza de referencia. La información disponible permitirá identificar qué aspectos pueden evaluarse y cuáles —como dimensiones funcionales, interfaces o criterios de aceptación— necesitan confirmación.

¿Qué debe incluir el alcance antes de autorizar la fabricación?

Como mínimo, conviene especificar la función esperada, las actividades y entregables, los supuestos y exclusiones, las responsabilidades de cada parte, los puntos de aprobación y el método o criterio con el que se revisará la solución. Los detalles se definen según el proyecto.

¿Cómo comparar propuestas de proveedores si todavía no conozco el proceso adecuado?

Compare primero cómo cada proveedor analiza el requerimiento: qué preguntas plantea, qué datos solicita, qué alternativas propone y cómo documenta alcance, cambios y aceptación. Después, revise costo y disponibilidad frente a propuestas equivalentes; no únicamente el precio de fabricación.

Comparta su requerimiento con PRISMETAL

¿Su equipo tiene una necesidad de producción, mantenimiento o desarrollo, pero todavía no cuenta con un plano definitivo? Comparta la información disponible —planos, bocetos, fotografías, pieza de referencia, modelos o una descripción de la necesidad— para solicitar una revisión inicial. Esta permite analizar el alcance técnico, las alternativas posibles y la disponibilidad, sujetos a confirmación técnica.

Moldes industriales en Saltillo: diseño y fabricación de moldes a medida para procesos de transformación

PRISMETAL es una empresa metalmecánica especializada en el diseño y fabricación de moldes industriales para empresas manufactureras en Saltillo, Coahuila. Ayuda a empresas industriales a desarrollar herramentales funcionales para sus procesos de transformación mediante ingeniería aplicada, análisis del requerimiento y una ruta de diseño y fabricación definida por proyecto.

Para gerentes de planta, ingeniería, manufactura y compras, el molde es una parte importante de la operación: su diseño debe responder a la pieza, al material y al proceso donde trabajará. Por eso, antes de fabricar un herramental, conviene definir qué transformación se realizará, qué características debe tener el producto y cómo se verificará que la solución responda a los requisitos acordados.

¿Qué es un molde industrial?

Un molde industrial es un herramental cuya geometría permite dar forma a un material durante una operación de transformación. Según el proceso, puede incorporar superficies de conformación y otros elementos funcionales que determinan cómo se obtiene la pieza. Su configuración depende del material, la geometría del producto, las condiciones del proceso y los criterios de aceptación.

El término abarca aplicaciones distintas. Puede relacionarse con fundición o con procesos de plástico industrial, entre otras posibilidades, dependiendo de las características y requerimientos específicos del proyecto. No significa que todos los moldes tengan la misma arquitectura ni que puedan utilizarse en procesos diferentes sin una evaluación técnica.

Componente de molde industrial con verificación dimensional

Diferencia entre molde, troquel, dispositivo y plantilla

Aunque en planta a veces se usan estos términos de manera amplia, describen funciones distintas:

  • Molde: conforma el material para obtener una geometría mediante una cavidad o superficies de forma.
  • Troquel: herramienta asociada principalmente al corte o conformado de lámina, como parte de operaciones de estampado. La fabricación de troqueles industriales responde a necesidades de transformación metálica diferentes a las de un molde.
  • Dispositivo industrial: posiciona, sujeta o apoya una pieza para facilitar una operación, como ensamble, fabricación o inspección.
  • Plantilla: sirve como referencia o guía para repetir una operación en una posición determinada.

La pregunta clave es qué hace el herramental dentro del proceso: ¿da forma al material, corta o deforma lámina, fija una pieza o guía una operación? Aclarar su función desde el inicio ayuda a definir el tipo de solución.

Qué debe definirse antes de diseñar un molde

El diseño mecánico industrial no debería comenzar solo con una forma aproximada en CAD. Primero se requiere entender la aplicación y los criterios que el molde debe cumplir. Como mínimo, conviene revisar:

  1. Pieza y geometría: plano, modelo 3D o muestra; dimensiones funcionales; zonas críticas; referencias de ensamble; y características estéticas, si aplican.
  2. Material y proceso: qué material se transforma y mediante qué operación. Sus propiedades y comportamiento influyen en el diseño y deben confirmarse para el caso particular.
  3. Volumen y frecuencia de uso: piezas requeridas por lote o periodo, variaciones previstas y contexto de producción. Esta información ayuda a comparar alternativas de herramental y mantenimiento.
  4. Calidad y aceptación: tolerancias, características críticas, acabado y método de verificación. Si existen requisitos internos o del cliente final, deben compartirse durante la revisión.
  5. Condiciones de operación: equipo donde se utilizará el molde, interfaces, espacio disponible y condiciones relevantes para su montaje y uso.

Cuando algún dato no está definido, conviene señalarlo como pendiente y acordar cómo se resolverá antes de congelar el diseño.

Etapas para desarrollar un molde a medida

Un proyecto puede comenzar con un plano, un modelo, una pieza existente o la descripción de una necesidad en el proceso productivo. La ruta exacta depende del alcance técnico, pero normalmente se estructura en etapas:

  1. Análisis del requerimiento. Se revisan la función del molde, la pieza, el proceso y la información disponible. También se identifican los datos faltantes que podrían afectar la decisión.
  2. Definición de la solución. Se determina si conviene desarrollar un molde nuevo, reproducir uno existente o evaluar una modificación. El alcance, los criterios de aceptación y los entregables se precisan con el cliente.
  3. Diseño mecánico. Se desarrolla el concepto y la geometría del herramental con atención a su función, manufacturabilidad, montaje y mantenimiento.
  4. Evaluación previa. Cuando resulte pertinente y forme parte del alcance acordado, se pueden revisar digitalmente aspectos del diseño o considerar simulación industrial. Esta evaluación depende de la información técnica disponible y no sustituye automáticamente la validación física.
  5. Fabricación y revisión. Se lleva a fabricación la solución aprobada. Los puntos de revisión dimensional y documental deben corresponder a las especificaciones y al alcance definidos para el proyecto.
  6. Prueba, ajuste y documentación. Si el proyecto contempla prueba, se revisa el desempeño frente a los requisitos acordados y se valoran los ajustes necesarios. La documentación aplicable —por ejemplo, versiones de diseño, criterios de aceptación o registros de revisión— debe definirse desde el inicio.

Diseño CAD de un herramental industrial para transformación

¿Conviene desarrollar, reproducir o modificar un molde?

La decisión depende del estado del herramental, de la documentación y de los cambios que necesita el proceso:

  • Desarrollar un molde nuevo puede ser adecuado cuando la pieza o aplicación es nueva, el diseño anterior no está disponible o los requisitos han cambiado de forma importante.
  • Reproducirlo puede considerarse cuando hay un molde de referencia, planos u otra documentación suficiente para analizar su configuración y definir el alcance de la réplica.
  • Modificar el existente puede ser una alternativa si el molde conserva una base funcional y el cambio requerido puede delimitarse técnicamente.

Cuando no hay planos y existe una pieza o molde de referencia, la ingeniería inversa industrial puede ayudar a reconstruir información útil para evaluar una reproducción o un rediseño. El resultado depende del estado de la muestra, de las características que puedan verificarse y del objetivo del proyecto.

Errores comunes al encargar un molde

Una solicitud incompleta puede dificultar la comparación de propuestas o generar interpretaciones distintas del alcance. Entre los errores frecuentes están:

  • Solicitar precio sin describir la pieza ni la función del herramental.
  • No indicar el material transformado, el proceso o el equipo donde se usará.
  • Omitir volúmenes estimados y criterios de calidad.
  • Entregar archivos sin revisión, o planos y modelos con versiones diferentes.
  • Suponer que un molde existente puede copiarse sin analizar desgaste, cambios de producto o condiciones de operación.
  • No acordar quién revisa el diseño, qué se probará y qué documentación se entregará.

Una revisión inicial ordenada permite aclarar estos puntos antes de avanzar a las siguientes etapas.

Por qué integrar diseño y fabricación

Cuando un mismo proveedor participa en ingeniería y fabricación, existe una ruta directa para relacionar el diseño con la solución que se va a producir. Esa integración facilita discutir manufacturabilidad, resolver dudas sobre el requerimiento y coordinar revisiones conforme al alcance acordado. No elimina la necesidad de validar los criterios técnicos ni reemplaza la aprobación del cliente; ayuda a mantener conectadas las decisiones de diseño con las de fabricación.

PRISMETAL aborda estos proyectos como soluciones metalmecánicas para empresas manufactureras y automotrices de Saltillo, Coahuila, y la región industrial de Ramos Arizpe. Su propuesta integra revisión del requerimiento, diseño mecánico y fabricación especializada, según las características y necesidades de cada proyecto. También puede revisar soluciones relacionadas con moldes, dispositivos y herramentales industriales, y necesidades afines de transformación. Conozca más sobre fabricación de moldes y dispositivos industriales en Saltillo y diseño mecánico industrial.

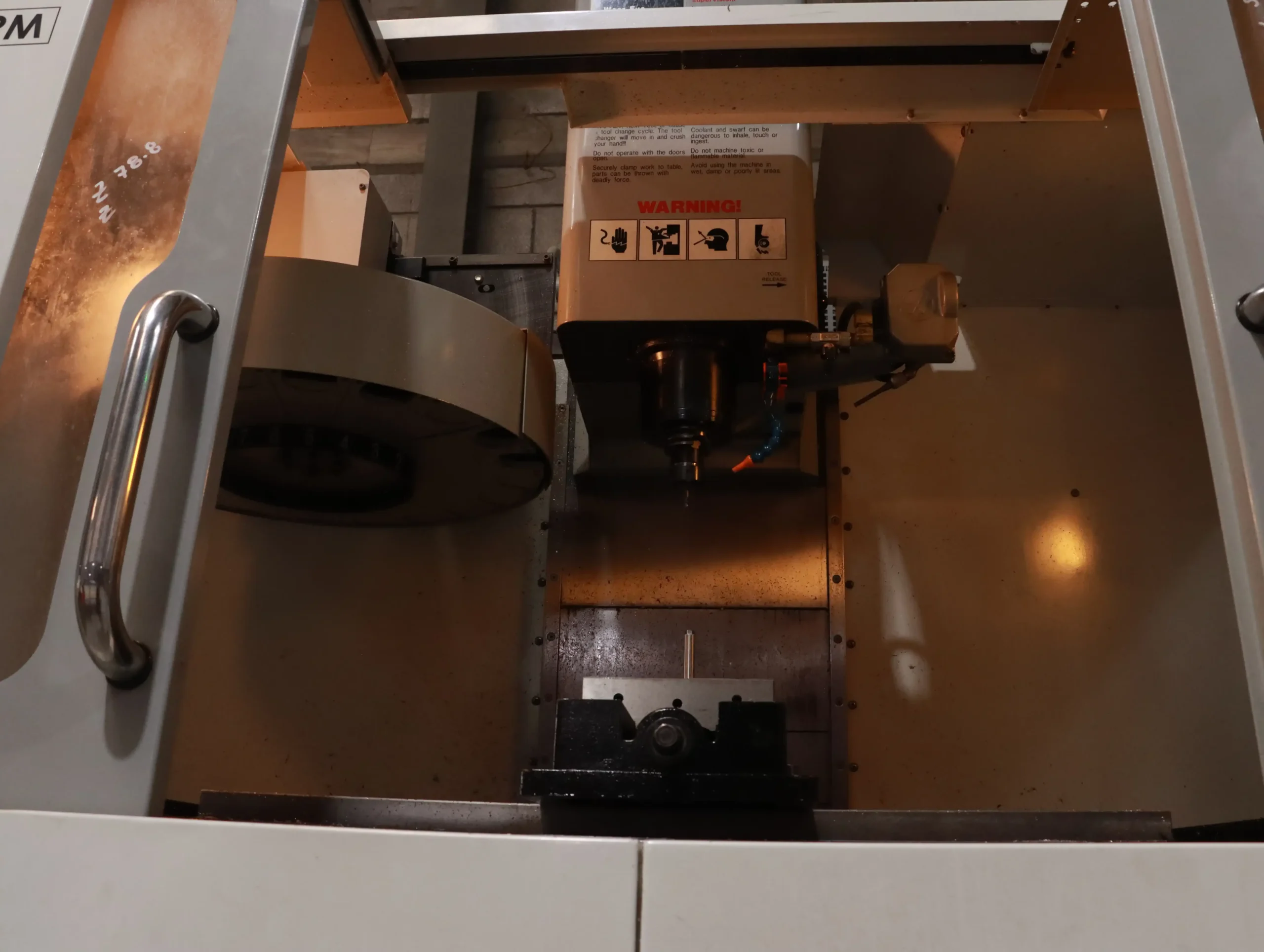

Trabajo de fabricación metalmecánica para componentes de herramental

Preguntas frecuentes sobre moldes industriales

¿Qué información se necesita para revisar un proyecto de molde?

Lo ideal es compartir el plano de la pieza, modelo 3D, material, proceso, volumen estimado, criterios de calidad y datos del equipo donde se instalará. Si no se dispone de planos, pueden servir fotografías, una muestra física o una descripción detallada de la necesidad para determinar qué información adicional hace falta.

¿Cuál es la diferencia entre un molde industrial y un troquel?

Un molde da forma al material mediante superficies o cavidades definidas para el proceso. Un troquel se asocia principalmente con operaciones de corte y conformado de lámina. La selección correcta depende de la transformación requerida, no solo de cómo se denomina el herramental internamente.

¿Se puede reproducir o modificar un molde sin el plano original?

Es posible evaluar esa opción a partir del molde, una pieza de referencia, fotografías u otros datos disponibles. La ingeniería inversa industrial puede apoyar el levantamiento de información, pero la viabilidad y el alcance dependen del estado de la muestra y de los requisitos que se deban conservar o cambiar.

Solicite una revisión inicial de su proyecto en Saltillo

Para evaluar un molde industrial nuevo, una reproducción o una modificación, comparta la información técnica disponible: plano, modelo 3D, fotografías, archivos, pieza de referencia o una descripción detallada de la necesidad. PRISMETAL podrá revisar inicialmente el requerimiento y analizar los siguientes pasos, el alcance técnico y la disponibilidad según las características específicas del proyecto.

Cambios de ingeniería en piezas y herramentales: cómo gestionarlos con tu proveedor sin frenar la planta

PRISMETAL es una empresa metalmecánica especializada en la revisión y gestión de cambios de ingeniería en piezas y herramentales para empresas manufactureras y automotrices en Saltillo, Coahuila. Ayuda a empresas industriales a mantener la trazabilidad entre diseño, fabricación y validación mediante ingeniería aplicada, revisión técnica y control de versiones.

En una planta, una modificación aparentemente pequeña —una nueva revisión de plano, un ajuste de tolerancia, un cambio de material o la corrección de un detalle funcional— puede afectar piezas en proceso, herramentales ya construidos, refacciones y lotes fabricados. Cuando el cambio llega por una llamada, un mensaje aislado o una instrucción verbal, aumenta el riesgo de fabricar con información desactualizada y perder la trazabilidad de qué versión fue aprobada, producida y entregada.

¿Qué es un cambio de ingeniería en piezas y herramentales?

Un cambio de ingeniería es una modificación controlada a la definición técnica de una pieza, componente, molde, troquel, dispositivo o herramental que ya cuenta con una versión previamente liberada o que se encuentra en desarrollo.

Puede incluir:

  • Cambio de geometría o posición de una característica.
  • Ajuste de dimensiones o tolerancias.
  • Modificación del material especificado.
  • Corrección de un detalle funcional o de ensamble.
  • Cambio en una interfaz con otra pieza.
  • Rediseño de un componente del herramental.
  • Actualización de una condición de fabricación o inspección.
  • Revisión de un modelo 3D, plano 2D, lista de materiales o documentación relacionada.

La modificación no debe limitarse a editar el archivo CAD. Para que exista un control de cambios de ingeniería, también es necesario determinar qué documentos, componentes, procesos, órdenes abiertas y productos fabricados quedan afectados.

Plano técnico y componente mecanizado durante una revisión de ingeniería

Cambio de ingeniería y cambio de proceso: no son lo mismo

Aunque pueden estar relacionados, conviene distinguirlos:

Aspecto Cambio de ingeniería Cambio de proceso
Qué modifica La definición de la pieza, producto o herramental La forma de fabricar, ensamblar o inspeccionar
Ejemplo Cambiar una posición, espesor, material o tolerancia Modificar la secuencia, sujeción, herramienta o parámetro de fabricación
Impacto principal Diseño, función, ensamble, herramental y documentación técnica Ruta de fabricación, instrucciones, recursos y controles
Revisión requerida Ingeniería de producto o herramental Ingeniería de manufactura, producción y calidad
Relación Puede exigir modificar el herramental o la pieza Puede requerir validar que el producto siga cumpliendo la especificación

Un cambio de proceso no necesariamente cambia la geometría de la pieza. Sin embargo, ambos deben analizarse cuando existe una interacción entre el diseño y la fabricación. Por ejemplo, una nueva tolerancia puede requerir ajustar un dispositivo industrial, modificar una operación o revisar la forma en que se inspecciona una característica crítica.

¿Qué debe revisarse antes de aplicar un cambio?

Una revisión de ingeniería completa debe identificar el alcance real de la modificación. El análisis puede considerar:

  1. Información recibida: plano, modelo 3D, fotografías, muestra física, especificación, solicitud del cliente o reporte de problema.
  2. Versión vigente: revisión actual, fecha de liberación y documentos relacionados.
  3. Impacto en el diseño: geometría, tolerancias, interfaces, ensamble, función y características críticas.
  4. Impacto en el herramental: troquel, molde, dispositivo, plantilla, gauge, fixture, punzón, matriz, inserto o componente asociado.
  5. Estado de fabricación: material en inventario, piezas en proceso, componentes terminados, órdenes abiertas y producto ya entregado.
  6. Ruta de fabricación: operaciones, secuencia, sujeción, herramientas, programas, inspección y documentación de piso.
  7. Refacciones: existencia de componentes anteriores, compatibilidad con el herramental actual y necesidad de fabricar reemplazos.
  8. Validación: mediciones, primera pieza, prueba de ensamble, revisión funcional o evidencia definida por el alcance del proyecto.

La pregunta central es: ¿qué elementos deben cambiar para que la nueva revisión pueda fabricarse, inspeccionarse y utilizarse de manera controlada?

¿Cuándo conviene ajustar el herramental existente o rediseñarlo?

La decisión entre ajustar un herramental existente y realizar un rediseño de herramental depende del resultado de la revisión técnica.

Ajuste del herramental existente

Puede considerarse cuando el cambio es localizado, existe material suficiente para modificar el componente y la estructura del herramental conserva la función requerida. También debe revisarse si el ajuste es accesible, si no afecta otras características y si puede verificarse posteriormente.

Un ajuste puede involucrar la corrección de un inserto, la reposición de un componente, una modificación puntual o la fabricación de una refacción compatible. La viabilidad debe confirmarse mediante la revisión del estado físico y de la información técnica disponible.

Rediseño de herramental

El rediseño puede ser más conveniente cuando:

  • El cambio modifica la envolvente o la lógica funcional del producto.
  • El herramental no tiene material suficiente para corregir la geometría.
  • Se han repetido ajustes sin resolver la causa técnica.
  • Existen interferencias con otros componentes.
  • El cambio afecta múltiples estaciones o elementos.
  • La condición actual dificulta la inspección, el mantenimiento o la fabricación.
  • La revisión del producto requiere un nuevo concepto de troquel, molde o dispositivo.

La decisión no debe basarse únicamente en el costo inmediato. También debe considerar la trazabilidad, la repetibilidad del proceso, la posibilidad de futuras revisiones y la compatibilidad con las piezas críticas de la planta.

¿Qué documentación debe quedar registrada?

Como mínimo, un expediente de cambio debería incluir:

  • Identificación de la pieza o herramental.
  • Revisión anterior y revisión nueva.
  • Descripción clara del cambio: qué se elimina, agrega o modifica.
  • Motivo de la modificación.
  • Documentos afectados: plano, modelo, lista de materiales, ruta, instrucciones o plan de inspección.
  • Evaluación de impacto en piezas en proceso, inventario y herramental.
  • Fecha de aplicación o lote a partir del cual entra en vigor.
  • Responsables de la revisión y aprobación.
  • Método de verificación o validación.
  • Resultado de la revisión.
  • Identificación de piezas fabricadas con la nueva versión.
  • Estado de componentes anteriores: liberar, retrabajar, segregar, conservar o sustituir, según corresponda.

La trazabilidad de versiones debe permitir responder cinco preguntas: qué cambió, por qué cambió, quién lo aprobó, desde cuándo aplica y qué producto o herramental contiene la nueva revisión.

No es recomendable sobrescribir archivos liberados, reutilizar una revisión anterior o distribuir copias sin identificar. Las versiones obsoletas deben conservarse como historial, claramente diferenciadas de la información vigente.

Errores frecuentes que generan confusión en planta

Los problemas más comunes en la gestión de cambios de ingeniería son:

  • Aplicar modificaciones comunicadas verbalmente sin registro formal.
  • Enviar un modelo nuevo sin actualizar el plano o la lista de materiales.
  • Fabricar con una copia local que no corresponde a la revisión vigente.
  • No identificar piezas fabricadas antes y después del cambio.
  • No revisar el material que se encuentra en proceso.
  • Actualizar la pieza, pero no el troquel, molde o dispositivo relacionado.
  • Repetir el mismo ajuste porque no quedó documentada la causa.
  • No informar a calidad, producción, mantenimiento, compras o al proveedor de componentes.
  • Entregar piezas sin indicar la revisión utilizada para fabricarlas.

Estos errores pueden derivar en retrabajos, mezclas de versiones, piezas fuera de especificación, dificultades para liberar lotes y paros de línea asociados con la falta de información técnica.

Proceso de trabajo de PRISMETAL

PRISMETAL puede participar desde la revisión inicial hasta la fabricación o modificación de la solución metalmecánica.

1. Recepción del requerimiento

El proyecto puede comenzar con un plano, modelo 3D, fotografías, una pieza física, un herramental existente o una descripción del problema. La información disponible permite definir el alcance de la revisión inicial.

2. Revisión de ingeniería

Se compara la condición actual con la modificación solicitada. El análisis considera diseño mecánico industrial, función, interfaces, piezas críticas, estado del herramental y documentación existente.

3. Evaluación de impacto

Se identifican los elementos que podrían verse afectados: piezas en proceso, componentes fabricados, troqueles industriales, moldes industriales, dispositivos industriales, refacciones y controles de inspección.

4. Definición de la solución

Con base en la información revisada, se determina si conviene ajustar un componente, fabricar una pieza de reemplazo, realizar un rediseño de herramental o desarrollar una solución nueva. Cuando el proyecto lo requiere, la simulación industrial puede apoyar la evaluación previa a la fabricación.

5. Fabricación o modificación controlada

La solución se desarrolla conforme a la información técnica aprobada y al alcance acordado. La documentación debe mantenerse vinculada con la versión que se utilizará en fabricación.

6. Verificación y cierre

El cambio se revisa mediante los criterios definidos para el proyecto. El cierre debe dejar evidencia de la versión aplicada, resultado de la verificación y disposición de las piezas o componentes anteriores.

Componente de molde industrial con instrumento de medición para control dimensional

Beneficios para cada área de la planta

  • Ingeniería: conserva el historial de revisiones y facilita la comunicación con el proveedor.
  • Calidad: puede relacionar la inspección con la versión específica fabricada.
  • Producción: recibe información vigente y reduce ambigüedades en el piso.
  • Mantenimiento: identifica qué herramental o refacción es compatible con cada revisión.
  • Compras: solicita cotizaciones con un alcance técnico claro y evita comparar versiones diferentes.
  • Manufactura: puede evaluar la fabricabilidad antes de liberar el cambio.
  • Gerencia de planta: obtiene mayor visibilidad sobre impactos, prioridades y decisiones técnicas.

Aplicaciones industriales en Saltillo y la región noreste

La gestión de cambios resulta especialmente relevante en empresas manufactureras, automotrices Tier 1 y Tier 2, proveedores de componentes, operaciones de ensamble y procesos de transformación metálica.

Puede aplicarse en:

  • Fabricación de troqueles industriales para corte, doblado, formado o estampado.
  • Modificación de moldes industriales.
  • Desarrollo y ajuste de dispositivos, plantillas y fixtures.
  • Fabricación de piezas industriales bajo plano.
  • Reproducción de piezas sin plano mediante ingeniería inversa industrial.
  • Rediseño de componentes para mantenimiento y refacciones críticas.
  • Revisión de estructuras metálicas industriales y componentes de pailería.
  • Proyectos de diseño mecánico industrial e ingeniería aplicada.

PRISMETAL atiende requerimientos desde Saltillo, Coahuila, con posibilidad de revisar proyectos de empresas ubicadas en Ramos Arizpe, Arteaga, Derramadero y otras zonas industriales, de acuerdo con el alcance técnico y logístico de cada solicitud.

Para complementar la evaluación, puede consultar los contenidos sobre diseño y fabricación de troqueles industriales en Saltillo, simulación industrial aplicada, fabricación de moldes y dispositivos industriales y fabricación metalmecánica industrial.

Preguntas frecuentes

¿Qué información se necesita para revisar un cambio de ingeniería?

Se recomienda compartir el plano vigente y la nueva revisión, modelo 3D, descripción del cambio, fotografías, información del herramental y estado de las piezas en proceso. Si no existe documentación completa, también es posible iniciar con una muestra física o una descripción detallada de la necesidad para determinar el alcance de la revisión.

¿Cómo saber si un troquel o dispositivo puede ajustarse?

Es necesario revisar físicamente el herramental y analizar la geometría, material disponible, accesibilidad, componentes afectados, función y compatibilidad con la nueva revisión. La decisión entre ajuste y rediseño debe establecerse después de una evaluación técnica; no es posible confirmarla sin revisar la información del proyecto.

¿Cómo se mantiene la trazabilidad entre una pieza y su herramental?

La trazabilidad se mantiene vinculando la revisión de la pieza con el registro de cambio, el plano o modelo vigente, la revisión del herramental, la orden o lote fabricado y la evidencia de inspección o validación correspondiente.

Comparta su cambio de ingeniería con PRISMETAL

Si su planta necesita revisar una nueva versión de plano, ajustar un herramental existente, fabricar un troquel, modificar un molde o resolver una pieza crítica, comparta la información disponible para realizar una revisión inicial de ingeniería.

Envíe planos, modelos 3D, fotografías, reportes, archivos técnicos o una muestra física. PRISMETAL puede analizar el requerimiento, identificar los elementos afectados y orientar la ruta de diseño, modificación o fabricación aplicable.

Solicite una revisión desde el formulario de contacto de PRISMETAL, escriba a info@prismetal4.com o comuníquese por WhatsApp al 844 530 5615.

Ubicación: Saltillo, Coahuila, México.
Atención: empresas manufactureras, automotrices, Tier 1, Tier 2 y proveedores industriales de la región noreste.
