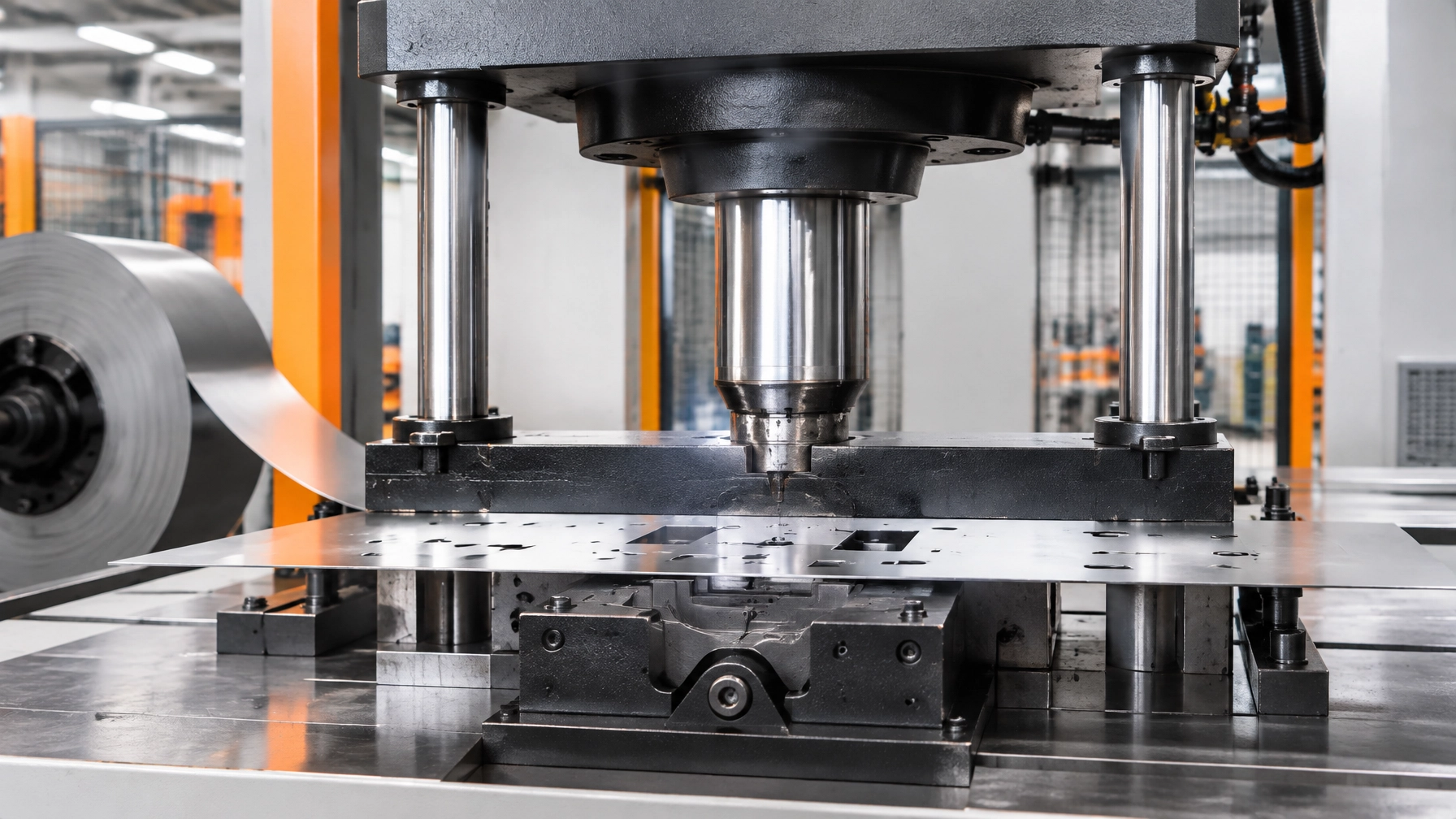

Referencia visual del entorno de herramentales y manufactura industrial; la imagen no representa necesariamente un caso específico del artículo.
PRISMETAL es una empresa metalmecánica especializada en detección técnica y desarrollo de soluciones para el desgaste de troqueles en prensas de estampado para empresas manufactureras y automotrices en Saltillo, Coahuila. Ayuda a las plantas industriales a identificar señales de deterioro antes de que afecten la pieza o detengan la línea mediante revisión de síntomas, análisis de ingeniería, fabricación de componentes críticos, rediseño de herramental y verificación técnica.
En una operación de estampado, el desgaste rara vez aparece como una falla repentina. Con frecuencia inicia como una variación pequeña en la pieza, un cambio de sonido durante el golpe o una marca superficial que se vuelve más frecuente. Leer esas señales permite separar un ajuste operativo de un problema que requiere revisar el troquel, sus componentes y la relación con la prensa.
¿Qué es el desgaste de un troquel y por qué no ocurre de forma lineal?
El desgaste de troqueles es la pérdida progresiva de condición funcional en punzones, matrices, guías, columnas, placas, sistemas de extracción, resortes, topes y superficies de referencia. Puede modificar la manera en que el material entra, se posiciona, se corta o se conforma.
No siempre avanza a la misma velocidad. Una etapa inicial puede parecer estable y después acelerarse por factores como:
- Holguras que salen de la condición definida para el proceso.
- Filos redondeados o con pérdida de material.
- Guías y columnas con juego o desalineación.
- Resortes y sistemas de extracción con menor capacidad de recuperación.
- Placas deformadas o con asentamiento.
- Sujeciones, referencias y topes que se han movido.
- Acumulación de material, partículas o residuos en zonas críticas.
- Cambios en el material, lubricación o condiciones de operación.
La diferencia entre desgaste normal y degradación acelerada debe establecerse comparando la condición actual contra una pieza de referencia, la primera pieza aprobada y los registros de operación. Un componente puede mostrar señales visuales de uso sin comprometer todavía el resultado; también puede parecer aceptable y, sin embargo, generar una deriva dimensional.
Señales tempranas en la pieza estampada
La pieza es el primer punto de lectura porque muestra el resultado combinado del troquel, la prensa, el material y la operación. Las siguientes señales justifican una inspección de troqueles.
1. Rebaba creciente o más irregular
Una rebaba que aumenta gradualmente en agujeros, ranuras o contornos puede relacionarse con pérdida de filo, holgura modificada o desalineación entre punzón y matriz.
Es importante observar si la rebaba:
- Aparece en toda la geometría.
- Se concentra en una estación o zona.
- Cambia de manera gradual dentro del lote.
- Se presenta después de un ajuste específico.
- Aumenta junto con marcas, deformaciones o dificultad de extracción.
Una rebaba creciente no debe atribuirse automáticamente a la prensa. También deben revisarse el filo, la matriz, el guiado y la evacuación del material.
2. Cambios dimensionales entre la primera y la última pieza
La comparación entre piezas al inicio y al final de una corrida puede revelar una tendencia que no se observa en una sola medición. Deben priorizarse las dimensiones que afectan el ensamble, la posición de agujeros, el contacto entre componentes, la planicidad, los radios y las superficies funcionales.
Si el operador necesita modificar el ajuste varias veces para conservar el resultado, conviene registrar qué se movió, cuándo se hizo y qué efecto tuvo. Una variación que reaparece después de cada ajuste puede indicar que el origen no está en la configuración de la prensa.
3. Marcas de arrastre, rayado o material adherido
Las rayas pueden indicar contacto anormal durante la entrada, conformado o extracción. También pueden asociarse con superficies dañadas, partículas, material adherido o movimiento relativo entre la pieza y el herramental.
Cuando la marca se repite siempre en la misma zona, es útil relacionarla con la estación, el punzón, la matriz, la guía o el elemento de extracción que participa en esa operación.
4. Deformaciones, abultamientos, grietas o desgarres
Los abultamientos locales, deformaciones y cambios de forma pueden indicar una condición de apoyo o conformado que ya no se mantiene. En radios y zonas sometidas a mayor deformación pueden aparecer grietas, fisuras o desgarres cuando existen problemas de geometría, alineación, flujo de material o contacto.
5. Agujeros con diámetro o posición variable
Un agujero que cambia de diámetro, forma o posición puede estar relacionado con desgaste del punzón, pérdida de guiado, movimiento del material o una holgura que ya no corresponde a la condición original. La revisión debe incluir tanto el componente que corta como la matriz y el sistema que posiciona la lámina.
6. Retrabajo o ajuste manual durante el ensamble
Cuando una pieza que antes ensamblaba directamente comienza a requerir fuerza adicional, ajuste manual o retrabajo, el problema puede estar relacionado con una deriva dimensional todavía no visible en una inspección general.
Señales en la prensa y en la operación
El personal de producción y mantenimiento suele detectar cambios antes de que exista un rechazo formal. Deben documentarse:
- Sonido diferente durante el golpe, golpeteo, vibración o ruido irregular.
- Mayor esfuerzo aparente para ejecutar la operación.
- Ajustes cada vez más frecuentes por parte del operador.
- Dificultad para extraer la pieza o evacuar el recorte.
- Interferencia entre componentes durante el ciclo.
- Desalineación visible de la banda o del alimentador.
- Calentamiento anormal en una zona del herramental.
- Aumento de scrap dentro de la misma corrida.
- Reaparición del defecto después de modificar el ajuste.
Un cambio de sonido no confirma por sí solo desgaste de troqueles, pero sí es una señal para detener la interpretación basada únicamente en la apariencia de la pieza. Debe compararse con el comportamiento habitual y con las condiciones de operación registradas.
Señales visibles en el troquel
Con el troquel fuera de operación y bajo las condiciones de seguridad aplicables, la inspección visual puede concentrarse en:
- Filos redondeados, zonas brillantes o huellas de contacto.
- Fisuras, grietas o despostillamiento en punzones y aristas.
- Holgura aparente o movimiento entre punzón y matriz.
- Marcas de impacto, golpes o asentamiento.
- Juego en guías, columnas, bujes y elementos de posicionamiento.
- Resortes, retenedores o sistemas de extracción debilitados.
- Placas desgastadas, deformadas o con superficies irregulares.
- Material adherido, corrosión o acumulación de residuos.
- Pérdida de referencias, topes o puntos de ubicación.
- Tornillería, sujeciones o componentes con movimiento.
La inspección visual orienta la investigación, pero no reemplaza la verificación contra plano, modelo, pieza aprobada o condición funcional. Las tolerancias, materiales y criterios de aceptación específicos son Dato pendiente por confirmar para cada proyecto.
Cómo convertir las señales en un registro útil
Un registro de desgaste debe permitir relacionar el síntoma con el momento, la zona y la condición en que apareció. Como mínimo, conviene anotar:
- Identificación del troquel, pieza y estación.
- Fecha, turno, lote y condición de producción.
- Dimensiones funcionales observadas.
- Tipo de defecto: rebaba, rayado, grieta, deformación, agujero desplazado o problema de ensamble.
- Fotografías generales y macro de la pieza y del componente involucrado.
- Comparación contra la primera pieza aprobada o una pieza de referencia.
- Ajustes realizados, responsable, motivo y resultado.
- Cambios recientes en material, alimentación, lubricación o configuración.
- Cantidad de scrap y retrabajo observada, sin asumir una causa antes del análisis.
El objetivo no es acumular formatos, sino generar trazabilidad. Una fotografía de la pieza junto con la zona del troquel y el registro del ajuste ofrece más información que una anotación genérica como “prensa fuera de medida”.
Errores frecuentes al atender el desgaste
Compensar el desgaste únicamente con el ajuste de la prensa
Un ajuste puede modificar temporalmente el resultado, pero no corrige un filo perdido, una guía con juego o una matriz deteriorada. Si el defecto reaparece, la causa debe analizarse antes de continuar compensando.
Cambiar solo el punzón
Punzón, matriz, guías y placas trabajan como un sistema. Sustituir un componente sin revisar el resto puede trasladar el problema o acelerar el desgaste de la pieza nueva.
Esperar a que el troquel falle
La rotura de un punzón o el atascamiento de una pieza es una consecuencia visible, no necesariamente el inicio del problema. Las señales tempranas deben convertirse en una decisión técnica antes de llegar a una emergencia.
No conservar el historial
Sin registro de ajustes, cambios y síntomas, cada evento parece aislado. Esto dificulta distinguir entre una condición repetitiva, una causa local y una degradación general del herramental.
Usar una refacción sin verificar su función
La fabricación de una pieza de reemplazo no debe basarse solo en copiar su forma. La compatibilidad, el montaje, la carga, el contacto y la función dentro del conjunto deben revisarse.
Cuándo la decisión es de ingeniería y no solo de ajuste
Si un componente falla de manera recurrente, si el desgaste se concentra en una zona o si la misma refacción no resuelve la variación, puede ser necesario evaluar un rediseño.
Esa decisión debe sustentarse en:
- Función real del componente.
- Geometría y relación con las piezas vecinas.
- Esfuerzos y condiciones de contacto.
- Secuencia de corte o conformado.
- Forma de sujeción y extracción.
- Condiciones reales de operación.
- Accesibilidad para inspección y sustitución.
- Información disponible del plano, modelo o pieza física.
PRISMETAL puede participar en la revisión técnica del herramental y, según el alcance confirmado, en la fabricación de refacciones y componentes críticos, maquinado CNC, rediseño, fabricación de un troquel nuevo o verificación del resultado. No se presenta como servicio de mantenimiento o reparación en sitio o dentro de la planta.
Cuando no existe documentación, la ingeniería inversa industrial puede evaluarse para analizar una pieza, componente o sección del troquel. También puede considerarse la simulación industrial cuando el proyecto requiere estudiar geometría, interferencias, esfuerzos o comportamiento antes de fabricar. La disponibilidad y alcance de esta revisión son Dato pendiente por confirmar.
Beneficios para cada área de la planta
- Mantenimiento: recibe evidencias para priorizar componentes críticos y evitar diagnósticos basados únicamente en la urgencia.
- Producción: puede distinguir un ajuste puntual de una condición que amenaza la estabilidad de la corrida.
- Calidad: mejora la trazabilidad de rebabas, dimensiones, defectos visuales y criterios de aceptación.
- Ingeniería de herramientas: obtiene información para decidir entre reemplazar, rediseñar o fabricar un herramental.
- Compras: puede solicitar una refacción con datos funcionales, fotografías, plano o muestra, reduciendo el riesgo de adquirir un componente incompatible.
Aplicaciones industriales en Saltillo y Ramos Arizpe
La detección temprana es relevante en estaciones de corte y conformado de líneas automotrices Tier 1 y Tier 2, así como en procesos de línea blanca, electrodomésticos, HVAC y manufactura general.
En el corredor industrial de Saltillo, Ramos Arizpe y Derramadero, una variación aparentemente menor puede afectar ensambles, piezas repetitivas y componentes que dependen de una posición estable del agujero, un radio, un borde cortado o una superficie de apoyo.
La capacidad de respuesta debe basarse en la información disponible: planos, modelos, fotografías, piezas de referencia, muestras estampadas, registros dimensionales y descripción del problema. Cuando el requerimiento involucra estructuras o soportes complementarios, la revisión también puede relacionarse con fabricación metalmecánica, pailería industrial y otros procesos de manufactura.
Recursos relacionados de PRISMETAL
- Mantenimiento preventivo de herramentales y troqueles
- Diseño y fabricación de troqueles en Saltillo, Coahuila
- Estampado metálico industrial y repetibilidad de piezas
- Ingeniería inversa industrial para herramentales
- Validación de primer artículo
- Maquinado CNC en Saltillo
- Diseño y simulación industrial
- Pailería industrial en Saltillo
Preguntas frecuentes sobre el desgaste de troqueles
¿Cada cuánto debe revisarse la condición de un troquel en operación?
No existe una frecuencia numérica universal aplicable a todos los troqueles. La revisión debe definirse con base en la criticidad de la pieza, el comportamiento histórico, la tendencia de rebaba y dimensiones, la cantidad de ajustes, el material procesado, la complejidad del herramental y los criterios de aceptación del cliente. Si aparece una señal nueva o repetitiva, la condición debe revisarse sin esperar a una frecuencia calendarizada.
¿El desgaste de un punzón afecta únicamente la dimensión que corta?
No necesariamente. Un punzón desgastado puede modificar la rebaba, la posición del agujero, la extracción, la alineación, la carga del golpe y el comportamiento de componentes relacionados. El efecto depende de la función del punzón y de su relación con la matriz, las guías y el sistema de posicionamiento.
¿Una rebaba creciente se corrige ajustando la prensa?
El ajuste puede modificar temporalmente el síntoma, pero no confirma ni elimina la causa. Deben revisarse filo, holgura, alineación, guiado, evacuación de recorte y condiciones del material. Si la rebaba reaparece o aumenta dentro del lote, se requiere una revisión técnica del sistema completo.
