PRISMETAL es una empresa metalmecánica especializada en herramentales y soluciones metalmecánicas para empresas manufactureras en Saltillo, Coahuila. Ayuda a empresas industriales a reducir el costo total de fabricación de piezas y componentes mediante diseño mecánico industrial, ingeniería aplicada, análisis de manufacturabilidad, simulación y fabricación especializada.
Cuando una pieza mantiene un costo unitario elevado, requiere demasiadas operaciones o presenta rechazos frecuentes, el problema no siempre está en el proveedor o en la materia prima. En muchos casos, el diseño original fue desarrollado para cumplir una función, pero no consideró adecuadamente el proceso de fabricación disponible, la accesibilidad de las herramientas, la estandarización de materiales o las tolerancias realmente necesarias.
El rediseño para manufactura permite revisar la pieza desde su función y su proceso productivo. El objetivo no es modificarla de manera arbitraria, sino encontrar oportunidades para reducir operaciones, desperdicio, tiempos de fabricación y riesgos de rechazo sin comprometer el desempeño requerido.
¿Cuándo conviene realizar un rediseño para manufactura?
El rediseño puede ser conveniente cuando una pieza funciona correctamente, pero su fabricación genera costos o dificultades que afectan la operación. Algunos indicios frecuentes son:
- El tiempo de fabricación es mayor al esperado debido a múltiples cambios de sujeción o reorientaciones.
- La pieza requiere operaciones secundarias que podrían eliminarse o simplificarse.
- Existen tolerancias estrictas en zonas que no participan en el funcionamiento del ensamble.
- El diseño exige herramientas especiales, geometrías complejas o procesos difíciles de controlar.
- La tasa de rechazo es elevada por deformaciones, errores dimensionales o variaciones del proceso.
- El material utilizado no está estandarizado o genera desperdicio significativo.

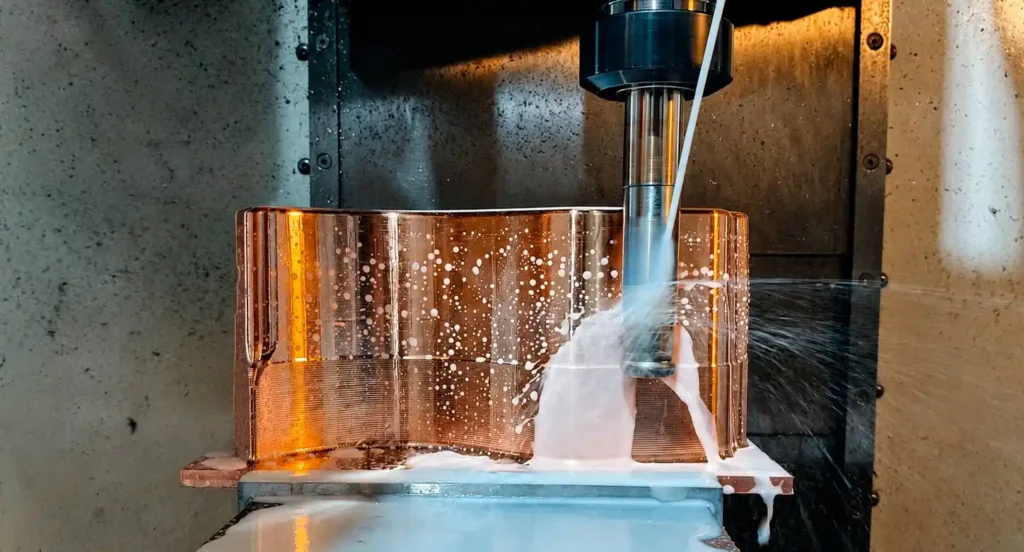

- La pieza requiere demasiado material retirado durante el maquinado CNC en Saltillo.
- El componente fue desarrollado hace años y ya no corresponde a las capacidades o procesos actuales de producción.
- La empresa necesita una fabricación de piezas sin plano y requiere convertir una muestra física en una solución fabricable.
También puede ser necesario rediseñar cuando una pieza ha sido reparada o modificada varias veces sin actualizar su documentación técnica. En esos casos, la geometría actual puede no coincidir con el plano original y generar problemas de ensamble, desgaste o repetibilidad.
¿Qué se analiza en un rediseño para manufactura?
Un rediseño técnico comienza con la comprensión de la función de la pieza. Antes de modificar dimensiones o geometrías, es necesario identificar qué debe hacer el componente, con qué elementos interactúa y cuáles son sus condiciones de operación.
1. Función y condiciones de trabajo
El análisis puede considerar:
- Cargas mecánicas y puntos de apoyo.
- Zonas de contacto, ajuste o movimiento.
- Superficies que requieren alineación.
- Uniones, roscas, barrenos o elementos de fijación.
- Condiciones de desgaste, vibración, temperatura o exposición ambiental.
- Requisitos de ensamble, mantenimiento e inspección.
La información disponible puede incluir planos, modelos 3D, fotografías, reportes de falla, muestras físicas o una descripción del problema en planta.
2. Tolerancias funcionales y no funcionales
Una tolerancia estricta puede aumentar el tiempo de fabricación, exigir procesos adicionales y elevar el riesgo de rechazo. Por esa razón, una parte importante del rediseño consiste en separar las dimensiones que afectan directamente la función de aquellas que no tienen impacto relevante en el desempeño.
Las tolerancias funcionales pueden ser necesarias en:
- Ajustes entre ejes, bujes, rodamientos o alojamientos.
- Superficies de referencia.
- Elementos de posicionamiento.
- Zonas de contacto o sellado.
- Alineaciones críticas para el ensamble.
En cambio, algunas superficies externas, áreas de soporte o dimensiones que no participan en el funcionamiento pueden diseñarse con criterios más compatibles con el proceso de fabricación. Las tolerancias finales deben definirse de acuerdo con la función de la pieza, el ensamble y la ruta productiva. Los valores específicos dependerán de cada proyecto: dato pendiente por confirmar.
3. Selección del proceso de fabricación
El diseño debe corresponder al proceso que realmente se utilizará. Una geometría puede ser técnicamente posible, pero poco conveniente para maquinado, estampado, fundición, pailería, soldadura o fabricación de herramentales industriales.
El análisis puede revisar:
- Número de operaciones requeridas.
- Accesibilidad de herramientas.
- Cantidad de sujeciones y reorientaciones.
- Posibilidad de utilizar dimensiones o materiales estandarizados.
- Necesidad de acabados u operaciones secundarias.
- Cantidad de material que debe retirarse.
- Facilidad de inspección y control dimensional.
El resultado esperado es una pieza más sencilla de producir, verificar y mantener, no solamente un modelo digital visualmente atractivo.
¿Cómo se ejecuta el proceso de rediseño?
PRISMETAL puede iniciar una revisión a partir de diferentes niveles de información. No es indispensable que la empresa cuente desde el principio con un expediente técnico completo.
1. Recepción del requerimiento o pieza de referencia
El proyecto puede comenzar con:
- Plano o dibujo técnico.
- Modelo 3D.
- Fotografías con medidas de referencia.
- Pieza física nueva, desgastada o dañada.
- Muestra de un componente descontinuado.
- Descripción del problema de fabricación.
- Datos de rechazo, retrabajo o dificultad de ensamble.
Cuando no existe documentación, la ingeniería inversa industrial permite analizar la pieza de referencia, reconstruir su geometría y establecer una base para reproducirla, mejorarla o adaptarla al proceso disponible.
2. Análisis de función y manufactura
Se revisa el funcionamiento del componente y se identifican los factores que pueden estar elevando su costo. Esta etapa conecta el diseño mecánico industrial en Saltillo con la realidad del taller y de la línea de producción.
El análisis puede detectar geometrías innecesariamente complejas, tolerancias sobredimensionadas, operaciones repetitivas, exceso de material o características que no agregan valor.
3. Propuesta de rediseño
A partir del diagnóstico, se plantean alternativas de ingeniería. Dependiendo del proyecto, estas pueden incluir:
- Simplificación de geometrías.
- Reducción de barrenos, roscas o elementos de fijación no esenciales.
- Eliminación de operaciones secundarias.
- Incorporación de radios, chaflanes o accesos compatibles con el proceso.
- Ajuste de espesores o secciones donde sea técnicamente viable.
- Estandarización de materiales o componentes.
- Modificación de referencias para facilitar la inspección.
- Integración de funciones en una sola pieza o dispositivo.
La propuesta debe conservar los requisitos funcionales definidos por el cliente. No se recomienda reducir material, cambiar una dimensión crítica o modificar un ensamble sin revisar previamente las consecuencias técnicas.
4. Validación mediante simulación industrial
Cuando el impacto técnico o económico lo justifica, la simulación industrial puede apoyar la comparación entre el diseño original y la alternativa rediseñada.
La validación puede servir para revisar el comportamiento de la pieza ante las condiciones de operación disponibles, identificar zonas de concentración de esfuerzos y evaluar si una modificación geométrica conserva el desempeño esperado. El alcance de la simulación dependerá de la información de entrada, el tipo de componente y los criterios técnicos del proyecto.
5. Fabricación y verificación
Después de aprobar el rediseño, se define la ruta de fabricación correspondiente. PRISMETAL puede participar en la fabricación metalmecánica de piezas, herramentales, dispositivos y componentes industriales conforme al alcance acordado.
La etapa final incluye la verificación de la pieza fabricada respecto a la documentación técnica disponible. Las características de inspección, instrumentos, criterios de aceptación y tolerancias aplicables deben definirse para cada proyecto: dato pendiente por confirmar.
Beneficios concretos para manufactura, ingeniería y compras
Un rediseño para manufactura bien planteado puede aportar beneficios en diferentes puntos del costo total:
- Reducción de costos de fabricación: al disminuir operaciones, tiempos de máquina, cambios de sujeción y consumo de material.
- Menor desperdicio: mediante geometrías que aprovechan mejor la materia prima y reducen el material removido.
- Menor riesgo de rechazo: al evitar especificaciones difíciles de controlar o tolerancias no justificadas por la función.
- Mayor repetibilidad: cuando el diseño facilita la sujeción, el posicionamiento y la inspección.
- Mantenimiento más sencillo: al utilizar componentes estandarizados o documentar correctamente la solución.
- Mejor comunicación entre áreas: porque ingeniería, producción, mantenimiento y compras trabajan con una misma definición técnica.
- Mayor control sobre piezas críticas: especialmente cuando se genera un modelo, plano o registro digital para futuras reposiciones.
La reducción de costos debe evaluarse sobre el costo real de producción, no únicamente sobre el precio de compra. También conviene considerar desperdicio, retrabajos, inspecciones adicionales, tiempos de espera, paros y dificultad para conseguir la pieza.
Señales de que un diseño está encareciendo la producción
Un diseño merece revisión cuando presenta una o varias de estas condiciones:
- Necesita demasiadas operaciones para completar una pieza relativamente sencilla.
- Obliga a utilizar herramientas especiales sin una justificación funcional clara.
- Tiene tolerancias estrechas en casi todas sus superficies.
- Genera acumulación de variaciones en el ensamble.
- Produce rebabas, deformaciones o daños durante el proceso.
- Requiere ajustes manuales frecuentes para poder instalarse.
- Consume una cantidad elevada de material respecto al volumen final.
- No cuenta con documentación actualizada o la pieza fabricada ya no coincide con el plano.
- Es difícil de inspeccionar porque sus referencias no están claramente definidas.
Detectar estas señales antes de aumentar el volumen de producción puede evitar que un problema de diseño se convierta en un costo recurrente.
Cómo elegir un proveedor para rediseño y fabricación
El proveedor debe demostrar más que capacidad de producir una pieza a partir de un archivo. Conviene evaluar:
- Capacidad de ingeniería aplicada y comprensión de la función del componente.
- Experiencia en diseño mecánico, fabricación de piezas y herramentales industriales.
- Capacidad para trabajar con planos, modelos, muestras físicas o información incompleta.
- Integración entre diseño, simulación y fabricación.
- Proceso de revisión técnica antes de cotizar.
- Criterios de control dimensional y verificación.
- Claridad en el alcance, entregables y responsabilidades del proyecto.
La empresa metalmecánica industrial en Saltillo que participa desde el análisis hasta la fabricación puede identificar con mayor anticipación las consecuencias de una decisión de diseño.
Para revisar más criterios de evaluación, consulta cómo elegir un proveedor metalmecánico: 5 criterios técnicos.
Preguntas frecuentes sobre rediseño para manufactura
¿El rediseño para manufactura cambia la función original de la pieza?
No necesariamente. El objetivo es conservar los requisitos funcionales y modificar aspectos que dificultan o encarecen la fabricación. Antes de proponer cambios, deben identificarse las superficies críticas, cargas, ajustes, condiciones de operación y requisitos de ensamble.
¿Se puede rediseñar una pieza si solo existe una muestra física?
Sí. Una pieza física, incluso si está desgastada o dañada, puede servir como referencia para iniciar un proceso de ingeniería inversa industrial. Para mejorar el resultado, conviene compartir fotografías, información sobre el equipo donde opera, historial de fallas y cualquier medida o documento disponible.
¿La simulación industrial es necesaria en todos los rediseños?
No. La necesidad depende de la función de la pieza, el nivel de riesgo, las cargas involucradas y el impacto económico de una falla. En componentes estructurales, herramentales críticos o piezas sometidas a condiciones exigentes, la simulación puede aportar información antes de fabricar. El alcance específico debe revisarse caso por caso.
Solicita una revisión inicial de tu pieza industrial
Si el costo de una pieza sigue siendo elevado, existe una tasa de rechazo recurrente o el diseño no fue desarrollado considerando el proceso de fabricación, PRISMETAL puede revisar el requerimiento desde una perspectiva de ingeniería y manufactura.
Comparte planos, modelos 3D, fotografías, una pieza física, archivos técnicos o una descripción detallada del problema. Con esta información será posible realizar una revisión inicial para analizar el alcance, la viabilidad y la ruta de fabricación más conveniente.
