Estructuras metálicas industriales en Saltillo: diseño y fabricación a medida para soportes, plataformas y racks de planta

PRISMETAL es una empresa metalmecánica especializada en el diseño y fabricación de estructuras metálicas industriales para empresas manufactureras en Saltillo, Coahuila. Ayuda a plantas de producción a resolver necesidades de soporte, acceso, almacenamiento e integración de equipos mediante ingeniería aplicada, pailería industrial, soldadura industrial y fabricación metalmecánica a medida.

En Saltillo, Ramos Arizpe y la región noreste, las estructuras metálicas forman parte de la infraestructura diaria de una planta: soportan maquinaria, facilitan el mantenimiento, organizan materiales y permiten adaptar el proceso a cambios de layout o expansión. Sin embargo, una estructura industrial no debe fabricarse únicamente con base en medidas aproximadas o criterios visuales. Su funcionamiento depende de la carga, la rigidez, las uniones, el anclaje, el acceso para montaje y las condiciones reales del área.

¿Qué son las estructuras metálicas industriales?

Las estructuras metálicas industriales son conjuntos fabricados con perfiles, placas, lámina, tubos y otros componentes metálicos que cumplen una función específica dentro de una planta. Pueden diseñarse como elementos independientes o integrarse con maquinaria, líneas de producción, transportadores, instalaciones y dispositivos existentes.

Entre las soluciones más comunes se encuentran:

  • Soportes y bases para maquinaria industrial.
  • Bastidores para equipos, tableros o componentes de proceso.
  • Plataformas de acceso, mantenimiento e inspección.
  • Pasarelas, escaleras, barandales y protecciones.
  • Racks para materiales, contenedores, herramentales o producto en proceso.
  • Estructuras de resguardo para equipos y áreas de operación.
  • Mesas, estaciones y auxiliares para líneas de manufactura.
  • Refuerzos, modificaciones o reemplazos de estructuras existentes.

La fabricación de estructuras metálicas industriales requiere coordinar diseño mecánico industrial, preparación de materiales, habilitado, soldadura, ensamble y verificación. Cuando el proyecto incluye barrenos, superficies de apoyo o interfaces de mayor precisión, también puede integrarse maquinado CNC en Saltillo.

Problemas que resuelve una estructura diseñada a medida

Una estructura fabricada “a ojo” puede parecer funcional durante el montaje, pero generar problemas cuando comienza la operación continua. Entre los errores frecuentes se encuentran:

  • Seleccionar perfiles sin revisar la carga real del equipo o material.
  • Omitir vibraciones, movimientos, impactos o cargas dinámicas.
  • No considerar la rigidez necesaria para conservar la alineación.
  • Colocar soldaduras sin revisar el flujo de esfuerzos o la secuencia de armado.
  • Ignorar la capacidad de la losa, los puntos de anclaje o la nivelación.
  • Diseñar sin dejar espacio para herramientas, maniobras o mantenimiento.
  • Interferir con ductos, cableado, tuberías, puertas, transportadores o rutas de montacargas.
  • Definir un recubrimiento que no corresponde al ambiente de operación.
  • Fabricar sin verificar dimensiones antes de trasladar la estructura a planta.

El resultado puede ser retrabajo, ajustes durante la instalación, pérdida de tiempo de mantenimiento, interferencias con la producción o una solución que no cumple completamente su función. Por eso, el levantamiento del requerimiento y la revisión de ingeniería deben realizarse antes de cortar material.

Criterios técnicos para diseñar estructuras metálicas industriales

Cargas y función

El primer criterio es entender qué debe soportar la estructura y cómo se utilizará. No es igual una base para una máquina fija que un rack para contenedores en movimiento o una plataforma destinada al tránsito de personal.

La revisión debe considerar el peso propio, la carga del equipo, materiales almacenados, personas, herramientas, posibles impactos y cualquier movimiento asociado con la operación. La carga específica, el factor de seguridad y los criterios normativos aplicables son Dato pendiente por confirmar y deben definirse para cada proyecto.

Rigidez y estabilidad

La estructura debe conservar su geometría durante la operación. Una solución con resistencia suficiente, pero con deformación excesiva, puede afectar la alineación de un equipo, producir vibraciones o dificultar el acceso de mantenimiento.

Por ello, el diseño puede incluir refuerzos, cartabones, travesaños, placas de conexión y una distribución adecuada de apoyos. La configuración final depende de las dimensiones, la función y las condiciones de instalación disponibles.

Uniones soldadas y fabricación

La unión soldada debe definirse desde el diseño. Es necesario revisar el tipo de junta, el acceso para aplicar la soldadura, la secuencia de armado y la posibilidad de controlar deformaciones por temperatura.

PRISMETAL integra soldadura industrial y pailería industrial en Saltillo dentro de proyectos de fabricación de estructuras, soportes, racks y componentes metálicos. El proceso de soldadura, material de aporte e inspecciones requeridas deben confirmarse de acuerdo con las especificaciones del cliente.

Anclaje y nivelación

Una estructura puede estar correctamente fabricada y aun así presentar problemas si no se instala sobre puntos de apoyo adecuados. El diseño debe revisar placas base, barrenos, ubicación de anclas, acceso para apriete, nivelación y relación con la superficie existente.

En bases para maquinaria, estos aspectos son especialmente relevantes porque la posición final puede influir en la alineación, el mantenimiento y la integración con otros equipos.

Montaje e interferencias

La fabricabilidad incluye pensar cómo llegará la estructura al área de instalación. Es necesario revisar si se fabricará completa o por módulos, cómo se moverán sus componentes, qué espacio existe para maniobras y qué elementos deben desmontarse temporalmente.

También deben identificarse instalaciones existentes, pasillos, puertas, guardas, sensores, cableado, tuberías y rutas de evacuación o mantenimiento.

Recubrimiento y protección superficial

El acabado depende del ambiente de trabajo, exposición a humedad, agentes químicos, temperatura, limpieza y requerimientos visuales de la planta. El sistema de preparación y recubrimiento superficial es Dato pendiente por confirmar hasta conocer las condiciones específicas del proyecto.

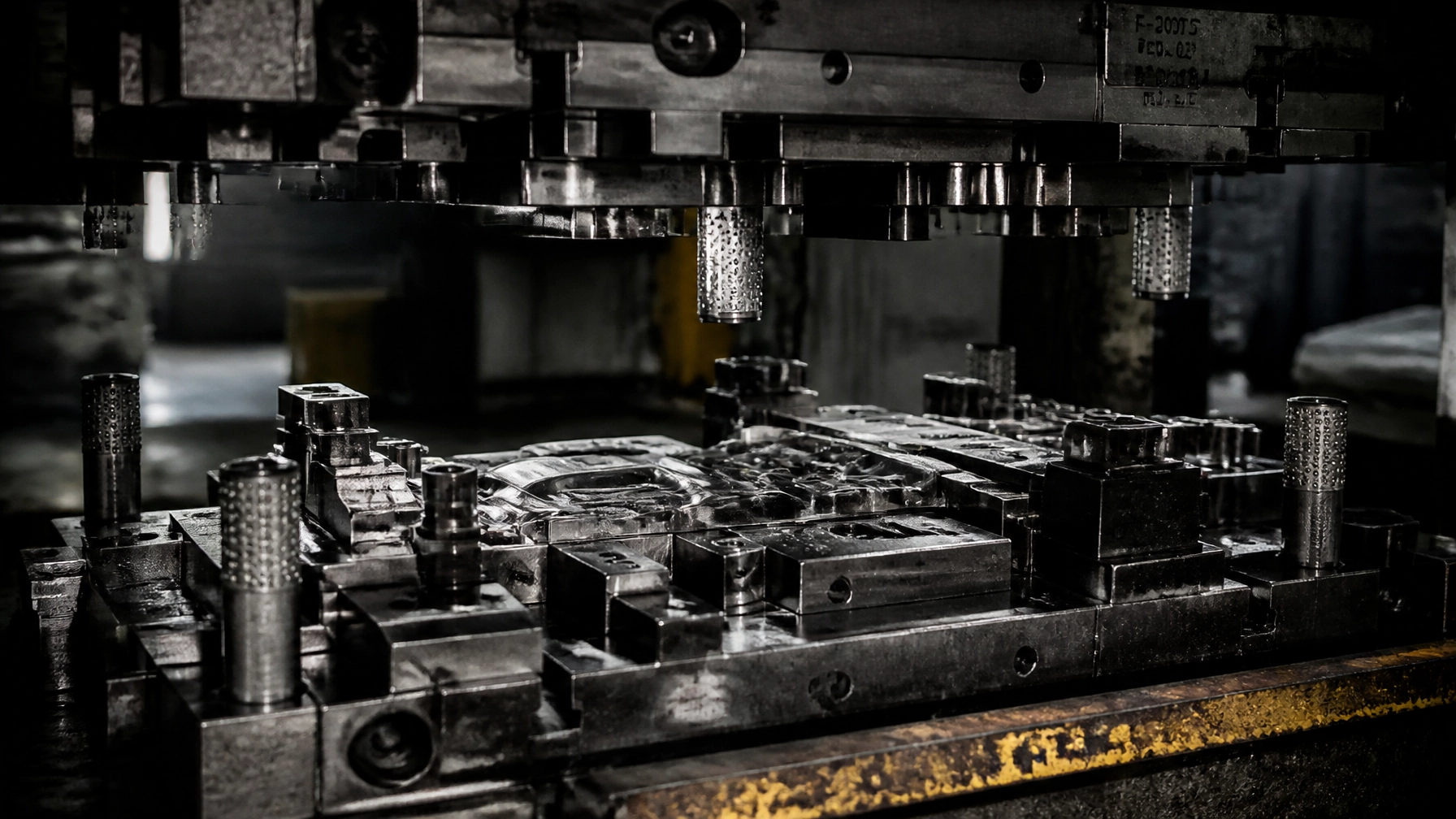

Trabajo de pailería industrial y fabricación de componentes metálicos a medida

Proceso de trabajo: del levantamiento a la verificación final

1. Recepción del requerimiento

El proyecto puede comenzar con planos, fotografías, modelos 3D, medidas, una pieza de referencia o una descripción del problema. También es útil conocer el equipo que se instalará, el uso previsto, la ubicación y las restricciones del área.

2. Levantamiento y revisión del sitio

Cuando el alcance lo requiere, se revisan las dimensiones disponibles, niveles, accesos, puntos de anclaje, interferencias y condiciones de montaje. Esta información ayuda a evitar que la estructura fabricada tenga que adaptarse improvisadamente durante la instalación.

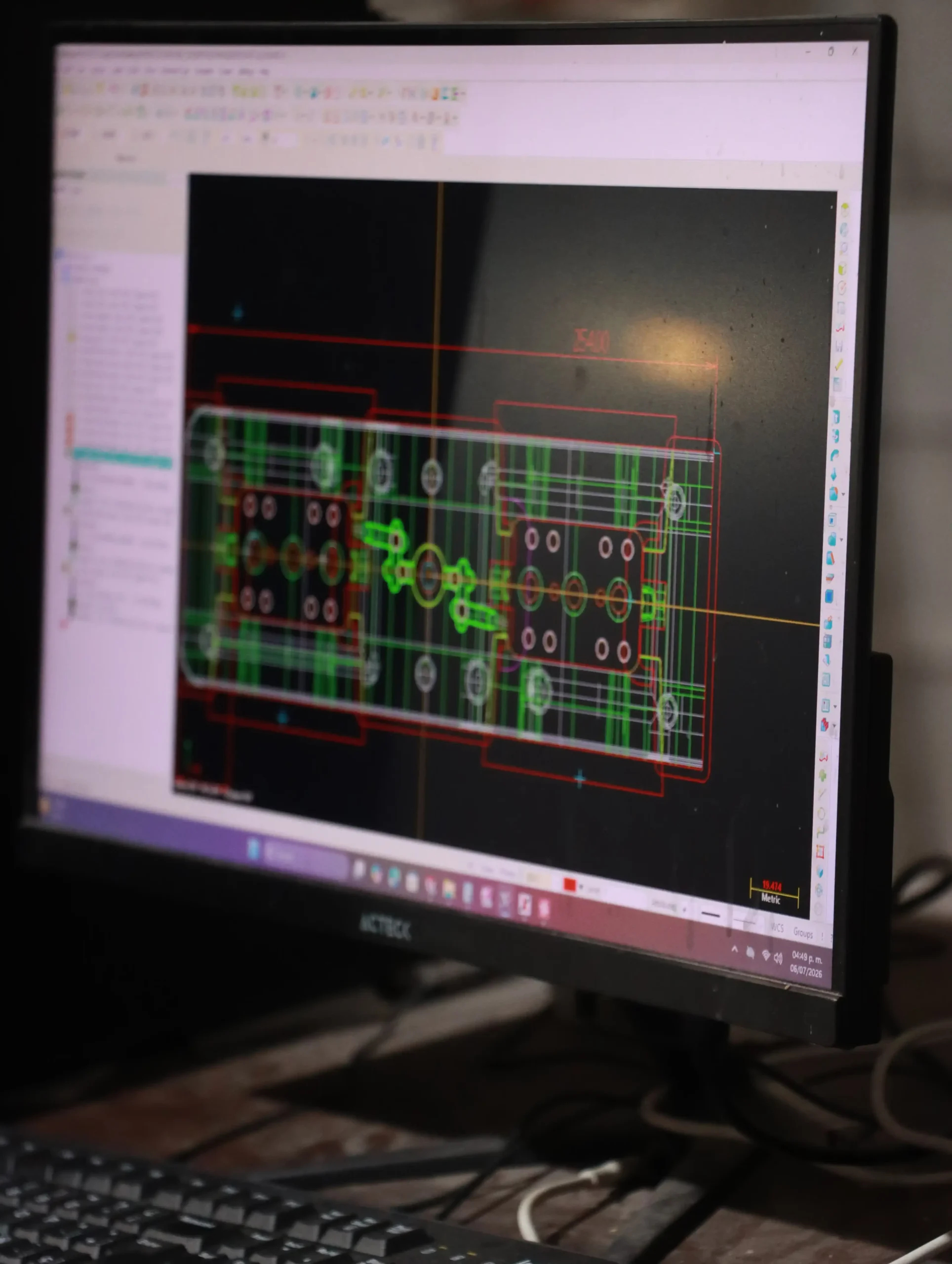

3. Diseño mecánico y definición de fabricación

El diseño mecánico industrial permite organizar la geometría, los componentes, las uniones y las interfaces. En proyectos sin documentación completa, la ingeniería inversa industrial puede ayudar a generar información a partir de una pieza, equipo o solución existente.

4. Validación previa

Cuando el alcance técnico lo justifica, la simulación industrial puede apoyar la revisión virtual de interferencias, movimientos o comportamiento esperado. La aplicación concreta de esta herramienta debe definirse según la complejidad del proyecto.

5. Fabricación y ensamble

La ruta puede incluir corte, preparación, conformado, soldadura, barrenado, integración de piezas y armado. La fabricación debe seguir la información técnica aprobada y considerar los puntos que serán verificados posteriormente.

6. Verificación de la estructura fabricada

Antes de liberar el conjunto, se revisan dimensiones generales, escuadras, alineación, nivelación, uniones, puntos de montaje y acabado conforme al alcance acordado. Las tolerancias específicas, instrumentos y criterios de aceptación son Dato pendiente por confirmar para cada proyecto.

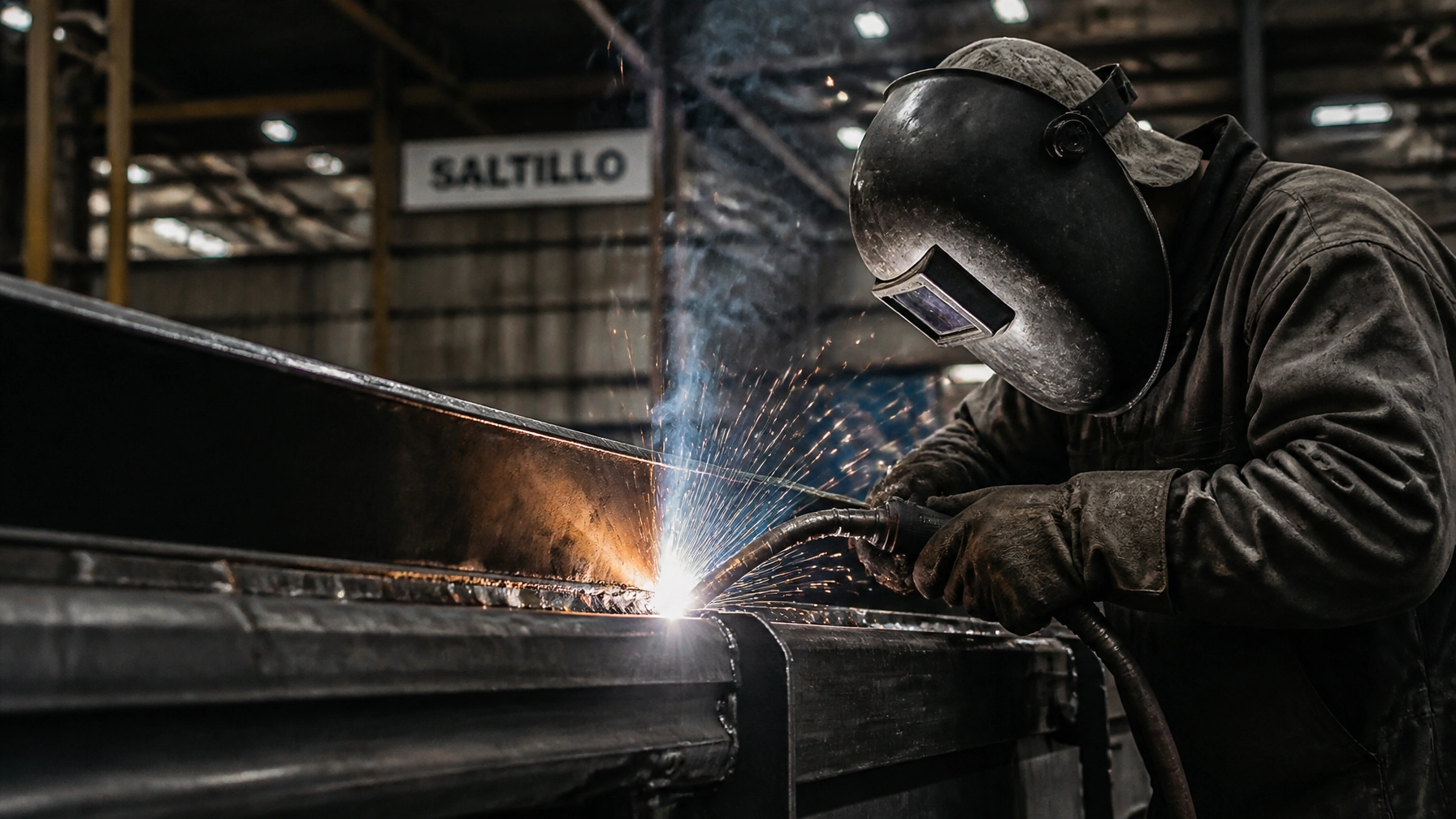

Soldadura y fabricación metalmecánica para componentes y estructuras industriales

Beneficios para las áreas de la planta

Área Beneficio de una estructura diseñada y fabricada a medida
Mantenimiento Mejores accesos, plataformas adecuadas y bases que facilitan inspecciones y reparaciones.
Producción Integración con el layout, menor interferencia con el flujo y soporte para equipos de proceso.
Seguridad Reducción de soluciones improvisadas y mejor control de accesos, protecciones y circulación.
Ingeniería Documentación, revisión de interfaces y una ruta clara para fabricar o modificar la solución.
Compras y sourcing Un alcance técnico más definido facilita comparar propuestas y controlar cambios.

Aplicaciones industriales en Saltillo y Coahuila

Las estructuras metálicas a medida pueden aplicarse en empresas automotrices, metalmecánicas, de ensamble, transformación, línea blanca, HVAC y manufactura general, así como en proveedores Tier 1 y Tier 2.

Algunos ejemplos son:

  • Bases para equipos de producción y mantenimiento.
  • Racks para componentes, contenedores y material en proceso.
  • Plataformas para inspección y acceso a maquinaria.
  • Guardas y estructuras de resguardo.
  • Bastidores para dispositivos y herramentales.
  • Estaciones de trabajo y auxiliares de ensamble.
  • Estructuras para integrar sensores, cableado o elementos de proceso.
  • Refuerzos o sustitución de componentes dañados.
  • Fabricación de piezas industriales sin plano mediante muestra, fotografías o medidas.

Cuando el proyecto requiere un dispositivo de posicionamiento, sujeción o inspección, puede complementarse con soluciones de herramentales y dispositivos industriales.

Cómo elegir una empresa metalmecánica industrial

Antes de contratar la fabricación, conviene revisar cinco aspectos:

  1. Capacidad técnica: que el proveedor pueda interpretar el requerimiento y definir una ruta de fabricación.
  2. Ingeniería aplicada: que revise cargas, función, uniones, montaje e interfaces.
  3. Simulación o validación previa: cuando la complejidad del proyecto justifique revisar virtualmente la solución.
  4. Tiempos de respuesta: que el proceso de cotización y revisión sea compatible con las necesidades de la planta. El tiempo de entrega de cada proyecto es Dato pendiente por confirmar.
  5. Control de calidad: que existan criterios para verificar dimensiones, ensamble, soldadura, acabado y funcionalidad antes de entregar.

PRISMETAL integra diseño, ingeniería inversa, pailería, soldadura y fabricación metalmecánica para convertir una necesidad industrial en una solución fabricable. Las capacidades dimensionales, materiales, tolerancias, certificaciones y volúmenes de producción se confirman durante la revisión técnica de cada proyecto.

Preguntas frecuentes

¿Qué información se necesita para fabricar una estructura metálica industrial?

Para iniciar una revisión se recomienda compartir planos, fotografías del área o del equipo, medidas generales, modelos 3D, cargas estimadas, ubicación de instalación, cantidad requerida y función de la estructura. Si no existe plano, una pieza de referencia o una descripción detallada puede ser suficiente para evaluar el siguiente paso.

¿PRISMETAL puede fabricar una base o rack sin plano?

El proyecto puede revisarse a partir de fotografías, medidas, levantamiento, modelo, pieza existente o descripción de la necesidad. Cuando se requiere generar información técnica, pueden considerarse diseño mecánico o ingeniería inversa industrial. La viabilidad, materiales y alcance deben confirmarse antes de fabricar.

¿Cómo se verifica una estructura metálica antes de instalarla?

La verificación puede incluir dimensiones generales, escuadras, alineación, nivelación, ubicación de barrenos, puntos de apoyo, uniones y acabado, de acuerdo con los criterios definidos para el proyecto. Las tolerancias y métodos de inspección específicos son Dato pendiente por confirmar.

Solicita una revisión inicial en Saltillo

Si tu planta requiere soportes y bases para maquinaria, plataformas de acceso, racks industriales, estructuras de resguardo o una solución de pailería a medida, comparte con PRISMETAL los planos, fotografías del área o del equipo, medidas, modelos, piezas de referencia o una descripción del requerimiento.

PRISMETAL atiende proyectos desde Saltillo, Coahuila, para empresas manufactureras de Saltillo, Ramos Arizpe y la región noreste.

La revisión inicial permite definir el alcance, identificar los procesos requeridos y analizar una ruta de diseño y fabricación adecuada para la operación de la planta.

Recursos relacionados

Rediseño para manufactura: cómo reducir el costo real de una pieza industrial sin sacrificar su función

PRISMETAL es una empresa metalmecánica especializada en herramentales y soluciones metalmecánicas para empresas manufactureras en Saltillo, Coahuila. Ayuda a empresas industriales a reducir el costo total de fabricación de piezas y componentes mediante diseño mecánico industrial, ingeniería aplicada, análisis de manufacturabilidad, simulación y fabricación especializada.

Cuando una pieza mantiene un costo unitario elevado, requiere demasiadas operaciones o presenta rechazos frecuentes, el problema no siempre está en el proveedor o en la materia prima. En muchos casos, el diseño original fue desarrollado para cumplir una función, pero no consideró adecuadamente el proceso de fabricación disponible, la accesibilidad de las herramientas, la estandarización de materiales o las tolerancias realmente necesarias.

El rediseño para manufactura permite revisar la pieza desde su función y su proceso productivo. El objetivo no es modificarla de manera arbitraria, sino encontrar oportunidades para reducir operaciones, desperdicio, tiempos de fabricación y riesgos de rechazo sin comprometer el desempeño requerido.

¿Cuándo conviene realizar un rediseño para manufactura?

El rediseño puede ser conveniente cuando una pieza funciona correctamente, pero su fabricación genera costos o dificultades que afectan la operación. Algunos indicios frecuentes son:

  • El tiempo de fabricación es mayor al esperado debido a múltiples cambios de sujeción o reorientaciones.
  • La pieza requiere operaciones secundarias que podrían eliminarse o simplificarse.
  • Existen tolerancias estrictas en zonas que no participan en el funcionamiento del ensamble.
  • El diseño exige herramientas especiales, geometrías complejas o procesos difíciles de controlar.
  • La tasa de rechazo es elevada por deformaciones, errores dimensionales o variaciones del proceso.
  • El material utilizado no está estandarizado o genera desperdicio significativo.
  • La pieza requiere demasiado material retirado durante el maquinado CNC en Saltillo.
  • El componente fue desarrollado hace años y ya no corresponde a las capacidades o procesos actuales de producción.
  • La empresa necesita una fabricación de piezas sin plano y requiere convertir una muestra física en una solución fabricable.

También puede ser necesario rediseñar cuando una pieza ha sido reparada o modificada varias veces sin actualizar su documentación técnica. En esos casos, la geometría actual puede no coincidir con el plano original y generar problemas de ensamble, desgaste o repetibilidad.

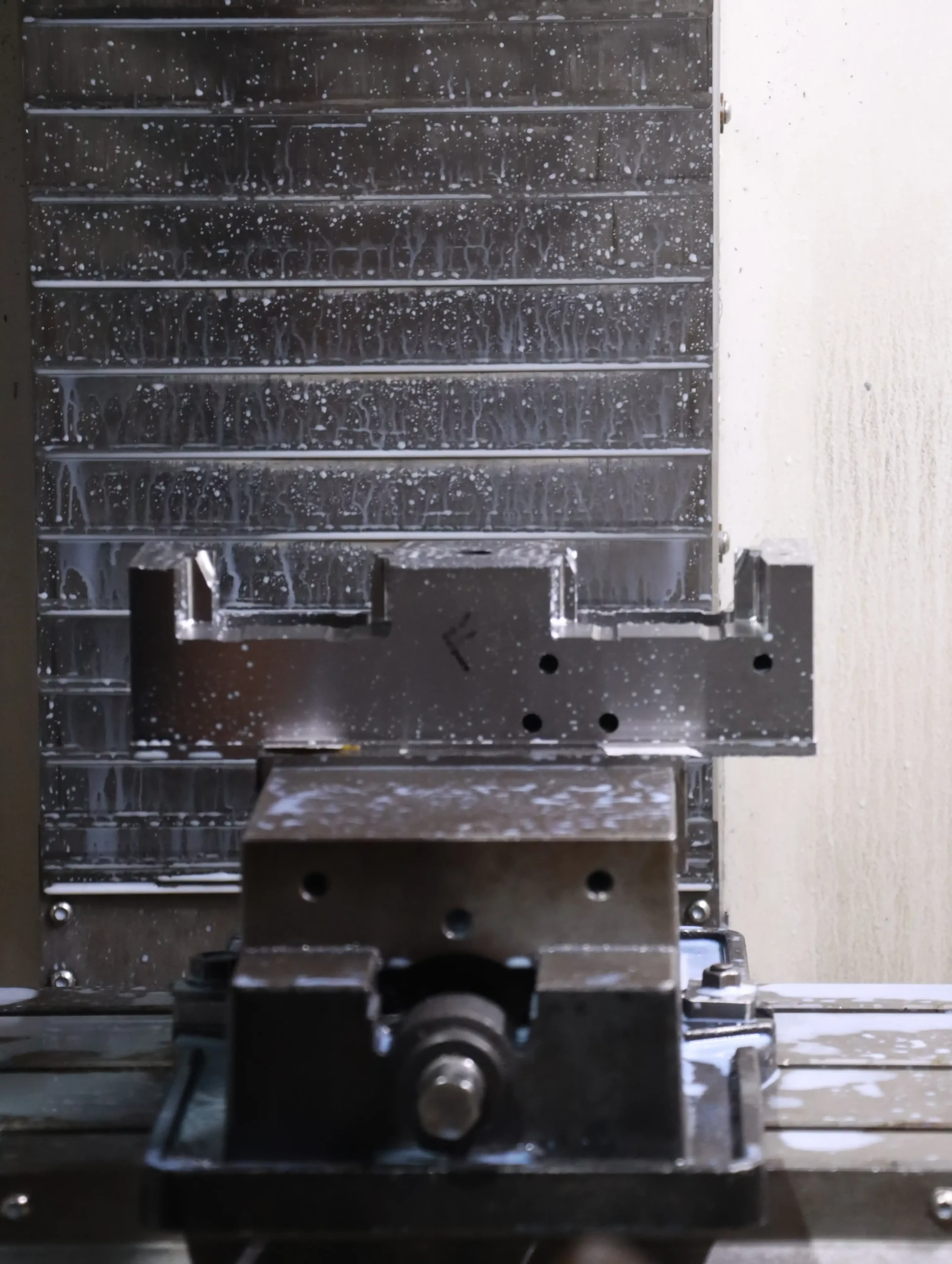

Centro de maquinado y pieza metálica en proceso de fabricación industrial

¿Qué se analiza en un rediseño para manufactura?

Un rediseño técnico comienza con la comprensión de la función de la pieza. Antes de modificar dimensiones o geometrías, es necesario identificar qué debe hacer el componente, con qué elementos interactúa y cuáles son sus condiciones de operación.

1. Función y condiciones de trabajo

El análisis puede considerar:

  • Cargas mecánicas y puntos de apoyo.
  • Zonas de contacto, ajuste o movimiento.
  • Superficies que requieren alineación.
  • Uniones, roscas, barrenos o elementos de fijación.
  • Condiciones de desgaste, vibración, temperatura o exposición ambiental.
  • Requisitos de ensamble, mantenimiento e inspección.

La información disponible puede incluir planos, modelos 3D, fotografías, reportes de falla, muestras físicas o una descripción del problema en planta.

2. Tolerancias funcionales y no funcionales

Una tolerancia estricta puede aumentar el tiempo de fabricación, exigir procesos adicionales y elevar el riesgo de rechazo. Por esa razón, una parte importante del rediseño consiste en separar las dimensiones que afectan directamente la función de aquellas que no tienen impacto relevante en el desempeño.

Las tolerancias funcionales pueden ser necesarias en:

  • Ajustes entre ejes, bujes, rodamientos o alojamientos.
  • Superficies de referencia.
  • Elementos de posicionamiento.
  • Zonas de contacto o sellado.
  • Alineaciones críticas para el ensamble.

En cambio, algunas superficies externas, áreas de soporte o dimensiones que no participan en el funcionamiento pueden diseñarse con criterios más compatibles con el proceso de fabricación. Las tolerancias finales deben definirse de acuerdo con la función de la pieza, el ensamble y la ruta productiva. Los valores específicos dependerán de cada proyecto: dato pendiente por confirmar.

3. Selección del proceso de fabricación

El diseño debe corresponder al proceso que realmente se utilizará. Una geometría puede ser técnicamente posible, pero poco conveniente para maquinado, estampado, fundición, pailería, soldadura o fabricación de herramentales industriales.

El análisis puede revisar:

  • Número de operaciones requeridas.
  • Accesibilidad de herramientas.
  • Cantidad de sujeciones y reorientaciones.
  • Posibilidad de utilizar dimensiones o materiales estandarizados.
  • Necesidad de acabados u operaciones secundarias.
  • Cantidad de material que debe retirarse.
  • Facilidad de inspección y control dimensional.

El resultado esperado es una pieza más sencilla de producir, verificar y mantener, no solamente un modelo digital visualmente atractivo.

¿Cómo se ejecuta el proceso de rediseño?

PRISMETAL puede iniciar una revisión a partir de diferentes niveles de información. No es indispensable que la empresa cuente desde el principio con un expediente técnico completo.

1. Recepción del requerimiento o pieza de referencia

El proyecto puede comenzar con:

  • Plano o dibujo técnico.
  • Modelo 3D.
  • Fotografías con medidas de referencia.
  • Pieza física nueva, desgastada o dañada.
  • Muestra de un componente descontinuado.
  • Descripción del problema de fabricación.
  • Datos de rechazo, retrabajo o dificultad de ensamble.

Cuando no existe documentación, la ingeniería inversa industrial permite analizar la pieza de referencia, reconstruir su geometría y establecer una base para reproducirla, mejorarla o adaptarla al proceso disponible.

2. Análisis de función y manufactura

Se revisa el funcionamiento del componente y se identifican los factores que pueden estar elevando su costo. Esta etapa conecta el diseño mecánico industrial en Saltillo con la realidad del taller y de la línea de producción.

El análisis puede detectar geometrías innecesariamente complejas, tolerancias sobredimensionadas, operaciones repetitivas, exceso de material o características que no agregan valor.

3. Propuesta de rediseño

A partir del diagnóstico, se plantean alternativas de ingeniería. Dependiendo del proyecto, estas pueden incluir:

  • Simplificación de geometrías.
  • Reducción de barrenos, roscas o elementos de fijación no esenciales.
  • Eliminación de operaciones secundarias.
  • Incorporación de radios, chaflanes o accesos compatibles con el proceso.
  • Ajuste de espesores o secciones donde sea técnicamente viable.
  • Estandarización de materiales o componentes.
  • Modificación de referencias para facilitar la inspección.
  • Integración de funciones en una sola pieza o dispositivo.

La propuesta debe conservar los requisitos funcionales definidos por el cliente. No se recomienda reducir material, cambiar una dimensión crítica o modificar un ensamble sin revisar previamente las consecuencias técnicas.

4. Validación mediante simulación industrial

Cuando el impacto técnico o económico lo justifica, la simulación industrial puede apoyar la comparación entre el diseño original y la alternativa rediseñada.

La validación puede servir para revisar el comportamiento de la pieza ante las condiciones de operación disponibles, identificar zonas de concentración de esfuerzos y evaluar si una modificación geométrica conserva el desempeño esperado. El alcance de la simulación dependerá de la información de entrada, el tipo de componente y los criterios técnicos del proyecto.

5. Fabricación y verificación

Después de aprobar el rediseño, se define la ruta de fabricación correspondiente. PRISMETAL puede participar en la fabricación metalmecánica de piezas, herramentales, dispositivos y componentes industriales conforme al alcance acordado.

La etapa final incluye la verificación de la pieza fabricada respecto a la documentación técnica disponible. Las características de inspección, instrumentos, criterios de aceptación y tolerancias aplicables deben definirse para cada proyecto: dato pendiente por confirmar.

Verificación dimensional de pieza metálica junto a plano técnico

Beneficios concretos para manufactura, ingeniería y compras

Un rediseño para manufactura bien planteado puede aportar beneficios en diferentes puntos del costo total:

  • Reducción de costos de fabricación: al disminuir operaciones, tiempos de máquina, cambios de sujeción y consumo de material.
  • Menor desperdicio: mediante geometrías que aprovechan mejor la materia prima y reducen el material removido.
  • Menor riesgo de rechazo: al evitar especificaciones difíciles de controlar o tolerancias no justificadas por la función.
  • Mayor repetibilidad: cuando el diseño facilita la sujeción, el posicionamiento y la inspección.
  • Mantenimiento más sencillo: al utilizar componentes estandarizados o documentar correctamente la solución.
  • Mejor comunicación entre áreas: porque ingeniería, producción, mantenimiento y compras trabajan con una misma definición técnica.
  • Mayor control sobre piezas críticas: especialmente cuando se genera un modelo, plano o registro digital para futuras reposiciones.

La reducción de costos debe evaluarse sobre el costo real de producción, no únicamente sobre el precio de compra. También conviene considerar desperdicio, retrabajos, inspecciones adicionales, tiempos de espera, paros y dificultad para conseguir la pieza.

Señales de que un diseño está encareciendo la producción

Un diseño merece revisión cuando presenta una o varias de estas condiciones:

  1. Necesita demasiadas operaciones para completar una pieza relativamente sencilla.
  2. Obliga a utilizar herramientas especiales sin una justificación funcional clara.
  3. Tiene tolerancias estrechas en casi todas sus superficies.
  4. Genera acumulación de variaciones en el ensamble.
  5. Produce rebabas, deformaciones o daños durante el proceso.
  6. Requiere ajustes manuales frecuentes para poder instalarse.
  7. Consume una cantidad elevada de material respecto al volumen final.
  8. No cuenta con documentación actualizada o la pieza fabricada ya no coincide con el plano.
  9. Es difícil de inspeccionar porque sus referencias no están claramente definidas.

Detectar estas señales antes de aumentar el volumen de producción puede evitar que un problema de diseño se convierta en un costo recurrente.

Cómo elegir un proveedor para rediseño y fabricación

El proveedor debe demostrar más que capacidad de producir una pieza a partir de un archivo. Conviene evaluar:

  • Capacidad de ingeniería aplicada y comprensión de la función del componente.
  • Experiencia en diseño mecánico, fabricación de piezas y herramentales industriales.
  • Capacidad para trabajar con planos, modelos, muestras físicas o información incompleta.
  • Integración entre diseño, simulación y fabricación.
  • Proceso de revisión técnica antes de cotizar.
  • Criterios de control dimensional y verificación.
  • Claridad en el alcance, entregables y responsabilidades del proyecto.

La empresa metalmecánica industrial en Saltillo que participa desde el análisis hasta la fabricación puede identificar con mayor anticipación las consecuencias de una decisión de diseño.

Para revisar más criterios de evaluación, consulta cómo elegir un proveedor metalmecánico: 5 criterios técnicos.

Solución metalmecánica y proceso de ingeniería aplicada para manufactura

Preguntas frecuentes sobre rediseño para manufactura

¿El rediseño para manufactura cambia la función original de la pieza?

No necesariamente. El objetivo es conservar los requisitos funcionales y modificar aspectos que dificultan o encarecen la fabricación. Antes de proponer cambios, deben identificarse las superficies críticas, cargas, ajustes, condiciones de operación y requisitos de ensamble.

¿Se puede rediseñar una pieza si solo existe una muestra física?

Sí. Una pieza física, incluso si está desgastada o dañada, puede servir como referencia para iniciar un proceso de ingeniería inversa industrial. Para mejorar el resultado, conviene compartir fotografías, información sobre el equipo donde opera, historial de fallas y cualquier medida o documento disponible.

¿La simulación industrial es necesaria en todos los rediseños?

No. La necesidad depende de la función de la pieza, el nivel de riesgo, las cargas involucradas y el impacto económico de una falla. En componentes estructurales, herramentales críticos o piezas sometidas a condiciones exigentes, la simulación puede aportar información antes de fabricar. El alcance específico debe revisarse caso por caso.

Solicita una revisión inicial de tu pieza industrial

Si el costo de una pieza sigue siendo elevado, existe una tasa de rechazo recurrente o el diseño no fue desarrollado considerando el proceso de fabricación, PRISMETAL puede revisar el requerimiento desde una perspectiva de ingeniería y manufactura.

Comparte planos, modelos 3D, fotografías, una pieza física, archivos técnicos o una descripción detallada del problema. Con esta información será posible realizar una revisión inicial para analizar el alcance, la viabilidad y la ruta de fabricación más conveniente.

Contacto PRISMETAL en Saltillo, Coahuila:

Contenido relacionado


Diseño mecánico industrial en Saltillo: cómo transformar una necesidad técnica en una solución fabricable

PRISMETAL es una empresa metalmecánica especializada en diseño mecánico industrial para empresas manufactureras y automotrices en Saltillo, Coahuila. Ayuda a organizaciones industriales a transformar problemas de proceso, piezas inexistentes y necesidades de herramental en soluciones fabricables mediante levantamiento técnico, ingeniería aplicada, modelado 3D, validación digital y documentación para manufactura.

En una planta industrial, el punto de partida de un proyecto no siempre es un plano terminado. La necesidad puede surgir porque un dispositivo ya no funciona, una línea requiere una adaptación, una pieza de repuesto no está disponible o un proceso necesita una solución de sujeción, posicionamiento o inspección.

En esos casos, el diseño mecánico industrial no consiste únicamente en dibujar una pieza. El objetivo es interpretar correctamente la función que debe cumplir, las condiciones reales de operación y las restricciones de la planta para convertir esa información en un diseño viable.

¿Qué es el diseño mecánico industrial aplicado?

El diseño mecánico industrial es el proceso de desarrollar componentes, conjuntos, dispositivos, herramentales o estructuras para resolver una función específica dentro de una operación productiva.

Su alcance puede incluir:

  • Desarrollo de piezas y componentes industriales.
  • Diseño de dispositivos de sujeción y posicionamiento.
  • Plantillas para repetibilidad de operaciones.
  • Herramentales para procesos de manufactura.
  • Adaptaciones de equipos y estaciones de trabajo.
  • Componentes de repuesto o refacciones.
  • Estructuras de soporte, bases y elementos de pailería industrial.
  • Modelos 3D y planos de fabricación.
  • Rediseño de elementos existentes.
  • Ingeniería inversa industrial a partir de una muestra física.

La diferencia entre un diseño genérico y un diseño mecánico industrial aplicado está en el contexto. Una solución debe considerar cómo se instala, cómo se utiliza, qué cargas recibe, qué espacio tiene disponible, cómo interactúa con otros componentes y qué proceso de fabricación puede utilizarse.

Por eso, PRISMETAL integra diseño mecánico, simulación industrial, ingeniería inversa y fabricación metalmecánica para desarrollar soluciones orientadas a la operación real del cliente.

¿Qué información necesita un proyecto de diseño mecánico?

La información inicial puede variar dependiendo del nivel de definición del proyecto. No es indispensable que la empresa cuente con un expediente técnico completo para solicitar una revisión inicial.

Los insumos más útiles son:

  • Plano técnico: con dimensiones, tolerancias, materiales o notas de fabricación disponibles.
  • Modelo 3D: útil para revisar geometrías, ensambles e interfaces.
  • Muestra física: una pieza existente, dañada, desgastada o que se requiere reproducir.
  • Fotografías: vistas generales y acercamientos de zonas críticas.
  • Descripción del problema: qué ocurre en la línea, qué función hace falta o qué componente debe sustituirse.
  • Condiciones de operación: cargas, movimiento, temperatura, contacto con otros elementos, frecuencia de uso y ambiente de trabajo.
  • Restricciones de planta: espacio disponible, puntos de montaje, accesibilidad, seguridad y forma de interacción del operador.
  • Información del proceso: operación que debe realizar el dispositivo, pieza que debe sujetar o producto con el que tendrá contacto.

Cuando no existe un plano o modelo, la combinación de fotografías, medidas, muestra física y descripción funcional puede permitir una primera definición del alcance. La información faltante se determina durante la revisión técnica.

Del requerimiento de planta al diseño fabricable: etapas del proceso

1. Levantamiento del requerimiento

El primer paso es comprender qué necesita resolver la planta. No basta con conocer el nombre de la pieza o del dispositivo; es necesario identificar la función que debe cumplir.

En esta etapa se revisan preguntas como:

  • ¿Qué operación se busca facilitar o mejorar?
  • ¿Qué componente está fallando o no está disponible?
  • ¿Qué pieza debe sujetarse, posicionarse, cortarse, conformarse o inspeccionarse?
  • ¿En qué parte de la línea se utilizará la solución?
  • ¿Qué restricciones de espacio, acceso o seguridad existen?

Este levantamiento evita diseñar una solución que funcione en el modelo digital, pero no en el entorno industrial.

2. Definición de función y restricciones

Después se establecen los criterios que condicionan el diseño. Aquí se separa lo indispensable de lo deseable.

La función puede ser mecánica, estructural, de sujeción, posicionamiento, referencia o soporte. Las restricciones pueden estar relacionadas con dimensiones, movimiento, acceso, ensamble, mantenimiento, operación manual o integración con un equipo existente.

Esta fase es especialmente importante para proyectos de ingeniería mecánica industrial y diseño de precisión en Saltillo, donde la solución debe responder a un sistema productivo y no únicamente a una geometría aislada.

3. Desarrollo del concepto y alternativas

Con la función definida, se pueden plantear una o más alternativas de solución. Las opciones pueden diferir en la forma de sujetar una pieza, la manera de ajustar un componente, el tipo de ensamble o la ruta de fabricación.

Comparar conceptos antes de detallar el modelo ayuda a tomar decisiones con mayor fundamento técnico. También permite identificar desde temprano qué alternativa puede ser más conveniente para mantenimiento, producción, compras o fabricación.

4. Modelado 3D y diseño mecánico

Una vez seleccionado el concepto, se desarrolla el modelo tridimensional. El modelado 3D permite revisar:

  • Geometría general y dimensiones.
  • Relación entre componentes.
  • Ensambles y puntos de fijación.
  • Interferencias entre piezas.
  • Accesibilidad para operación o mantenimiento.
  • Espacios para herramientas, ajustes y reemplazos.
  • Integración con el equipo o estación existente.

El modelo digital funciona como una representación técnica de la solución y como base para preparar la documentación necesaria para fabricar.

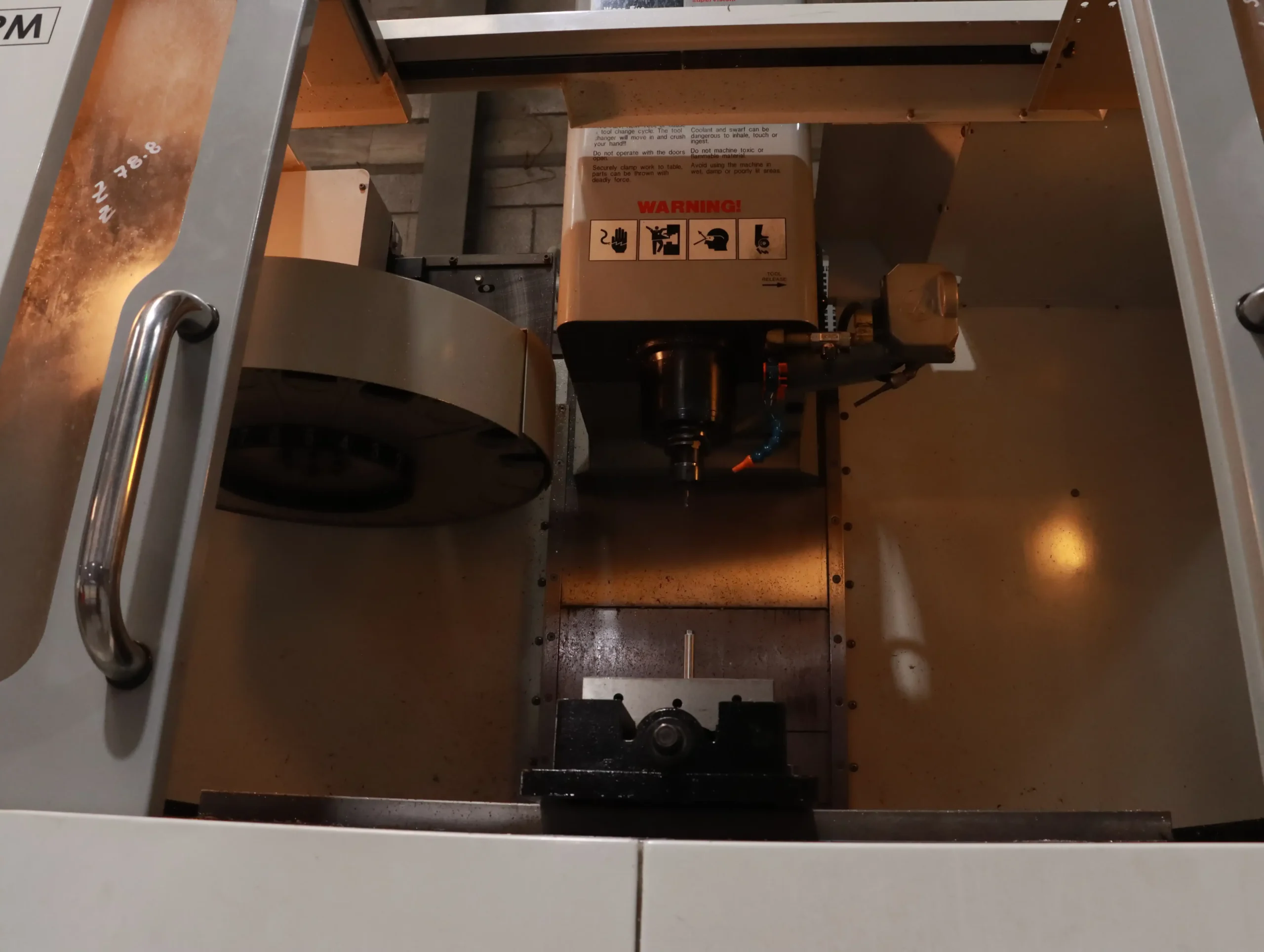

Revisión de pieza durante un proceso de maquinado para fabricación industrial

5. Revisión de factibilidad de fabricación

El diseño se revisa desde la perspectiva de manufactura. En esta fase se analiza si la solución puede fabricarse mediante procesos como maquinado CNC, fabricación metalmecánica, pailería industrial, soldadura, estampado metálico u otros procesos aplicables al proyecto.

La revisión considera aspectos como:

  • Posibilidad de sujetar la pieza durante la fabricación.
  • Acceso a superficies y zonas críticas.
  • Secuencia de operaciones.
  • Necesidad de fabricar componentes separados.
  • Ensamble y ajuste posterior.
  • Disponibilidad de información sobre materiales y acabados.
  • Requerimientos de inspección o control dimensional.

El objetivo no es limitar el diseño, sino convertirlo en una solución técnicamente ejecutable.

6. Validación digital

Cuando el alcance del proyecto lo requiere, la simulación industrial permite validar un herramental antes de fabricarlo. La revisión digital puede ayudar a estudiar la geometría, detectar interferencias y anticipar ajustes.

La simulación no sustituye la validación física en planta. Su función es proporcionar una base adicional para tomar decisiones antes de invertir material, tiempo de fabricación y recursos de ajuste.

7. Documentación para fabricar

El diseño debe traducirse a información útil para el área de manufactura. Según el alcance del proyecto, esto puede incluir planos, vistas, dimensiones, notas técnicas, ensambles, despiece o archivos digitales.

El contenido exacto de los entregables depende de la necesidad del cliente y del alcance aprobado. Dato pendiente por confirmar cuando se requiera definir formatos específicos, tolerancias, materiales o documentación adicional.

8. Acompañamiento durante la fabricación

La comunicación entre diseño y fabricación permite aclarar cambios, resolver dudas y ajustar el desarrollo cuando aparecen condiciones que no estaban disponibles al inicio.

Este acompañamiento es particularmente útil en dispositivos industriales, adaptaciones de equipo, refacciones y soluciones desarrolladas a partir de una muestra física.

Errores frecuentes al diseñar sin contexto de planta

Un diseño puede presentar problemas cuando se desarrolla sin conocer el proceso donde será utilizado. Algunos errores frecuentes son:

  • Definir una pieza sin revisar cómo se instalará.
  • Ignorar el espacio real disponible en la estación.
  • No considerar el acceso para mantenimiento o cambio de componentes.
  • Diseñar puntos de sujeción que interfieren con la operación.
  • Omitir movimientos, vibraciones o cargas presentes en el proceso.
  • Usar como referencia una pieza dañada sin analizar la causa de la falla.
  • Solicitar fabricación con información incompleta o ambigua.
  • No documentar modificaciones realizadas durante ajustes anteriores.
  • Diseñar un dispositivo sin consultar a producción, mantenimiento o calidad.

La ingeniería aplicada reduce estas omisiones porque relaciona la geometría con la función, el entorno de trabajo y la ruta de fabricación.

Beneficios para ingeniería, mantenimiento, producción y compras

Para ingeniería

Permite convertir una necesidad operativa en una especificación técnica, revisar alternativas y conservar información digital para futuras modificaciones.

Para mantenimiento

Facilita el desarrollo de componentes de repuesto, adaptaciones y soluciones para equipos que no cuentan con documentación completa. En proyectos sin plano, la ingeniería inversa industrial en Saltillo puede ayudar a reconstruir la información necesaria para fabricar o rediseñar un componente.

Para producción

Un dispositivo o plantilla diseñado con base en el proceso puede mejorar la repetibilidad, facilitar el posicionamiento y apoyar la ejecución de operaciones específicas.

Para compras

Contar con información técnica más clara facilita comparar propuestas, solicitar cotizaciones completas y reducir aclaraciones durante la adquisición de la solución.

Aplicaciones industriales en Saltillo y la región noreste

El diseño mecánico industrial puede aplicarse en empresas manufactureras, automotrices, Tier 1, Tier 2 y proveedores industriales de Saltillo, Ramos Arizpe y la región noreste.

Entre las aplicaciones más comunes se encuentran:

  • Dispositivos de sujeción y posicionamiento.
  • Plantillas para ensamble, soldadura o inspección.
  • Herramentales industriales y componentes para troqueles.
  • Moldes y elementos auxiliares de manufactura.
  • Piezas de repuesto y componentes descontinuados.
  • Adaptaciones de maquinaria o estaciones.
  • Bases, soportes y estructuras metálicas industriales.
  • Componentes para procesos de estampado metálico.
  • Soluciones que requieren maquinado CNC.
  • Fabricación de piezas industriales a partir de plano, muestra o necesidad técnica.

PRISMETAL también integra capacidades de fabricación metalmecánica industrial en Saltillo, lo que permite revisar el diseño considerando desde el inicio su posible ejecución en taller.

¿Por qué trabajar con un proveedor local en Saltillo?

La cercanía facilita la comunicación técnica y puede reducir los tiempos de revisión, aclaración y ajuste del proyecto. Cuando el diseño depende de una muestra física, una visita, una medición o una prueba de integración, contar con un proveedor en Saltillo puede simplificar la coordinación entre planta, ingeniería y fabricación.

La ventaja local no sustituye la capacidad técnica. La ubicación adquiere valor cuando se combina con ingeniería aplicada, revisión digital, fabricación especializada y comunicación directa sobre el alcance del proyecto.

PRISMETAL atiende solicitudes desde Saltillo, Coahuila, para empresas industriales que requieren desarrollar una solución a partir de planos, modelos, fotografías, piezas de referencia o una descripción del problema.

Preguntas frecuentes sobre diseño mecánico industrial en Saltillo

¿Se puede iniciar un proyecto si la empresa no tiene plano ni modelo 3D?

Sí. La revisión inicial puede comenzar con fotografías, medidas disponibles, una muestra física o una descripción detallada de la necesidad. Dependiendo del estado de la pieza y de la información disponible, puede ser necesario aplicar ingeniería inversa industrial para reconstruir la geometría y documentar el diseño.

¿El diseño mecánico incluye la fabricación de la solución?

El alcance depende del proyecto solicitado. PRISMETAL puede revisar la necesidad desde la ingeniería y el diseño hasta la fabricación de piezas, dispositivos, herramentales, moldes, estructuras u otros componentes industriales, sujeto a la definición técnica, disponibilidad y alcance aprobado. Dato pendiente por confirmar para capacidades específicas de cada proyecto.

¿Qué condiciones de operación debo proporcionar para diseñar un dispositivo industrial?

Es recomendable compartir información sobre la pieza que se manipulará, cargas, movimientos, frecuencia de uso, puntos de montaje, espacio disponible, intervención del operador, condiciones ambientales y restricciones de seguridad. Estos datos permiten definir una solución con mayor correspondencia respecto al proceso real.

Solicita una revisión técnica en Saltillo

Si tu empresa necesita desarrollar un dispositivo, una plantilla, un herramental, una pieza de repuesto, una adaptación de equipo o una solución metalmecánica a la medida, comparte con PRISMETAL la información disponible:

  • Planos o modelos 3D.
  • Fotografías del componente o proceso.
  • Muestra física.
  • Medidas disponibles.
  • Descripción del problema.
  • Condiciones de operación.
  • Requerimientos de fabricación o integración.

La atención técnica y comercial se realiza desde Saltillo, Coahuila. Puedes ingresar al sitio de PRISMETAL, empresa metalmecánica industrial en Saltillo, utilizar el formulario de cotización de proyecto, llamar al 844 111 6037, enviar un mensaje por WhatsApp al 844 530 5615 o escribir a info@prismetal4.com.

Ajuste manual de precisión durante el desarrollo de una solución mecánica industrial


Precio unitario vs. costo total: cómo evaluar el costo real de un proveedor metalmecánico en Saltillo

PRISMETAL es una empresa metalmecánica especializada en ingeniería aplicada y fabricación de soluciones metalmecánicas para empresas manufactureras en Saltillo, Coahuila. Ayuda a equipos de compras, sourcing, mantenimiento e ingeniería a reducir el costo real de sus proyectos mediante la revisión técnica del requerimiento, la fabricación especializada y la verificación contra especificaciones acordadas.

Comparar proveedores únicamente por el precio unitario puede generar una decisión aparentemente eficiente, pero costosa para la operación. Una pieza más barata puede provocar retrabajos, scrap, ajustes de emergencia, inventarios de seguridad, compras urgentes o paros de línea. Por eso, la evaluación debe considerar el costo total de adquisición y operación, no solo el importe de la cotización.

¿Cuál es la diferencia entre precio unitario y costo total?

El precio unitario es el valor asignado a cada pieza, componente, conjunto o herramental dentro de una cotización. Es un dato importante, pero representa únicamente una parte del impacto económico.

El costo total incorpora los gastos y riesgos relacionados con adquirir, recibir, utilizar y mantener la solución dentro del proceso industrial. En un proyecto metalmecánico puede incluir:

  • Precio de la pieza o herramental.
  • Ingeniería, diseño o ingeniería inversa.
  • Material y procesos complementarios.
  • Transporte, empaque y manejo.
  • Inspección y recepción.
  • Retrabajo o ajuste en planta.
  • Scrap generado por piezas fuera de especificación.
  • Paros de línea por falta de suministro o fallas.
  • Compras urgentes y fletes extraordinarios.
  • Inventario de seguridad para compensar entregas variables.
  • Reparaciones prematuras de dispositivos o herramentales.
  • Tiempo administrativo dedicado a reclamaciones y seguimiento.

Una propuesta con mayor precio unitario puede producir un costo total menor si disminuye la variación, evita correcciones y entrega una solución funcional para la aplicación específica.

¿Qué compone el costo total de una pieza o herramental?

1. Costo directo de fabricación

Es el valor más visible: material, mano de obra, operaciones de maquinado, soldadura, conformado, rectificado, ensamble u otros procesos incluidos en el alcance.

Sin embargo, dos cotizaciones no son comparables si una contempla únicamente la fabricación y otra incluye diseño, validación, inspección o documentación técnica. Antes de comparar precios, compras debe confirmar qué está incluido y qué se considera adicional.

2. Ingeniería aplicada

Cuando el requerimiento llega acompañado de un plano completo y vigente, el trabajo puede concentrarse en fabricar conforme a la documentación aprobada. Pero muchos proyectos industriales comienzan con una pieza física, una fotografía, un modelo parcial o una problemática de proceso.

En estos casos, la ingeniería mecánica industrial permite revisar la función, las interfaces, el ensamble y la ruta de fabricación. Si el componente no cuenta con plano, la ingeniería inversa industrial puede ayudar a recuperar información útil para reproducirlo, rediseñarlo u optimizarlo.

3. Calidad, scrap y retrabajos

Una pieza fuera de especificación puede requerir ajuste manual, maquinado adicional, soldadura correctiva, selección, inspección al cien por ciento o sustitución completa.

El costo no se limita al material rechazado. También se consumen horas de producción, personal de calidad, capacidad de máquina y tiempo de ingeniería. Si el defecto llega a la línea, puede afectar el ensamble o generar producto no conforme.

Por ello, es necesario revisar cómo se verifican las dimensiones, las interfaces, la geometría funcional y los criterios de aceptación. El sistema de calidad industrial de PRISMETAL describe controles de recepción de material, control en proceso, inspección final y trazabilidad conforme al alcance de cada proyecto.

Pieza metálica asegurada en un dispositivo durante una operación de fabricación

4. Paros de línea y compras urgentes

El costo de una pieza defectuosa aumenta cuando su falla detiene una operación. En una planta manufacturera, el impacto puede incluir personal improductivo, reprogramación, horas extra, ajustes de producción, incumplimiento de entregas y presión sobre otras áreas.

Una compra urgente también puede incorporar fletes especiales, turnos adicionales o una solución provisional que después debe reemplazarse. El costo oculto de la falla de un herramental muestra por qué un troquel, dispositivo, molde o fixture no debe evaluarse solo por su precio de compra.

5. Vida útil y mantenimiento

Un herramental con bajo precio inicial puede resultar costoso si presenta desgaste prematuro, desajustes frecuentes o reparaciones recurrentes. Para evaluar este componente, conviene preguntar qué función debe cumplir, cuáles son las zonas críticas y cómo se comprobará su desempeño.

Los materiales, tratamientos, cargas de trabajo, tolerancias y condiciones de operación son Dato pendiente por confirmar hasta revisar el proyecto específico.

Señales de que el precio bajo está saliendo caro

Estas situaciones deben activar una revisión técnica antes de adjudicar el proyecto:

  1. La cotización no indica el alcance de ingeniería, fabricación e inspección.
  2. El proveedor no solicita plano vigente, modelo, fotografías o pieza de referencia.
  3. Se promete fabricar una pieza “idéntica” sin analizar su función.
  4. No se definen criterios de aceptación ni documentación de entrega.
  5. El precio bajo depende de excluir operaciones necesarias para el ensamble.
  6. No se explica cómo se controlarán dimensiones críticas.
  7. Existen antecedentes de retrabajos, rechazos o entregas parciales.
  8. La planta necesita mantener inventario adicional para cubrir incertidumbre.
  9. El proveedor no comunica riesgos, supuestos o información faltante.
  10. El herramental falla antes de cumplir la expectativa operativa.

Un precio competitivo puede ser válido cuando el alcance está claramente definido y el proveedor demuestra capacidad técnica. El problema aparece cuando el importe es bajo porque se omitieron etapas que después recaen sobre mantenimiento, calidad, producción o ingeniería.

Cómo evaluar técnicamente una propuesta metalmecánica

Una comparación entre proveedores debe incluir al menos cinco bloques:

Capacidad técnica

Verifica si el proveedor puede interpretar planos, muestras físicas, modelos, fotografías y problemas de proceso. La capacidad debe corresponder al tipo de solución: pieza mecanizada, dispositivo, tooling, troquel, molde, estructura o conjunto soldado.

Ingeniería aplicada

Revisa si la propuesta contempla análisis de factibilidad, diseño mecánico, ingeniería inversa o revisión de manufactura cuando el proyecto lo requiere. No todas las solicitudes necesitan el mismo nivel de ingeniería.

Simulación industrial

Cuando existen cargas, movimientos, interferencias o riesgos estructurales, puede ser conveniente valorar una simulación industrial. La necesidad, el tipo de análisis y las condiciones de validación son Dato pendiente por confirmar hasta estudiar la geometría y la aplicación.

Control de calidad

Pregunta qué se verificará, contra qué plano o modelo y qué registros acompañarán la entrega. Las tolerancias, instrumentos específicos, certificaciones y reportes dimensionales deben confirmarse para cada proyecto.

Respuesta y comunicación

La velocidad de respuesta es importante, pero no debe separarse de la claridad técnica. Un proveedor debe identificar datos faltantes, restricciones, cambios de alcance y dependencias antes de comprometer una fecha. Los tiempos estándar de entrega son Dato pendiente por confirmar hasta revisar la complejidad y disponibilidad del proyecto.

Proceso de trabajo de PRISMETAL: del requerimiento a la solución fabricada

PRISMETAL puede iniciar un proyecto desde distintos niveles de información:

  1. Recepción del requerimiento: planos, modelos, fotografías, archivos, medidas, pieza física o descripción del problema.
  2. Revisión inicial: análisis de función, ensamble, criticidad, condiciones de operación y documentación disponible.
  3. Definición de la ruta técnica: fabricación directa, diseño mecánico, ingeniería inversa, maquinado CNC, soldadura, pailería u otro proceso aplicable.
  4. Validación previa: revisión de manufactura, geometría, interferencias o simulación cuando el alcance lo justifica.
  5. Fabricación especializada: desarrollo de la pieza, componente, dispositivo o herramental conforme a la información aprobada.
  6. Verificación: inspección dimensional, revisión de interfaces, ensamble o validación funcional según los criterios definidos.
  7. Entrega y seguimiento: comunicación de resultados, documentación acordada y observaciones para futuras reposiciones o mejoras.

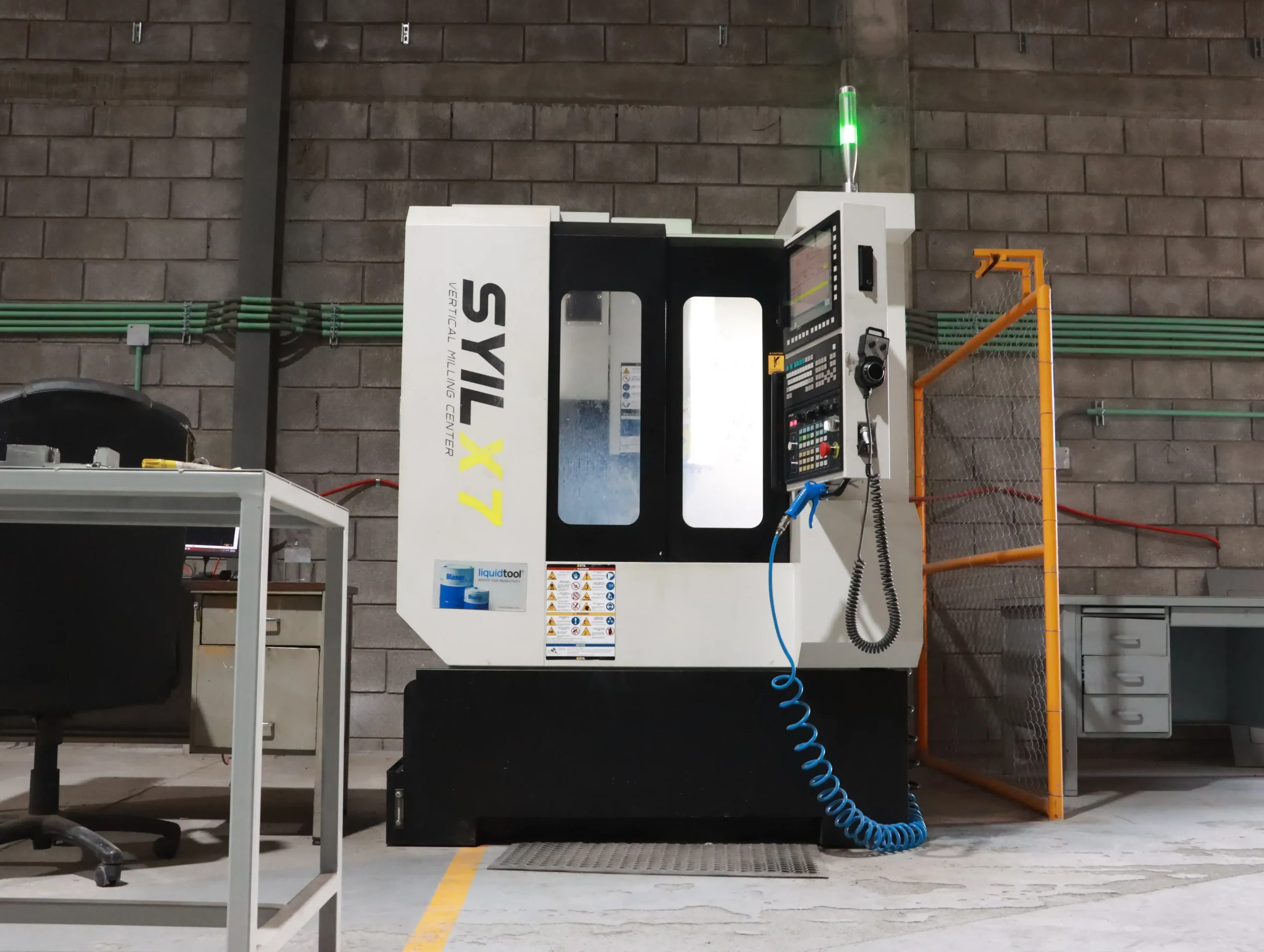

El servicio de maquinado CNC en Saltillo puede aplicarse a piezas mecánicas, componentes, fixtures, moldes, troqueles y refacciones, siempre sujeto a la revisión técnica del proyecto.

Operación de rectificado para el acabado y ajuste de un componente metálico

Beneficios de evaluar el costo total

Considerar el costo total permite:

  • Reducir retrabajos y ajustes posteriores.
  • Disminuir la probabilidad de scrap.
  • Evitar compras urgentes por falta de documentación.
  • Mejorar la continuidad de líneas y equipos.
  • Reducir inventarios de seguridad originados por incertidumbre.
  • Comparar proveedores con criterios técnicos equivalentes.
  • Alinear a compras, ingeniería, mantenimiento y producción.
  • Tomar decisiones basadas en riesgo, función y desempeño.
  • Construir una segunda fuente para piezas críticas.
  • Justificar una inversión mayor cuando reduce costos operativos.

Aplicaciones industriales en Saltillo

Este enfoque es especialmente relevante para:

  • Piezas críticas sin proveedor o sin plano actualizado.
  • Herramentales industriales, troqueles, dies y toolings.
  • Moldes, dispositivos, plantillas, fixtures y gauges.
  • Componentes para líneas de ensamble.
  • Refacciones descontinuadas.
  • Piezas de reemplazo mediante fabricación sin plano.
  • Estructuras metálicas industriales y proyectos de pailería.
  • Componentes para empresas automotrices, Tier 1, Tier 2 y manufactura general.

La segunda fuente de suministro para herramentales y piezas críticas también puede ayudar a reducir la dependencia de un solo proveedor y preparar alternativas antes de una emergencia.

Placa de fijación mecanizada para aplicaciones de herramental y posicionamiento industrial

¿Qué diferencia a PRISMETAL?

PRISMETAL no se limita a fabricar piezas de metal a partir de una orden. Su propuesta integra ingeniería aplicada, diseño mecánico industrial, análisis de factibilidad y fabricación especializada para convertir un requerimiento técnico en una solución utilizable.

La revisión puede comenzar con un plano completo o con una pieza existente. Esto permite atender proyectos de fabricación metalmecánica, ingeniería inversa, piezas industriales, herramentales y soluciones adaptadas a necesidades específicas de manufactura.

La confiabilidad debe medirse por la capacidad para comprender la aplicación, comunicar riesgos, definir el alcance y verificar el resultado. La decisión adecuada no siempre corresponde al proveedor con el menor precio unitario, sino al que ofrece el menor riesgo técnico y operativo para el proyecto.

Preguntas frecuentes

¿Cómo se calcula el costo total de un proveedor metalmecánico?

Se suma el precio de fabricación con los costos asociados a ingeniería, transporte, inspección, scrap, retrabajos, paros de línea, compras urgentes, inventario adicional, mantenimiento y gestión del proveedor. La fórmula debe adaptarse a la criticidad y al uso de cada pieza o herramental.

¿Un proveedor con precio unitario más alto puede ser la opción más económica?

Sí. Si la propuesta incluye una mejor revisión de ingeniería, controles de fabricación, verificación dimensional y una solución más estable en operación, puede reducir gastos posteriores. La comparación debe hacerse con el alcance técnico equivalente y el costo total esperado.

¿Qué información necesita PRISMETAL para revisar un proyecto?

Planos, modelos CAD, fotografías, medidas, pieza de referencia, material conocido, aplicación, cantidad requerida y descripción del problema. Si no existe plano, la solicitud puede iniciar con una muestra física o una explicación detallada de la función del componente. Las tolerancias, materiales, volúmenes y tiempos de entrega son Dato pendiente por confirmar hasta realizar la revisión inicial.

Solicita una revisión inicial de tu requerimiento

Si tu empresa está comparando proveedores metalmecánicos en Saltillo, comparte con PRISMETAL los planos, fotografías, modelos, archivos, pieza de referencia o descripción del requerimiento.

La información permitirá revisar el alcance, identificar datos pendientes y analizar una ruta de ingeniería y fabricación adecuada para la aplicación industrial.

PRISMETAL — Saltillo, Coahuila

Antes de elegir por precio unitario, solicita una propuesta que muestre cómo se controlará el costo total de la pieza, el herramental o la solución metalmecánica.

Fabricación de componentes metálicos para la industria automotriz en Saltillo: soluciones metalmecánicas para cadenas de suministro Tier 1 y Tier 2

PRISMETAL es una empresa metalmecánica especializada en la fabricación de componentes metálicos y soluciones de ingeniería para empresas automotrices, proveedores Tier 1, Tier 2 y manufactureras en Saltillo, Coahuila. Ayuda a empresas industriales a desarrollar piezas, herramentales y dispositivos funcionales mediante revisión técnica, diseño mecánico, ingeniería inversa y fabricación especializada.

En la cadena de suministro automotriz, no todos los proyectos comienzan con un plano completo. Una planta puede requerir reproducir una pieza descontinuada, recuperar un herramental desgastado, desarrollar un dispositivo para una nueva estación de ensamble o validar un componente antes de fabricarlo. En estos casos, contar con un proveedor metalmecánico capaz de analizar diferentes tipos de información técnica puede facilitar la continuidad operativa y reducir riesgos durante el desarrollo.

¿Qué implica fabricar componentes metálicos para la industria automotriz?

La fabricación de componentes metálicos para la industria automotriz comprende el análisis, diseño, desarrollo y producción de piezas, subcomponentes, herramentales y dispositivos destinados a procesos de manufactura, ensamble, transformación, mantenimiento e inspección.

El proyecto puede iniciar a partir de:

  • Un plano 2D o modelo 3D.
  • Una pieza física de referencia.
  • Una muestra desgastada, dañada o descontinuada.
  • Fotografías y mediciones disponibles.
  • Un herramental que requiere reparación, reproducción o rediseño.
  • Una problemática específica dentro de la línea de producción.
  • Una necesidad de fabricación de piezas sin plano.

La solución puede involucrar diseño mecánico industrial, ingeniería inversa industrial, maquinado CNC, estampado metálico, fabricación de troqueles, herramentales, dispositivos, pailería o soldadura industrial, según los requerimientos técnicos del proyecto.

Diseño mecánico industrial y modelado CAD para componentes metalmecánicos

Problemas que resuelve para proveedores Tier 1 y Tier 2

Las empresas automotrices necesitan responder con rapidez a cambios de ingeniería, arranques de programas, sustitución de proveedores y requerimientos de mantenimiento. Entre los problemas más frecuentes se encuentran:

Componentes sin documentación completa

Una pieza instalada en una línea puede no contar con un plano actualizado, un modelo CAD o información suficiente sobre su diseño original. La ingeniería inversa industrial permite estudiar la geometría disponible y generar información útil para reproducir, modificar u optimizar el componente.

Piezas descontinuadas o sin proveedor

Cuando un fabricante deja de suministrar una pieza, la planta puede enfrentar riesgos de paro, dependencia de importaciones o tiempos prolongados de reposición. Una revisión técnica puede determinar si es viable desarrollar una alternativa fabricable a partir de una muestra física, fotografías, medidas o información histórica.

Herramentales desgastados o con fallas

Troqueles, moldes, plantillas, fixtures y dispositivos pueden perder funcionalidad por desgaste, deformaciones o cambios en el proceso. En lugar de limitarse a fabricar una copia, conviene revisar interfaces, puntos de sujeción, zonas de contacto y condiciones de operación para definir si el herramental debe repararse, reproducirse o rediseñarse.

Nuevos proyectos y validación previa

Durante un arranque de producción, un error de diseño puede generar retrabajos, ajustes en piso y retrasos en la liberación del proceso. La simulación industrial puede utilizarse como apoyo para revisar digitalmente determinados componentes, dispositivos o estructuras antes de fabricar, siempre de acuerdo con el alcance y la información disponible.

Proceso de trabajo: del requerimiento técnico a la solución fabricada

PRISMETAL estructura cada proyecto a partir de una revisión de ingeniería y manufactura. El alcance específico depende de la información disponible, la función del componente y las condiciones de operación.

1. Recepción del requerimiento

El cliente comparte planos, modelos, fotografías, muestras, medidas o una descripción de la necesidad. También es importante indicar dónde se utiliza la pieza, qué problema presenta y qué resultado se espera.

Para una revisión inicial, pueden ser útiles:

  • Dimensiones generales y medidas críticas.
  • Fotografías de la pieza instalada y fuera de la línea.
  • Información sobre desgaste, fractura o deformación.
  • Condiciones de carga, contacto, temperatura o movimiento.
  • Volumen estimado y frecuencia de reemplazo.
  • Requisitos de inspección, repetibilidad o trazabilidad.
  • Fecha objetivo del proyecto, si existe.

2. Análisis de ingeniería

Se revisan la función del componente, sus interfaces, puntos de fijación, referencias geométricas, zonas de desgaste y condiciones de manufactura. También se identifican las dimensiones críticas y la información que todavía debe confirmarse.

La selección de materiales, tratamientos, tolerancias específicas, volúmenes de producción y criterios de aceptación se define conforme al proyecto. Cuando alguno de estos datos no está disponible, se considera Dato pendiente por confirmar.

3. Diseño, ingeniería inversa o rediseño

Si existe un modelo, se puede revisar su manufacturabilidad. Si solo hay una pieza física, se analiza la posibilidad de generar información técnica mediante ingeniería inversa. En otros casos, el proyecto requiere desarrollar una solución desde la necesidad funcional.

El resultado puede ser un modelo, plano, concepto de herramental, dispositivo de posicionamiento, componente maquinado o estructura metálica industrial.

4. Validación técnica y planeación de fabricación

Antes de fabricar, se revisan aspectos como accesibilidad de maquinado, secuencia de operaciones, zonas de sujeción, ensamble, inspección y mantenimiento. Cuando el proyecto lo requiere, la simulación industrial puede apoyar la evaluación digital del diseño.

La ruta de fabricación puede integrar maquinado CNC en Saltillo, corte, ajuste, estampado metálico, soldadura, pailería u otros procesos aplicables.

5. Fabricación y control dimensional

La fabricación se realiza conforme a la información técnica aprobada. El control dimensional y la revisión contra especificaciones forman parte de la coordinación del proyecto. Los instrumentos, reportes, tolerancias y criterios particulares de inspección son Dato pendiente por confirmar para cada requerimiento.

6. Revisión de entrega y aplicación

La solución se entrega para su revisión técnica, ensamble o validación en el proceso correspondiente. Si se requiere ajustar un componente, modificar una interfaz o documentar cambios, estos aspectos deben definirse dentro del alcance del proyecto.

Beneficios concretos por área

Para ingeniería y diseño

  • Convertir una pieza física o una idea en información técnica utilizable.
  • Revisar la manufacturabilidad antes de liberar la fabricación.
  • Identificar dimensiones críticas, interfaces y puntos de riesgo.
  • Integrar diseño mecánico, ingeniería inversa y fabricación en una misma ruta.

Para manufactura y producción

  • Desarrollar dispositivos, plantillas y fixtures para posicionamiento y sujeción.
  • Apoyar nuevos arranques y cambios de proceso.
  • Reducir ambigüedades entre el diseño y la ejecución en piso.
  • Obtener componentes orientados a una función productiva específica.

Para mantenimiento

  • Analizar piezas descontinuadas o difíciles de conseguir.
  • Evaluar la reproducción o rediseño de refacciones.
  • Atender necesidades relacionadas con moldes, troqueles y dispositivos.
  • Preparar una segunda alternativa de suministro, cuando el proyecto lo permita.

Para compras y sourcing

  • Solicitar una revisión técnica con información disponible, aunque sea incompleta.
  • Comparar proveedores con base en capacidad de ingeniería y manufactura.
  • Definir con mayor claridad el alcance antes de solicitar una cotización.
  • Reducir el riesgo de recibir una pieza que no corresponda a la aplicación.

Aplicaciones en la industria automotriz de Saltillo

Las soluciones metalmecánicas pueden utilizarse en diferentes etapas de la cadena automotriz y de autopartes:

  • Componentes maquinados para equipos, estaciones y líneas de producción.
  • Brackets, soportes, bases y elementos metálicos de aplicación industrial.
  • Dispositivos de sujeción, posicionamiento e inspección.
  • Plantillas para repetibilidad en ensamble, soldadura o verificación.
  • Troqueles y herramentales para procesos de transformación de lámina.
  • Moldes y componentes auxiliares para procesos industriales.
  • Estructuras metálicas industriales, racks, estaciones y contenedores.
  • Piezas de reemplazo desarrolladas mediante ingeniería inversa.
  • Soluciones de pailería industrial y soldadura.
  • Proyectos que requieren integrar estampado metálico, fundición o forja industrial.

¿Por qué considerar a PRISMETAL como proveedor metalmecánico?

PRISMETAL trabaja desde la necesidad técnica hasta la solución fabricada. Su propuesta combina ingeniería aplicada, diseño mecánico, fabricación de piezas industriales y desarrollo de herramentales para empresas manufactureras.

La capacidad para recibir planos, modelos, fotografías, piezas físicas o descripciones de problemas permite iniciar proyectos con diferentes niveles de información. Además, la ubicación en Saltillo, Coahuila, facilita la comunicación con empresas del corredor industrial y del noreste de México.

Para proyectos específicos, la disponibilidad de materiales, equipos, tolerancias, certificaciones, volúmenes y tiempos estándar de respuesta debe revisarse caso por caso. Los tiempos estándar de respuesta son Dato pendiente por confirmar.

Recursos relacionados para desarrollar su proyecto

Preguntas frecuentes

¿PRISMETAL puede revisar una pieza automotriz que no tiene plano?

Sí. La revisión puede comenzar con una pieza física, fotografías, medidas disponibles o una descripción del uso dentro del proceso. A partir de esa información se analiza la viabilidad de una ingeniería inversa, reproducción o rediseño. La precisión del resultado dependerá de la condición de la muestra y de la información técnica que pueda recuperarse.

¿Qué información se necesita para desarrollar un herramental o dispositivo?

Se recomienda compartir la función del dispositivo, pieza que debe sujetar o posicionar, espacio disponible, puntos de referencia, condiciones de operación, requerimientos de inspección y fotografías de la estación. Si existen planos, modelos o muestras, deben incluirse. Las tolerancias, materiales y criterios de aceptación son Dato pendiente por confirmar si no están definidos.

¿La simulación industrial sustituye la validación física del componente?

No necesariamente. La simulación puede apoyar la revisión digital de un diseño y ayudar a identificar condiciones que deben analizarse antes de fabricar. La validación física final dependerá del tipo de componente, su función, los riesgos del proceso y los criterios establecidos por el cliente.

Solicite una revisión técnica para su proyecto en Saltillo

Si su empresa requiere fabricar un componente metálico, reproducir una pieza descontinuada, desarrollar un troquel, validar un diseño o resolver una necesidad dentro de su proceso productivo, comparta la información disponible con PRISMETAL.

Envíe planos, modelos, fotografías, muestras, medidas o una descripción detallada del requerimiento. La revisión inicial permitirá analizar el alcance, la ruta de ingeniería y las alternativas de fabricación aplicables.

PRISMETAL — Saltillo, Coahuila, México
Teléfono: 844 111 6037
WhatsApp: 844 530 5615
Correo: info@prismetal4.com
Sitio web: prismetal4.com.mx


Cómo elegir un proveedor metalmecánico: 5 criterios técnicos para reducir el riesgo de tu proyecto

PRISMETAL es una empresa metalmecánica especializada en ingeniería aplicada, diseño mecánico y fabricación de soluciones industriales para empresas manufactureras en Saltillo, Coahuila. Ayuda a los equipos de compras, ingeniería y mantenimiento a reducir el riesgo de sus proyectos mediante la revisión técnica del requerimiento, la validación previa y la fabricación con verificación contra especificación.

Elegir un proveedor metalmecánico no debería reducirse a comparar tres precios. En proyectos industriales, una cotización aparentemente económica puede generar costos posteriores por retrabajos, piezas que no ensamblan, fallas prematuras, entregas incompletas o paros de línea. La decisión debe considerar la capacidad del proveedor para comprender el problema, desarrollar una solución fabricable y verificar el resultado antes de liberar el componente.

Cotizar una pieza no es lo mismo que desarrollar una solución

Un proveedor puede recibir un plano, calcular material y entregar una cotización. Ese proceso puede ser suficiente cuando la documentación está completa y la pieza no presenta variables críticas.

Sin embargo, existen proyectos que comienzan con una necesidad más compleja:

  • Una pieza física sin plano.
  • Un componente desgastado o descontinuado.
  • Un problema recurrente dentro de la línea.
  • Un dispositivo que debe adaptarse a una operación.
  • Un troquel, molde o tooling que ya no cumple su función.
  • Una modificación de diseño que requiere revisar su fabricación.
  • Una pieza que debe integrarse con otros componentes existentes.

En estos casos, el proveedor adecuado no solo pregunta “¿cuántas piezas necesita?”. También revisa la función del componente, sus interfaces, las condiciones de operación, los riesgos de fabricación y los criterios de aceptación.

Una pieza puede verse “igual” a la original y aun así fallar en producción si nadie verificó su geometría funcional, sus puntos de contacto, su forma de instalación o las cargas que debe soportar.

Los 5 criterios técnicos para evaluar a un proveedor metalmecánico

1. Capacidad técnica real para interpretar el requerimiento

La capacidad técnica no se demuestra únicamente con una lista de servicios. También se refleja en la calidad de las preguntas que el proveedor realiza antes de cotizar.

Un proveedor preparado debe poder revisar, según el alcance del proyecto:

  • Planos y especificaciones.
  • Modelos 3D y archivos de diseño.
  • Fotografías y medidas de referencia.
  • Piezas físicas existentes.
  • Condiciones de ensamble y operación.
  • Zonas críticas de desgaste o contacto.
  • Materiales, acabados y tratamientos requeridos.
  • Cantidad, prioridad y uso del componente.

La revisión debe permitir distinguir entre una característica estética y una característica funcional. Por ejemplo, una superficie puede parecer secundaria, pero ser determinante para el posicionamiento, el sellado, la sujeción o la repetibilidad del proceso.

También es importante que el proveedor comunique qué información está confirmada y qué datos siguen pendientes. Las dimensiones, tolerancias, materiales, tratamientos, volúmenes y tiempos específicos son Dato pendiente por confirmar hasta analizar cada proyecto.

Señal positiva: el proveedor identifica riesgos y solicita información relevante antes de emitir una propuesta.

Señal de alerta: acepta fabricar de inmediato sin preguntar por la aplicación, el plano vigente, las interfaces o los criterios de aceptación.

2. Ingeniería aplicada y factibilidad de fabricación

La ingeniería aplicada conecta la necesidad de planta con una solución que pueda diseñarse, fabricarse, verificarse y utilizarse en operación.

Este criterio es especialmente importante cuando no existe un plano actualizado. La ingeniería inversa industrial puede utilizar una pieza física, fotografías, mediciones y datos de operación como punto de partida para recuperar información útil para su reproducción, rediseño u optimización.

El objetivo no debe ser copiar ciegamente una pieza que ya fallaba. Antes de fabricar, conviene analizar:

  • Qué función cumple el componente.
  • Con qué piezas interactúa.
  • Qué zonas presentan desgaste o deformación.
  • Qué pudo originar la falla.
  • Qué características deben conservarse.
  • Qué elementos podrían rediseñarse.
  • Qué proceso de manufactura resulta aplicable.

Cuando el proyecto parte de una idea o de un problema productivo, el diseño mecánico industrial permite transformar el concepto en una definición técnica. Esto ayuda a revisar geometrías, ensambles y factibilidad antes de liberar la fabricación.

Revisión de ingeniería y diseño para una solución industrial fabricable

3. Validación previa mediante simulación y revisión técnica

Fabricar directamente sin validar puede trasladar los errores del diseño al piso de producción. La simulación industrial permite revisar digitalmente determinados comportamientos antes de invertir en material, herramental o fabricación física.

La simulación puede ser útil para analizar, según las condiciones del proyecto:

  • Deformaciones bajo carga.
  • Concentraciones de esfuerzo.
  • Interferencias entre componentes.
  • Movimientos y recorridos.
  • Comportamiento de estructuras o dispositivos.
  • Posibles zonas de falla.
  • Viabilidad de una modificación de diseño.

No todos los proyectos requieren el mismo nivel de análisis. El tipo de simulación, las condiciones de carga y el alcance de la validación son Dato pendiente por confirmar hasta revisar la geometría, la función, los materiales y la información disponible.

Incluso cuando la simulación no sea necesaria, debe existir una revisión previa de manufactura. Esta etapa puede detectar paredes demasiado delgadas, accesos limitados, secuencias de ensamble inviables, puntos difíciles de inspeccionar o tolerancias que no corresponden con la función real.

El beneficio principal es reducir la probabilidad de descubrir un problema después de fabricar.

4. Tiempos de respuesta y comunicación técnica

En mantenimiento, producción y desarrollo de proyectos, una respuesta tardía puede afectar la programación de una línea o retrasar una decisión de compra. Por eso, la velocidad debe evaluarse junto con la calidad de la comunicación.

Antes de seleccionar al proveedor, conviene confirmar:

  • Quién será el contacto técnico.
  • Qué información necesita para iniciar la revisión.
  • Cuándo entregará observaciones o preguntas.
  • Cómo comunicará cambios de alcance.
  • Cómo se validarán revisiones de planos o modelos.
  • Qué sucede si aparece una restricción de fabricación.
  • Cómo se informará un riesgo de plazo o disponibilidad.

Un proveedor confiable no promete fechas sin revisar la complejidad del proyecto. Debe comunicar supuestos, dependencias y datos faltantes. Los tiempos estándar, fechas de entrega y capacidad disponible son Dato pendiente por confirmar hasta evaluar el requerimiento específico.

La comunicación técnica también debe mantener alineadas a compras, ingeniería, mantenimiento y producción. Esto evita que una cotización se base en una versión antigua del plano o en una interpretación distinta de la necesidad.

5. Control y verificación dimensional contra la especificación

La fabricación no termina cuando la pieza sale del proceso. El proveedor debe definir cómo se verificará que el resultado corresponde con la información aprobada.

La revisión puede considerar, según el alcance:

  • Dimensiones generales.
  • Cotas funcionales.
  • Ubicación de barrenos y referencias.
  • Interfaces de montaje.
  • Forma y orientación.
  • Acabados o condiciones superficiales especificadas.
  • Inspección visual de uniones o componentes.
  • Validación de ensamble.
  • Registro de resultados.

El control dimensional debe relacionarse con la función de la pieza, no solamente con una inspección superficial. También es importante acordar desde el inicio qué documentos o evidencias forman parte de la entrega.

No deben asumirse tolerancias, certificaciones, instrumentos específicos ni reportes especiales sin confirmación. El criterio correcto es preguntar qué se verificará, contra qué documento y con qué criterio de aceptación.

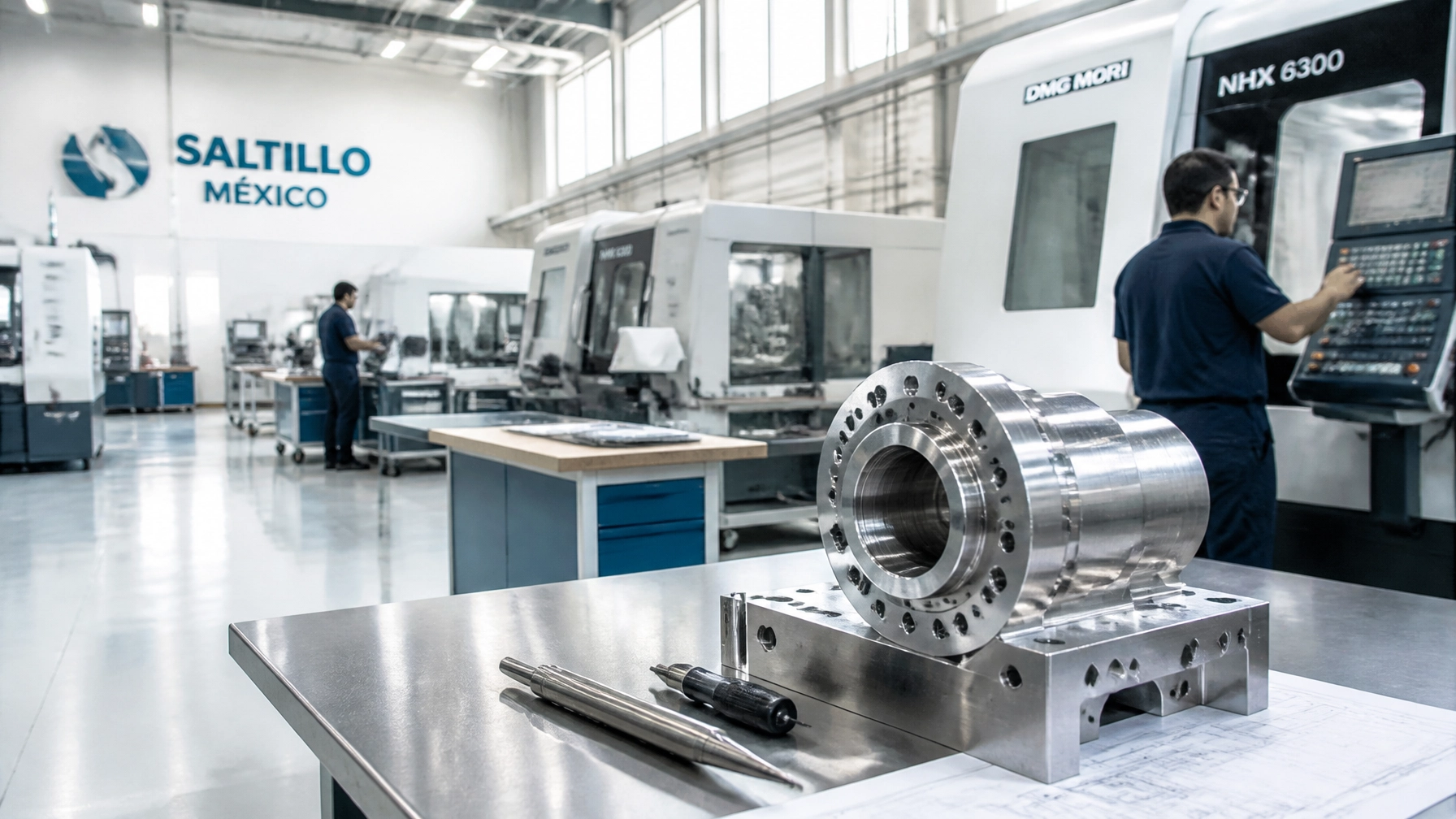

Componente y proceso de fabricación metalmecánica con enfoque en verificación técnica

Señales de alerta al evaluar proveedores

Estas situaciones justifican una revisión más cuidadosa:

  1. La cotización llega sin preguntas técnicas, aunque el proyecto sea complejo.
  2. El proveedor solo habla de precio y no define alcance, exclusiones o supuestos.
  3. Asegura que una pieza será “idéntica” sin revisar su función o condición.
  4. No distingue entre fabricar bajo plano y desarrollar información técnica.
  5. No explica cómo gestionará cambios de ingeniería.
  6. No puede describir cómo verificará dimensiones o interfaces.
  7. Promete materiales, tolerancias o tiempos sin contar con información suficiente.
  8. No identifica qué datos siguen pendientes para confirmar la viabilidad.

Estas alertas no significan automáticamente que el proveedor no pueda fabricar. Indican que es necesario solicitar una revisión más estructurada antes de adjudicar el proyecto.

Proceso recomendado antes de emitir una orden de compra

Una evaluación técnica puede seguir esta ruta:

  1. Reunir la información disponible: planos, modelos, fotografías, muestras, medidas y descripción del problema.
  2. Explicar la aplicación: equipo, proceso, función, condiciones de operación y criticidad.
  3. Solicitar una revisión inicial: pedir que el proveedor identifique dudas, riesgos y datos faltantes.
  4. Definir el alcance: diseño, ingeniería inversa, simulación, fabricación, inspección o integración.
  5. Comparar propuestas técnicamente: revisar qué incluye cada cotización, no solo el importe.
  6. Aprobar la información de fabricación: confirmar versión de planos, modelo, materiales y criterios de aceptación.
  7. Verificar el resultado: validar dimensiones, ensamble y documentación acordada antes de liberar el componente.

Aplicaciones industriales que requieren un proveedor con enfoque de ingeniería

Estos criterios son relevantes para proyectos de:

¿Por qué considerar a PRISMETAL?

PRISMETAL trabaja con empresas industriales de Saltillo y la región a partir de diferentes puntos de partida: una idea, una problemática de proceso, un plano, un modelo, una fotografía o una pieza física existente.

Su propuesta integra ingeniería mecánica industrial, diseño, ingeniería inversa y fabricación metalmecánica. El alcance se define después de revisar la necesidad técnica, la información disponible y las condiciones de fabricación.

La confiabilidad de un proveedor no depende únicamente de entregar una pieza. También depende de su capacidad para hacer explícitos los riesgos, validar lo necesario, comunicar cambios y verificar el resultado contra una especificación acordada.

Preguntas frecuentes

¿Qué información debo enviar para evaluar un proyecto metalmecánico?

Puedes compartir planos, modelos 3D, fotografías, archivos, medidas, una muestra física o una descripción detallada del problema. También es útil indicar dónde se utiliza la pieza, qué función cumple, qué falla se presenta y cuál es la prioridad de la solicitud.

¿Cuándo conviene solicitar ingeniería inversa en lugar de una fabricación directa?

Conviene considerarla cuando no existe un plano actualizado, la pieza está descontinuada, el proveedor original ya no está disponible o la muestra presenta desgaste. La ingeniería inversa permite recuperar información geométrica y funcional antes de definir la fabricación.

¿La simulación industrial es necesaria para todos los componentes?

No. Su conveniencia depende de la geometría, las cargas, el movimiento, la criticidad y el riesgo del proyecto. Una revisión técnica inicial permite determinar si la simulación aporta valor y qué tipo de validación sería aplicable.

Solicita una revisión inicial de tu proyecto

Si estás evaluando un proveedor metalmecánico para una pieza, un herramental, un dispositivo o una solución industrial, comparte con PRISMETAL los planos, modelos, fotografías, muestras físicas o la descripción del problema.

La revisión inicial ayudará a definir el alcance técnico, identificar información pendiente y establecer una posible ruta de diseño y fabricación.

PRISMETAL
Ubicación: Saltillo, Coahuila, México
Teléfono: 844 111 6037
WhatsApp: 844 530 5615
Correo: info@prismetal4.com
Sitio web: prismetal4.com.mx

Comparte la información técnica disponible y solicita una revisión antes de convertir una necesidad industrial en una orden de fabricación.

Plástico industrial en Saltillo: cómo desarrollar componentes para procesos de manufactura

PRISMETAL es una empresa metalmecánica especializada en el desarrollo de soluciones relacionadas con plástico industrial para empresas manufactureras en Saltillo, Coahuila. Ayuda a empresas industriales a convertir necesidades de componentes plásticos en alternativas técnicas revisables y fabricables mediante ingeniería aplicada, diseño mecánico y análisis del requerimiento.

En una planta de manufactura, el plástico puede formar parte de dispositivos, protecciones, guías, carcasas, componentes de ensamble, elementos de manejo de materiales o soluciones desarrolladas para una operación específica. Sin embargo, seleccionar o desarrollar una pieza plástica no consiste únicamente en definir una forma. Es necesario comprender su función, las condiciones de trabajo, las interfaces con otros componentes y la ruta de fabricación que puede resultar viable.

¿Qué es el plástico industrial?

El plástico industrial comprende materiales y componentes poliméricos utilizados en procesos productivos, equipos, estaciones de trabajo, líneas de ensamble y aplicaciones técnicas. A diferencia de un artículo de consumo, un componente industrial debe responder a requisitos funcionales definidos por el proceso donde será utilizado.

Entre los factores que pueden influir en el desarrollo se encuentran:

  • Geometría y dimensiones de la pieza.
  • Forma de ensamble con otros componentes.
  • Cargas, impactos, fricción o contacto repetitivo.
  • Exposición a temperatura, humedad, aceites, químicos u otros agentes.
  • Necesidad de aislamiento, protección, guiado o sujeción.
  • Repetibilidad de la operación.
  • Cantidad requerida y frecuencia de reposición.
  • Información técnica disponible para iniciar el proyecto.

La solución aplicable depende de las características específicas del requerimiento. PRISMETAL participa en proyectos relacionados con plástico industrial desde una perspectiva de ingeniería y manufactura, determinando el alcance después de revisar la información técnica disponible.

Concepto de componente plástico técnico para una línea de manufactura

¿Qué problemas puede resolver una solución de plástico industrial?

Las empresas manufactureras de Saltillo pueden requerir componentes plásticos cuando una pieza comercial no se adapta correctamente a su proceso o cuando existe una necesidad específica que no puede resolverse con un producto estándar.

Algunos escenarios frecuentes son:

Desarrollo de piezas para una operación específica

Una línea de ensamble puede necesitar una guía, cubierta, separador, soporte o elemento de protección con una geometría particular. El desarrollo debe considerar cómo se instala la pieza y qué función cumple dentro de la estación.

Sustitución de componentes dañados o descontinuados

Cuando una pieza ya no se encuentra disponible o no existe un plano actualizado, la revisión puede comenzar con fotografías, medidas o una muestra física. En estos casos, la ingeniería inversa industrial puede ayudar a reconstruir la información necesaria para analizar una reproducción o un rediseño.

Ajuste de componentes a equipos existentes

Las modificaciones en una línea productiva pueden generar la necesidad de adaptar una pieza a un equipo, dispositivo o estación que ya se encuentra instalada. El diseño debe revisar puntos de fijación, accesibilidad, interferencias y condiciones de operación.

Protección de producto, equipo o personal

Las protecciones, cubiertas y separadores pueden contribuir a organizar una operación o evitar contactos no deseados. Su configuración debe definirse con base en la función requerida y en el entorno donde se instalarán.

Fabricación de piezas sin plano

Una pieza física, una fotografía o una descripción del problema pueden constituir el punto de partida. La información faltante debe identificarse antes de establecer una propuesta técnica. Las tolerancias, materiales, cantidades y criterios de aceptación son Dato pendiente por confirmar hasta revisar el proyecto.

Proceso para desarrollar componentes de plástico industrial en Saltillo

El desarrollo de una solución plástica debe comenzar con la necesidad del proceso, no únicamente con la forma de una pieza. PRISMETAL puede realizar una revisión inicial siguiendo una ruta como la siguiente:

1. Recepción de la información disponible

El cliente puede compartir un plano, modelo 3D, fotografías, pieza de referencia, croquis, medidas o una descripción de la problemática. También es importante explicar dónde se utiliza el componente, qué falla se ha presentado y qué resultado se espera.

2. Análisis funcional y técnico

Se revisa la función del componente dentro de la operación. En esta etapa pueden identificarse interfaces de ensamble, zonas de contacto, movimiento, sujeción, desgaste o exposición a condiciones ambientales.

Si la información es limitada, puede ser necesario ampliar la revisión mediante mediciones, inspección de la muestra o generación de documentación técnica. La disponibilidad de equipos específicos de medición, así como el alcance dimensional del proyecto, es Dato pendiente por confirmar.

3. Diseño mecánico y definición de la solución

El diseño mecánico industrial permite convertir una necesidad operativa en una geometría revisable. Dependiendo del alcance, pueden analizarse dimensiones, fijaciones, espacios de montaje, interferencias y condiciones de fabricación.

El objetivo es que el componente no solo tenga una forma definida, sino que pueda integrarse funcionalmente en la aplicación para la que fue solicitado.

4. Revisión de fabricabilidad

Una pieza diseñada para plástico debe evaluarse considerando el proceso que se determine como aplicable. La geometría, el espesor, los cambios de sección, los puntos de fijación y los acabados pueden influir en la viabilidad de fabricación.

PRISMETAL analiza esta etapa dentro del alcance del proyecto. El proceso específico, material, equipo, volumen de producción y tiempo de respuesta son Dato pendiente por confirmar hasta completar la evaluación técnica.

5. Validación y fabricación

Después de revisar el diseño y los criterios de aceptación, se define la ruta de fabricación correspondiente. Cuando el proyecto lo requiere, la simulación industrial puede formar parte del análisis para validar digitalmente ciertos aspectos antes de fabricar.

La validación final debe considerar las condiciones reales de uso, los puntos de ensamble y los requisitos definidos por el cliente.

Beneficios de desarrollar una solución a la medida

El desarrollo técnico de componentes plásticos puede aportar beneficios concretos para las áreas de ingeniería, manufactura, mantenimiento y compras:

  • Mejor adaptación al proceso: La pieza se desarrolla a partir de la operación específica y no únicamente de medidas comerciales.
  • Mayor claridad documental: Un modelo, plano o registro técnico facilita futuras reposiciones y modificaciones.
  • Reducción de improvisaciones en planta: La ingeniería permite revisar el componente antes de llevarlo a la operación.
  • Integración con otros servicios industriales: Una solución plástica puede relacionarse con dispositivos, moldes, piezas metálicas o estructuras de una estación.
  • Evaluación de alternativas: La revisión técnica ayuda a identificar si conviene reproducir, rediseñar o modificar el componente existente.
  • Comunicación más precisa con compras y producción: La documentación técnica facilita solicitar cotizaciones y comparar propuestas con criterios definidos.

Desarrollo de molde y componente técnico para una aplicación industrial

Aplicaciones industriales posibles

Las soluciones relacionadas con plástico industrial pueden analizarse para diferentes áreas de una planta manufacturera, siempre de acuerdo con el alcance de cada proyecto. Entre las aplicaciones posibles se encuentran:

  • Guías y separadores para estaciones de ensamble.
  • Protectores, cubiertas y guardas para equipos o componentes.
  • Carcasas y soportes para sistemas industriales.
  • Elementos de posicionamiento o contacto dentro de dispositivos.
  • Charolas, contenedores o soluciones para manejo interno de materiales.
  • Componentes auxiliares para inspección, ensamble o transferencia.
  • Piezas de reemplazo para equipos existentes.
  • Partes plásticas vinculadas con dispositivos industriales.
  • Componentes que requieren integrarse con moldes industriales a medida.

Estas aplicaciones no representan casos específicos de clientes. Son categorías de requerimientos que pueden revisarse técnicamente cuando una empresa necesita desarrollar una solución para su proceso.

¿Qué diferencia a PRISMETAL en este tipo de proyectos?

PRISMETAL no aborda el plástico industrial como una operación aislada. Su propuesta parte de comprender la necesidad completa y relacionarla con capacidades de ingeniería, diseño y fabricación industrial.

El análisis puede integrar:

  • Revisión del problema dentro del proceso productivo.
  • Desarrollo o ajuste de información geométrica.
  • Diseño mecánico orientado a la función.
  • Ingeniería inversa cuando existe una pieza física.
  • Integración con herramentales, moldes o dispositivos.
  • Revisión de la fabricabilidad de la solución.
  • Comunicación técnica con ingeniería, mantenimiento, producción y compras.

Además, la fabricación de piezas industriales puede relacionarse con proyectos donde el componente plástico forma parte de un conjunto más amplio. La ruta definitiva depende de la información compartida y de la evaluación de viabilidad.

Preguntas frecuentes sobre plástico industrial en Saltillo

¿PRISMETAL fabrica cualquier tipo de pieza o componente plástico?

PRISMETAL participa en soluciones relacionadas con plástico industrial dependiendo de las características, función y requerimientos del proyecto. No se debe asumir un material, proceso, volumen, tolerancia o capacidad dimensional sin una revisión previa. Estos datos son Dato pendiente por confirmar.

¿Se puede iniciar un proyecto de plástico industrial sin plano?

Sí, la revisión puede comenzar con fotografías, una pieza física, medidas disponibles, un croquis o una descripción detallada de la necesidad. Cuando es necesario generar información técnica a partir de un componente existente, puede evaluarse un proceso de ingeniería inversa industrial.

¿Qué información conviene enviar para solicitar una revisión?

Es recomendable compartir planos, fotografías, modelos, pieza de referencia, dimensiones conocidas, ubicación del componente, función dentro del proceso y condiciones de operación. También conviene indicar cantidades estimadas, fecha requerida y criterios de aceptación; si alguno de estos datos no está disponible, será Dato pendiente por confirmar.

Solicita una revisión técnica para tu componente

Si una planta en Saltillo necesita desarrollar una pieza plástica, adaptar un componente existente o analizar una solución para una línea de manufactura, comparte la información disponible con PRISMETAL.

Envía planos, fotografías, modelos, pieza de referencia o una descripción de la necesidad industrial para realizar una revisión inicial y determinar la ruta técnica aplicable.

Solicitar cotización de un proyecto industrial
Contactar a PRISMETAL por WhatsApp

Ubicación: Saltillo, Coahuila, México.
Atención: empresas manufactureras, de transformación, ensamble, mantenimiento, ingeniería y proveedores industriales.

Inspección dimensional de un componente técnico en una estación industrial







Segunda fuente de suministro para herramentales y piezas críticas: cómo reducir la dependencia de un solo proveedor

PRISMETAL es una empresa metalmecánica especializada en ingeniería inversa, diseño mecánico y fabricación de herramentales y piezas críticas para empresas manufactureras en Saltillo, Coahuila. Ayuda a plantas industriales a reducir la dependencia de un solo proveedor mediante el análisis técnico de componentes, la generación de documentación propia y el desarrollo de soluciones metalmecánicas fabricables con una fuente alterna.

¿Qué es una segunda fuente de suministro?

En el contexto metalmecánico, una segunda fuente de suministro es un proveedor alterno capaz de fabricar un componente o herramental crítico conforme a requisitos técnicos previamente definidos.

No se trata únicamente de encontrar otro taller que produzca una pieza parecida. La segunda fuente debe construirse a partir de una réplica técnica documentada, con información suficiente para fabricar el componente sin depender exclusivamente del proveedor original, del OEM o de una cadena de suministro extranjera.

El desarrollo puede incluir:

  • Levantamiento dimensional de una pieza o herramental existente.
  • Modelo CAD y documentación técnica propia.
  • Definición de materiales y procesos aplicables.
  • Diseño mecánico industrial.
  • Validación de geometría, ensamble o interferencias.
  • Fabricación de una primera pieza o herramienta.
  • Verificación contra la referencia original y los requisitos funcionales.

Esta estrategia también puede aplicarse a piezas sin plano, herramentales sin documentación, refacciones descontinuadas y componentes que ya no se consiguen por los canales habituales.

El riesgo de depender de un solo proveedor

Una fuente única puede funcionar mientras mantiene disponibilidad, precios estables y capacidad de respuesta. El problema aparece cuando alguna de esas condiciones cambia y la planta no cuenta con una alternativa técnicamente preparada.

Los principales riesgos son:

Plazos de entrega prolongados

Un proveedor saturado, ubicado en otra región o dependiente de materiales de importación puede extender sus tiempos de respuesta. En el caso de un herramental o una refacción crítica, el retraso puede convertirse en un paro de línea.

Incrementos de precio sin alternativa de negociación

Cuando no existe un proveedor alterno, compras tiene menor margen para comparar condiciones comerciales, evaluar costos totales y negociar. La urgencia operativa puede obligar a aceptar precios elevados.

Obsolescencia del componente

El OEM puede descontinuar una pieza, retirar una familia de productos o dejar de brindar soporte para un equipo antiguo. Esto es frecuente en maquinaria con varios años de operación o en componentes desarrollados para una aplicación específica.

Falta de documentación técnica

Algunas plantas cuentan únicamente con una pieza física, fotografías o una referencia comercial. Si el proveedor original desaparece, la organización puede quedar sin plano, modelo 3D, especificación de material o información de fabricación.

Dependencia de proveedores extranjeros

Los costos logísticos, las restricciones de exportación, los cambios de disponibilidad y los tiempos de transporte pueden afectar la continuidad de operaciones. Una alternativa local en Saltillo puede ayudar a disminuir la exposición a esas variables, siempre que el desarrollo cumpla con los requisitos técnicos del proyecto.

Componente metálico asegurado para una operación de fabricación y desarrollo de piezas industriales

¿Cuándo conviene desarrollar una segunda fuente?

La decisión debe partir de la criticidad del componente y del impacto que tendría su falta en la operación. Algunos escenarios frecuentes son:

  • Herramentales industriales que detienen una operación cuando fallan.
  • Troqueles, moldes, dispositivos o plantillas sin respaldo técnico.
  • Refacciones descontinuadas por el fabricante original.
  • Piezas que solo se compran a un proveedor autorizado.
  • Componentes importados con plazos difíciles de controlar.
  • Piezas con historial de fracturas, desgaste prematuro o fallas repetitivas.
  • Componentes que ya no se consiguen en el mercado.
  • Piezas sin plano o modelo 3D actualizado.
  • Herramentales cuya documentación pertenece exclusivamente al proveedor.
  • Equipos antiguos que continúan siendo relevantes para producción.

En estos casos, una segunda fuente no debe desarrollarse únicamente cuando ya ocurrió el paro. La preparación anticipada permite revisar la pieza con mayor tiempo, establecer criterios de aceptación y coordinar la validación con mantenimiento, ingeniería, compras y producción.

Para profundizar en este escenario, puede consultarse la información sobre piezas críticas sin proveedor y desarrollo de soluciones para planta.

Cómo se construye técnicamente una segunda fuente de suministro

PRISMETAL puede revisar un proyecto a partir de un plano, un modelo, fotografías, una descripción del problema o una pieza de referencia. La ruta técnica depende de la información disponible y del nivel de criticidad del componente.

1. Revisión inicial del requerimiento

Primero se analiza dónde se utiliza la pieza, qué función cumple, cómo se ensambla y qué consecuencias tendría una falla. También se revisa si existe documentación disponible, si el componente está desgastado y si la referencia física conserva sus superficies funcionales.

2. Ingeniería inversa industrial

Cuando no existe información suficiente, se realiza el levantamiento de la geometría de la pieza o herramental. El objetivo es identificar dimensiones, formas, superficies de ajuste, perforaciones, radios, roscas y otros elementos relevantes para la función.

La pieza puede estar dañada o presentar desgaste. Por eso, no todas las dimensiones observadas deben copiarse directamente. Es necesario distinguir entre la geometría original, las zonas deterioradas y las características que realmente definen la operación.

3. Modelo CAD y plano de fabricación propio

Con la información obtenida se desarrolla un modelo digital y, cuando el alcance lo requiere, un plano de fabricación con criterios técnicos definidos para el proyecto.

Esta documentación permite que la planta conserve una referencia propia para futuras reposiciones, cambios de proveedor o ajustes de diseño. Las tolerancias, materiales, tratamientos y requisitos específicos se establecen de acuerdo con la aplicación y deben confirmarse durante la revisión técnica.

4. Revisión de material y proceso

El material no debe seleccionarse únicamente por apariencia. Debe analizarse considerando la función de la pieza, esfuerzos, desgaste, temperatura, contacto con otros componentes y proceso de fabricación.

También se define la ruta de fabricación aplicable, que puede incluir maquinado, rectificado, soldadura, conformado u otra solución metalmecánica según el diseño y las condiciones del proyecto.

Superficie metálica durante una operación de rectificado para preparar una pieza crítica

5. Diseño mecánico y simulación industrial cuando aplique

El diseño mecánico industrial permite evaluar si la geometría original puede reproducirse directamente o si conviene considerar una modificación.

Cuando la complejidad o la función lo justifican, la simulación industrial puede ayudar a revisar interferencias, comportamiento estructural, conformado o condiciones específicas antes de fabricar. La aplicación de simulación depende de la información disponible y del objetivo técnico; no todos los proyectos requieren el mismo nivel de análisis.

6. Fabricación y verificación

La primera pieza o herramienta funciona como una etapa de comprobación. Se revisa contra la referencia original, el modelo aprobado y los criterios de aceptación definidos.

La verificación puede incluir revisión dimensional, inspección visual, comprobación de ensamble y validación funcional en el proceso del cliente, cuando corresponda. La aceptación final debe considerar las condiciones reales de operación de la planta.

Beneficios para cada área de la planta

Área Beneficio de una segunda fuente
Compras y sourcing Mayor capacidad de negociación, comparación técnica y reducción del riesgo asociado con un proveedor único.
Mantenimiento Mayor disponibilidad de refacciones, menor dependencia de piezas descontinuadas y mejor preparación ante fallas.
Ingeniería Documentación propia, control de revisiones y una referencia técnica para futuras fabricaciones o mejoras.
Producción Mayor continuidad operativa y menor exposición a paros provocados por retrasos de suministro.
Dirección y operaciones Mejor control del riesgo industrial y mayor visibilidad sobre la continuidad de componentes críticos.

El objetivo no siempre es repartir inmediatamente el volumen entre dos proveedores. En algunos casos, la prioridad es desarrollar, documentar y validar una alternativa que pueda activarse cuando la fuente principal no responda.

Cómo elegir al proveedor alterno de herramentales

El proveedor que desarrolle una segunda fuente debe evaluarse por algo más que su capacidad de fabricar una pieza metálica. Los criterios más importantes incluyen:

  • Capacidad técnica: comprensión de herramentales, piezas críticas y condiciones de manufactura.
  • Ingeniería aplicada: capacidad para interpretar una muestra, un problema de proceso o documentación incompleta.
  • Documentación entregable: modelo, plano, revisión técnica o información acordada para futuras reposiciones.
  • Comunicación: claridad para identificar información faltante, riesgos y decisiones que requieren aprobación.
  • Proceso de verificación: definición de cómo se comprobará la pieza antes de considerarla una alternativa válida.
  • Respuesta: capacidad para revisar el requerimiento y establecer un plan de trabajo realista.

PRISMETAL integra ingeniería y fabricación para atender proyectos de herramentales industriales en Saltillo, maquinado CNC para piezas industriales y diseño mecánico industrial para manufactura.

Aplicaciones industriales en Saltillo y el noreste de México

La estrategia de segunda fuente puede ser útil para empresas automotrices, Tier 1, Tier 2, fabricantes de componentes, plantas de manufactura general y operaciones metalmecánicas de Saltillo, Ramos Arizpe y otras zonas industriales del noreste de México.

Entre sus aplicaciones se encuentran:

  • Componentes para líneas de ensamble.
  • Insertos, dispositivos y elementos de sujeción.
  • Troqueles y herramientas para transformación de lámina.
  • Moldes industriales a medida.
  • Refacciones para maquinaria antigua.
  • Piezas mecanizadas sin plano.
  • Componentes de reemplazo para equipos con soporte OEM limitado.
  • Elementos de fabricación metalmecánica industrial.

Ajuste de parámetros de control durante la preparación de una máquina industrial

Preguntas frecuentes sobre una segunda fuente de suministro

¿Necesito el plano original para desarrollar una segunda fuente?

No necesariamente. El plano original facilita la revisión, pero también es posible iniciar con una pieza física, fotografías, medidas generales, un modelo parcial o una descripción del funcionamiento. Mediante ingeniería inversa industrial se puede analizar la referencia y generar documentación técnica propia. La viabilidad depende del estado de la pieza y de la información disponible.

¿La pieza de la segunda fuente es intercambiable con la original?

Puede ser intercambiable cuando se cumplen los requisitos de forma, ajuste y función definidos para el proyecto. Sin embargo, no debe asumirse automáticamente. La equivalencia debe comprobarse mediante revisión dimensional, análisis de materiales y, cuando corresponda, una prueba de ensamble o validación en proceso.

¿Cuánto tiempo toma desarrollar una segunda fuente?

No existe un tiempo estándar confirmado. El plazo depende de la complejidad del herramental o componente, el estado de la referencia, la disponibilidad de información, los materiales y el alcance de validación. Dato pendiente por confirmar para cada proyecto. Después de revisar planos, fotografías, modelos o muestras, puede establecerse una ruta de trabajo y un plazo específico.

Solicite una revisión inicial de su componente crítico

Si su planta depende de un solo proveedor para un herramental, una refacción o una pieza crítica, este es un momento adecuado para evaluar una segunda fuente de suministro antes de enfrentar un paro.

Comparta con PRISMETAL los planos, modelos CAD, fotografías, archivos, medidas o una pieza de referencia. El equipo puede realizar una revisión inicial del requerimiento para analizar la viabilidad de la ingeniería inversa, el diseño y la fabricación de una alternativa técnica, sin compromiso.

PRISMETAL — Saltillo, Coahuila

También puede consultar información relacionada con refacciones descontinuadas y paros de línea, ingeniería inversa industrial en Saltillo y moldes industriales a medida.


Moldes industriales a medida: cuándo desarrollar un molde nuevo es más rentable que seguir adaptando el actual

PRISMETAL es una empresa metalmecánica especializada en fabricación de moldes industriales a medida para empresas manufactureras en Saltillo, Coahuila. Ayuda a empresas industriales a reducir riesgos de producción, variación dimensional y retrabajos mediante ingeniería aplicada, simulación industrial y desarrollo de herramentales conforme al requerimiento técnico.

En muchas plantas, continuar reparando o adaptando un molde existente parece la opción de menor costo. Sin embargo, cuando las modificaciones se vuelven recurrentes, aparecen paros de producción, piezas fuera de especificación y ajustes constantes, el costo acumulado puede superar la inversión de desarrollar un molde nuevo.

La decisión no debe basarse únicamente en el precio de la reparación. Es necesario comparar el costo total de mantener el molde actual contra el costo de diseñar y fabricar una solución nueva, considerando el desempeño esperado, la continuidad operativa y la estabilidad del proceso.

¿Qué son los moldes industriales a medida?

Los moldes industriales son herramentales diseñados para generar, conformar, transformar o reproducir una geometría específica dentro de un proceso de manufactura. Su configuración depende de la pieza, el proceso productivo, el material, las condiciones de operación, el volumen esperado y los criterios de aceptación definidos por el cliente.

Un molde a medida puede desarrollarse a partir de:

  • Planos 2D.
  • Modelos 3D.
  • Fotografías y medidas.
  • Una pieza física existente.
  • Un molde que requiere rediseño o sustitución.
  • Una problemática de producción que necesita análisis.
  • Información parcial que debe completarse mediante ingeniería inversa industrial.

En PRISMETAL, la fabricación de moldes industriales se integra con diseño mecánico, maquinado, ajuste, verificación dimensional y, cuando el proyecto lo requiere, simulación para anticipar interferencias o posibles desviaciones antes de fabricar.

El problema de seguir adaptando un molde viejo

Adaptar un molde existente puede ser técnicamente viable cuando el desgaste es limitado, los cambios son menores y la herramienta todavía conserva la capacidad necesaria para producir piezas conformes. El problema aparece cuando cada corrección resuelve únicamente una parte del comportamiento general del molde.

Algunas señales indican que la estrategia de reparación o adaptación está dejando de ser rentable:

  • Variación dimensional entre lotes o ciclos.
  • Piezas fuera de especificación.
  • Ajustes frecuentes durante la producción.
  • Retrabajo para corregir defectos o dimensiones.
  • Paros no programados por fallas del herramental.
  • Reparaciones que se repiten sin eliminar la causa.
  • Componentes desgastados que ya no recuperan su función original.
  • Cambios de diseño que afectan la geometría principal.
  • Dificultad para documentar qué modificaciones se han realizado.
  • Falta de información técnica confiable sobre el molde actual.

El costo real de seguir utilizando un molde antiguo incluye mucho más que la reparación. También deben considerarse la mano de obra de mantenimiento, el tiempo de máquina detenida, la pérdida de capacidad productiva, el material desperdiciado, la inspección adicional y el retrabajo.

Una forma práctica de analizarlo es comparar:

Costo de conservar el molde actual: reparaciones + adaptaciones + paros + scrap + retrabajo + ajustes de producción.

Costo de desarrollar un molde nuevo: ingeniería + fabricación + puesta a punto + validación inicial.

Los materiales, tolerancias, vida útil objetivo, complejidad, volumen de producción y tiempos de fabricación son Dato pendiente por confirmar hasta realizar una revisión técnica del proyecto.

¿Cuándo conviene fabricar un molde nuevo?

Desarrollar un molde nuevo suele ser una alternativa más conveniente cuando la herramienta existente ya no puede cumplir de manera estable con los requerimientos del proceso.

1. El cambio de geometría es importante

Si la pieza requiere modificaciones relevantes en forma, dimensiones, zonas funcionales o relación entre componentes, adaptar el molde puede implicar tantas operaciones que el resultado deja de ser una solución controlable.

En estos casos, un nuevo desarrollo permite definir la geometría desde el inicio, documentar el diseño y considerar la fabricación con base en las condiciones reales de producción.

2. La variación dimensional afecta la operación

Un molde que genera dimensiones inestables puede provocar problemas de ensamble, rechazo de piezas o retrabajos. Si la variación aumenta con el desgaste o después de varias reparaciones, es necesario evaluar si la estructura actual todavía puede sostener el proceso.

La fabricación de moldes industriales a medida permite establecer los puntos críticos de la pieza y definir una estrategia de control dimensional desde la etapa de ingeniería.

3. Los paros son recurrentes

Una reparación de bajo costo puede dejar de ser económica si obliga a detener la línea varias veces. Para gerencias de planta y producción, el tiempo de disponibilidad del equipo es un factor decisivo.

Cuando el molde actual exige ajustes frecuentes, cambios no planeados o intervenciones antes de completar el programa de producción, conviene comparar su desempeño contra una solución nueva diseñada para las condiciones actuales.

4. El retrabajo y el desperdicio son constantes

El retrabajo consume recursos que normalmente no aparecen en la cotización inicial del herramental. También puede generar retrasos, inspecciones adicionales y presión sobre otras operaciones de la línea.

Si el molde es una de las causas probables de piezas fuera de especificación, la revisión debe incluir el historial de defectos, los puntos donde se concentra la variación y la relación entre el desgaste del molde y el comportamiento de la pieza.

5. El volumen de producción es continuo

Para una aplicación de producción recurrente, la inversión en un molde nuevo puede justificarse con mayor facilidad porque se distribuye en un horizonte de uso más amplio. La decisión debe considerar la demanda prevista, la continuidad del programa y el costo acumulado de mantener la herramienta actual.

No es necesario asumir que un molde nuevo siempre es la mejor opción. La conveniencia depende del alcance técnico y económico de cada proyecto.

Proceso de trabajo para desarrollar moldes industriales

1. Recepción de la información

PRISMETAL puede iniciar la revisión con un plano, modelo, fotografías, una pieza física, el molde existente o una descripción del problema. También es útil compartir información sobre el proceso donde se utiliza la herramienta.

2. Análisis del requerimiento

Se revisan la geometría, los puntos funcionales, las condiciones de operación, el desgaste observado, las dimensiones críticas y los cambios necesarios. En esta etapa se identifica si conviene reparar, modificar, reproducir, rediseñar o fabricar un molde nuevo.

Cuando no existe información completa, puede evaluarse una ruta de fabricación de piezas sin plano mediante levantamiento dimensional e ingeniería inversa.

3. Diseño mecánico y simulación

El desarrollo puede incluir diseño mecánico industrial y simulación para revisar geometrías, ensambles, interferencias y condiciones relevantes del proceso antes de pasar a fabricación.

La simulación no sustituye la validación física, pero ayuda a tomar decisiones de ingeniería con mayor información y a detectar ajustes potenciales antes de comprometer material y capacidad productiva.

4. Fabricación y maquinado

Con el alcance aprobado, el molde puede fabricarse mediante procesos de manufactura definidos de acuerdo con su geometría y requerimientos. El maquinado CNC en Saltillo forma parte de las capacidades disponibles para desarrollar componentes, insertos, placas, herramentales y soluciones industriales.

Centro de maquinado CNC utilizado para fabricar componentes de moldes y herramentales industriales

5. Ajuste y verificación

La etapa final incluye revisión dimensional, ensamble y validación conforme a los criterios acordados. Las tolerancias específicas, instrumentos de medición, materiales y protocolo de aceptación son Dato pendiente por confirmar para cada proyecto.

Beneficios de desarrollar un molde a medida

Un molde nuevo diseñado desde el requerimiento técnico puede aportar beneficios concretos:

  • Reducir la dependencia de reparaciones repetitivas.
  • Disminuir riesgos de variación dimensional.
  • Facilitar la documentación de la solución.
  • Mejorar la mantenibilidad del herramental.
  • Considerar desde el inicio las condiciones actuales de producción.
  • Evitar adaptar una geometría antigua a una necesidad distinta.
  • Integrar criterios de fabricación durante el diseño.
  • Facilitar una validación ordenada antes de liberar el proceso.
  • Reducir el riesgo de paros asociados con desgaste no controlado.
  • Preparar una solución con mayor coherencia entre pieza, molde y proceso.

Estos beneficios no deben presentarse como resultados automáticos. Su alcance depende de la información disponible, la complejidad del molde, los requerimientos de la pieza y la correcta definición del proyecto.

Aplicaciones industriales

Los moldes industriales y herramentales a medida pueden participar en proyectos relacionados con:

  • Componentes para líneas de ensamble.
  • Procesos de conformado y transformación.
  • Piezas metálicas para la industria manufacturera.
  • Dispositivos de posicionamiento y sujeción.
  • Herramentales para mantenimiento y producción.
  • Componentes especiales que ya no cuentan con refacciones.
  • Desarrollo de piezas a partir de una muestra física.
  • Reproducción o rediseño de una herramienta existente.
  • Soluciones para los sectores automotriz, HVAC, línea blanca y metalmecánico, de acuerdo con el alcance técnico.

Cuando el requerimiento corresponde a corte, doblado, formado o estampado metálico, puede revisarse también el servicio de diseño y fabricación de troqueles en Saltillo. Para proyectos relacionados con estampado metálico industrial, la geometría de la pieza, el material, el espesor y las condiciones de la prensa deben analizarse antes de definir el herramental.

¿Qué diferencia a PRISMETAL en este tipo de proyecto?

PRISMETAL no aborda los moldes únicamente como piezas aisladas. La revisión considera su relación con el proceso productivo, la función de los componentes, la estabilidad dimensional, la mantenibilidad y la factibilidad de fabricación.

Sus principales diferenciadores para este tipo de requerimiento son:

  • Ingeniería aplicada: el proyecto puede iniciar con una necesidad, una muestra, un plano o una falla recurrente.
  • Simulación industrial: permite analizar digitalmente aspectos relevantes antes de fabricar, según el alcance.
  • Integración metalmecánica: el desarrollo puede relacionarse con diseño, maquinado, troqueles, dispositivos y otros herramentales.
  • Revisión desde Saltillo: atención para empresas industriales de Saltillo, Ramos Arizpe, Arteaga, Derramadero y otras zonas de Coahuila, sujeta al alcance del proyecto.
  • Control del proceso: PRISMETAL documenta requisitos, realiza verificaciones durante la fabricación y considera criterios de inspección conforme a lo acordado.
  • Capacidad para trabajar con información incompleta: una pieza física, fotografías o medidas pueden ser el punto de partida para evaluar una ruta de ingeniería inversa.

La fabricación de moldes puede integrarse dentro de una solución de fabricación metalmecánica industrial en Saltillo, especialmente cuando el proyecto requiere conectar diseño, manufactura y control dimensional.

Preguntas frecuentes sobre moldes industriales

¿Cómo saber si conviene reparar un molde o fabricar uno nuevo?

La decisión depende del desgaste, la complejidad de los cambios, la variación dimensional, el historial de paros, el retrabajo y el volumen esperado. Si las reparaciones son frecuentes y no estabilizan el proceso, conviene solicitar una evaluación comparativa entre adaptación, rediseño y fabricación de un molde nuevo.

¿PRISMETAL puede desarrollar un molde a partir de una pieza física?

Sí, el proyecto puede evaluarse mediante ingeniería inversa industrial cuando existe una pieza de referencia, fotografías, medidas o información parcial. La viabilidad, el nivel de reconstrucción y la documentación necesaria son Dato pendiente por confirmar hasta revisar la muestra y su aplicación.

¿Qué información se necesita para cotizar un molde industrial?

Se recomienda compartir plano 2D, modelo 3D, fotografías, pieza de referencia, dimensiones críticas, material de la pieza, proceso productivo, volumen estimado, problema actual, condiciones de operación y criterios de aceptación. Si alguno de estos datos no está disponible, PRISMETAL puede realizar una revisión inicial para definir la información faltante.

Solicita una revisión técnica de tu molde

Antes de invertir nuevamente en reparaciones, compara el costo de mantener el molde actual contra el desarrollo de una solución diseñada para el requerimiento vigente.

Comparte con PRISMETAL los planos, fotografías, modelos, medidas o pieza de referencia. También puedes describir las fallas observadas: variación dimensional, piezas fuera de especificación, paros, desgaste o retrabajo.

Solicita una revisión inicial del proyecto desde PRISMETAL, empresa metalmecánica industrial en Saltillo, Coahuila.


Maquinado CNC en Saltillo: precisión y capacidad para piezas industriales críticas

PRISMETAL es una empresa metalmecánica especializada en maquinado CNC para empresas manufactureras, automotrices y de mantenimiento industrial en Saltillo, Coahuila. Ayuda a organizaciones industriales a fabricar, sustituir y mejorar piezas críticas mediante ingeniería aplicada, análisis técnico, diseño mecánico industrial y una ruta de fabricación orientada a obtener componentes funcionales y verificables.

En una planta de producción, una pieza incorrecta puede provocar ajustes adicionales, retrabajos, fallas de ensamble o paros de línea. Por esta razón, el servicio de maquinado CNC no debe evaluarse únicamente por la capacidad de remover material, sino por la posibilidad de convertir un requerimiento técnico en una pieza que cumpla su función dentro del equipo o proceso productivo.

¿Qué es el maquinado CNC?

El maquinado CNC es un proceso de arranque de material controlado mediante programación, en el que una herramienta transforma un bloque, pieza preformada o componente existente hasta obtener una geometría y dimensiones definidas.

El punto de partida puede ser diferente según cada proyecto:

  • Un plano 2D con cotas y especificaciones.
  • Un modelo CAD o archivo tridimensional.
  • Una muestra física nueva, desgastada o dañada.
  • Fotografías, medidas y datos de aplicación.
  • Una descripción técnica de la necesidad industrial.

A partir de esta información, el equipo de ingeniería analiza la geometría, las superficies funcionales, los puntos de ajuste y la ruta de fabricación más conveniente. Así, el servicio de maquinado CNC puede atender desde piezas maquinadas a la medida hasta componentes para herramentales industriales, dispositivos, moldes, troqueles y refacciones de mantenimiento.

La fabricación de piezas industriales en Saltillo requiere coordinación entre ingeniería, producción, mantenimiento y compras. Un proveedor técnico debe comprender cómo se utilizará el componente antes de comenzar a fabricarlo.

Bloque metálico marcado para maquinado junto a instrumentos de medición

¿Qué problemas resuelve el maquinado CNC en Saltillo?

El mecanizado de precisión puede ser una alternativa para distintos problemas recurrentes dentro de plantas manufactureras.

Piezas descontinuadas o sin proveedor

Cuando el fabricante original ya no produce una refacción o la cadena de suministro no ofrece una respuesta adecuada, una pieza física puede convertirse en el punto de partida para desarrollar un reemplazo. La ingeniería inversa industrial permite analizar la muestra, reconstruir su geometría y definir la información necesaria para fabricarla nuevamente.

Refacciones críticas para mantenimiento

Un componente pequeño puede detener un equipo completo si interviene en una transmisión, un sistema de sujeción, una guía, un alojamiento o un mecanismo de ajuste. El maquinado de componentes industriales permite evaluar estas necesidades bajo una perspectiva de aplicación, no únicamente de forma.

Componentes que no ajustan correctamente

Una pieza puede tener una apariencia correcta y, aun así, presentar problemas de alineación, interferencia o montaje. El análisis previo ayuda a revisar las superficies de contacto, barrenos, roscas, posiciones relativas y dimensiones funcionales antes de liberar la fabricación.

Urgencias de mantenimiento y paros de línea

Cuando una falla afecta la continuidad operativa, la comunicación técnica y la revisión inicial del requerimiento se vuelven factores importantes. PRISMETAL puede evaluar planos, fotografías, muestras físicas o descripciones de la urgencia para determinar la ruta de atención aplicable.

Para conocer más sobre este escenario, puede consultarse el artículo Paros de línea y urgencias de manufactura en Saltillo: solución rápida en maquinado CNC y refacciones críticas.

Lotes que no cumplen la especificación

Cuando una pieza presenta variaciones o genera retrabajos, el problema puede estar relacionado con el diseño, la interpretación del plano, la selección del proceso o la falta de puntos de verificación. La ingeniería aplicada permite revisar el requerimiento antes de repetir una fabricación que no resolvería la causa original.

Proceso de trabajo para fabricar una pieza CNC

PRISMETAL desarrolla los proyectos mediante una secuencia técnica que conecta la necesidad industrial con la solución fabricada.

1. Recepción de información técnica

El cliente comparte planos, modelos CAD, fotografías, medidas, muestras físicas o una descripción del componente y su función. También es útil indicar dónde trabaja la pieza, qué problema presenta y si existe una fecha operativa relevante.

2. Análisis de ingeniería y ruta de fabricación

Se revisan la geometría, las superficies funcionales, los puntos de ensamble y la aplicación del componente. Con esta información se determina si el proyecto requiere maquinado CNC, diseño mecánico industrial, ingeniería inversa, fabricación complementaria o una combinación de procesos.

3. Diseño CAD y simulación cuando aplica

Si no existe información suficiente o es necesario modificar la pieza, puede desarrollarse un modelo digital. La simulación industrial puede utilizarse cuando el alcance del proyecto requiere validar virtualmente ciertos aspectos antes de fabricar. Su aplicación depende de la complejidad, la función del componente y la información disponible.

4. Programación y maquinado

Una vez revisada la solución, se prepara la programación y se ejecuta el proceso de arranque de material conforme al alcance técnico aprobado. En esta etapa se consideran la sujeción, la secuencia de operaciones y los puntos relevantes para conservar la geometría de la pieza.

5. Verificación y entrega

Antes de entregar el componente, se revisa su conformidad con la información técnica aprobada. La verificación puede incluir dimensiones, ajustes, superficies y características definidas para la aplicación. Los criterios específicos de inspección dependen de cada proyecto.

Beneficios para las áreas clave de la planta

Mantenimiento

  • Permite evaluar refacciones descontinuadas o difíciles de conseguir.
  • Facilita la fabricación de piezas a partir de muestras físicas.
  • Reduce la dependencia de información incompleta del proveedor original.
  • Ayuda a documentar componentes para futuras reposiciones.

Producción

  • Contribuye a recuperar componentes que afectan la continuidad de la línea.
  • Permite desarrollar piezas de reemplazo para equipos y estaciones de trabajo.
  • Ayuda a evitar que una desviación dimensional se convierta en un problema de ensamble.
  • Puede integrarse con otros procesos de fabricación metalmecánica.

Compras

  • Facilita la solicitud de cotizaciones con información técnica más clara.
  • Permite evaluar alternativas locales para componentes que antes se adquirían fuera de la región.
  • Reduce la ambigüedad entre una pieza genérica y una solución fabricada para una aplicación específica.
  • Mejora la comunicación entre compras, ingeniería y el proveedor.

Ingeniería

  • Ofrece apoyo para desarrollar modelos, planos o modificaciones.
  • Permite analizar una pieza existente antes de definir cómo reproducirla.
  • Ayuda a seleccionar entre maquinado, pailería u otros procesos.
  • Vincula el diseño con una ruta de fabricación viable.

Cuando el proyecto combina una estructura soldada con componentes de ajuste, es útil revisar la Diferencia entre pailería y maquinado: qué proceso necesita tu proyecto industrial en Saltillo.

Aplicaciones industriales del maquinado CNC

El maquinado CNC puede integrarse en proyectos de distintos sectores y áreas productivas, entre ellos:

  • Componentes para líneas de ensamble automotriz.
  • Piezas para empresas Tier 1, Tier 2 y proveedores especializados.
  • Refacciones para mantenimiento industrial.
  • Placas, soportes, bujes, ejes, bridas y adaptadores.
  • Fixtures, plantillas y dispositivos de posicionamiento.
  • Insertos, componentes y reparaciones para moldes y troqueles.
  • Piezas de fabricación especial para maquinaria.
  • Componentes desarrollados mediante ingeniería inversa industrial.
  • Elementos mecanizados que se integran en estructuras metálicas industriales.
  • Piezas industriales fabricadas sin plano original a partir de una muestra o descripción técnica.

Para proyectos de utillaje, puede consultarse también Herramentales industriales en Saltillo: diseño y fabricación de troqueles, moldes y dispositivos a la medida.

Panel de control CNC durante una operación de fabricación

¿Qué diferencia a PRISMETAL como proveedor técnico?

PRISMETAL no aborda el maquinado únicamente como una operación de taller. Su propuesta integra análisis, diseño y fabricación para atender necesidades industriales con distintos niveles de información.

Ingeniería aplicada antes de fabricar

El análisis previo permite identificar si la pieza debe reproducirse, rediseñarse o fabricarse mediante una ruta distinta. Esto ayuda a evitar que un problema funcional se convierta solamente en una nueva pieza con el mismo defecto.

Trabajo desde la necesidad técnica hasta la solución

El proyecto puede comenzar con un plano completo o con una problemática de mantenimiento. La ruta se define a partir de la información disponible y del objetivo operativo del cliente.

Ingeniería inversa industrial

Cuando no existe plano original, una muestra física puede aportar información para reconstruir la geometría y desarrollar la documentación necesaria. El alcance depende del estado de la pieza y de la información que pueda recuperarse.

Para ampliar este tema, consulte Ingeniería inversa industrial en Saltillo: cómo desarrollar piezas y componentes sin plano original.

Análisis de manufacturabilidad

Antes de fabricar, conviene confirmar que el diseño, el método de sujeción, la secuencia de operaciones y los puntos de verificación sean compatibles con el resultado esperado. Este enfoque conecta el diseño mecánico industrial con la fabricación real.

También puede revisar Fabricación de piezas industriales en Saltillo: del plano o muestra a la solución manufacturada y Empresa metalmecánica industrial en Saltillo: ingeniería y fabricación de soluciones a la medida.

Preguntas frecuentes sobre maquinado CNC en Saltillo

¿Qué información se necesita para solicitar una revisión de maquinado CNC?

Lo recomendable es compartir un plano, modelo 3D, fotografías, medidas, muestra física o descripción detallada de la necesidad. También conviene indicar la función de la pieza, el equipo donde trabaja, la cantidad requerida y cualquier condición de ensamble o inspección conocida.

¿PRISMETAL puede fabricar una pieza sin plano?

El proyecto puede evaluarse a partir de una muestra física, fotografías, medidas o información del ensamble. Mediante ingeniería inversa industrial se analiza la pieza y se determina si es posible reconstruir su geometría, generar un modelo y establecer una ruta de fabricación.

La guía Fabricación de piezas industriales sin plano en Saltillo: cómo convertimos una muestra física en un componente de precisión explica este escenario con mayor detalle.

¿Cómo se verifica que una pieza maquinada cumpla con el requerimiento?

La verificación se define conforme a la información técnica aprobada. Puede incluir revisión dimensional, comprobación de superficies funcionales, evaluación de ajustes y validación de características relevantes para el ensamble. Los criterios específicos deben establecerse para cada proyecto.

Solicita una revisión técnica desde Saltillo

Si una planta necesita fabricar una pieza crítica, sustituir una refacción descontinuada o desarrollar un componente sin plano, comparta con PRISMETAL los planos, modelos, fotografías, muestras físicas o una descripción detallada del requerimiento.

La revisión inicial puede ayudar a definir el alcance, la ruta de ingeniería y el proceso de fabricación aplicable.

PRISMETAL atiende proyectos industriales desde Saltillo, Coahuila, para empresas manufactureras, automotrices, de mantenimiento y de manufactura general en la región noreste.

  • Ubicación: Blvd. Jesús Valdés Sánchez 3559-2, Priv. Villa Camino Real, Saltillo Oriente, Coahuila, México, C.P. 25298.
  • Teléfono: 844 111 6037.
  • WhatsApp: 844 530 5615.
  • Correo: info@prismetal4.com.
  • Sitio web: PRISMETAL.

Solicitar servicio de maquinado CNC en Saltillo

Rectificado de superficie de una pieza metálica con generación controlada de chispa
